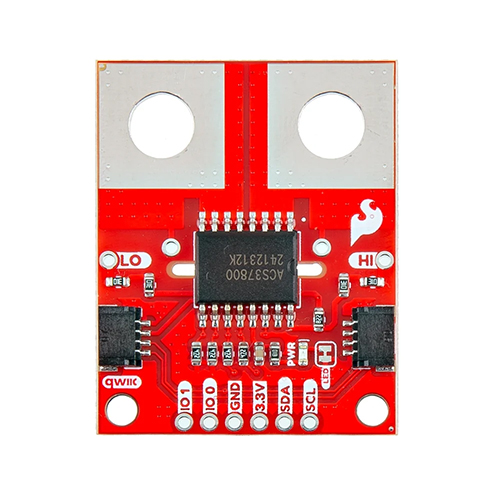

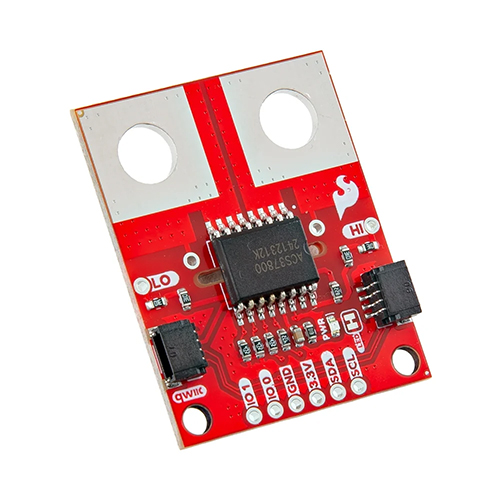

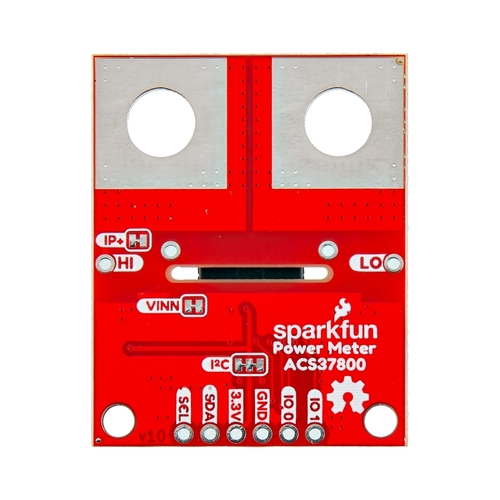

Qwiic - ACS37800搭載 パワーメーター 【スイッチサイエンス取寄品】
SFE-SEN-29259
| web販売価格 : | ￥4,290(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | SparkFunElecronics(スパークファン) |
| 商品コード : | P3NS4S |
| 品名／型番 : | Qwiic - ACS37800搭載 パワーメーター 【スイッチサイエンス取寄品】 / SFE-SEN-29259 |
| 登録日 : | 2026.3.23 |
概要
最大60 VDC / 30 A まで監視できるQwiic対応 ACS37800 パワーメーターボードです。
詳細
Allegro 社 ACS37800 電力監視ICをベースに構築された総合的な電力検知ソリューションです。Qwiic使用のプロジェクトにシームレスに組み込めるよう設計され、パターンカットや複雑な配線管理を行わずに、最大60 VDCの電圧、最大 30 Aの電流を同時にモニターできます。3Dプリンタ、UAV、ソーラーパネルなど需要の高いシステムにおける電力消費量を追跡するのに最適なツールです。
絶縁型/高効率電力監視
回路と接続されたACS37800 搭載 パワーメーター スマート監視
このチップは生データ読み取り以上のことができます。I2Cインターフェース経由で主要な電力パラメータが直接提供されます。
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
絶縁型/高効率電力監視
- 高温で非効率なシャント抵抗に頼った従来型センサと異なり、 ACS37800ではホール効果テクノロジーを用いて電流を測定します。
- スマートな動作：シャント抵抗がないので、発熱や電圧降下がなく、センサ自体が測定対象電力を消費することがありません。
- ガルバニック絶縁：内部構造により電流を搬送する導体とセンサとの間で強化絶縁され、ロジックレベルのマイクロコントローラが大電流経路から保護されます。
このチップは生データ読み取り以上のことができます。I2Cインターフェース経由で主要な電力パラメータが直接提供されます。
- 完全なデータ：電圧、電流、電力の同時読み取り。
- オンボードインテリジェンス：ゼロクロス検出専用ピンと高速過電流故障報告。
- 設定可能：Qwiicインターフェース経由で過電圧/低電圧閾値などの設定を調整し、チップ内蔵EEPROMに保存可能。
- ACS37800 Qwiic パワーメータは、モーター制御、バッテリー充電、ソーラーアレイ、1 A未満の電流を引き込むデバイスなどの高負荷用途には優れています。スリープモードのマイクロコントローラ、単体LED、ミリアンペアの精度が必要な用途など、低電流アプリケーションには適していません。
- ACS37800のノイズフロアは、電流チャンネルで約±0.1 A RMS です。
- Allegro MicroSystems ACS37800
- UL 60950-1 (ed. 2) / UL 62368-1 (ed. 1) 認証
- 強化絶縁（最大517 VRMS）
- 低電力消費導体抵抗 0.85 mΩ
- フォローティング/ノンフローティングGNDに対応
- 帯域 1 kHz
- 電流検出範囲 最大 +/- 30 A
- デフォルト I2C アドレス：0x60
- I2C アドレスは変更可能、EEPROMに保存可能
- 電圧チャンネルRMS ノイズ： +/-0.3 mV
- 電流チャンネルRMS ノイズ：+/-0.1 A
- 電圧チャンネル総出力エラー： +/-1 %（-40〜125°C）
- 電流チャンネル総出力エラー： +/-2 % （25〜125°C）
- 電流チャンネル総出力エラー： +/-2.7 % （-40〜25°C）
- 2 x 6 mm大電流接続用スルーホール
