M5Stack Chain ToF (VL53L0搭載) 【スイッチサイエンス取寄品】
M5STACK-U209
| web販売価格 : | ￥1,584(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | P3NS4U |
| 品名／型番 : | M5Stack Chain ToF (VL53L0搭載) 【スイッチサイエンス取寄品】 / M5STACK-U209 |
| 登録日 : | 2026.3.23 |
概要
M5Stack Chainシリーズのレーザー測距センサノードです。短距離の非接触距離測定や、物体の接近検知アプリケーションに適しています。
詳細
マイコンを内蔵しシリアル通信で多くのChainデバイスを数珠つなぎに接続できるM5Stack Chainシリーズのひとつで、短距離の非接触距離測定や、物体の接近検知アプリケーションに適したレーザー測距センサノードです。
特徴
※ Chain ToF、Chain Bridge（Chainシリーズ 連結用コネクタ）以外は商品に含まれません
内容物
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。

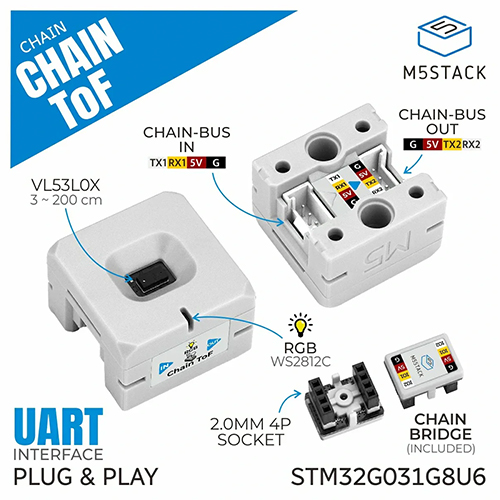

特徴
- M5Stack Chainシリーズ
- UART シリアル・デイジーチェーン通信プロトコル
- VL53L0C をレーザー測距モジュールとして搭載
- 3 〜 200 cm の測定範囲
- 二つのHY2.0-4PコネクタによりChainシリーズのデバイスを繋ぐことが出来ます
- MCU：STM32G031G8U6
- 測定距離：3 〜 200 cm
- 精度：±3%
- 通信：UARTシリアル通信
- コネクタ：2 x HY2.0-4Pコネクタ
- プログラマブルRGB LED：WS2812
- 入力電源：DC 5 V
- 消費電力：
- 21.27 mA（停止モード、RGB点灯時）
- 20.26 mA（デフォルトモード単一測定）
- 24.75 mA（デフォルトモード連続測定）
- 動作温度：0 〜 40°C
- 製品サイズ：23.9 x 23.9 x 16.0 mm
※ Chain ToF、Chain Bridge（Chainシリーズ 連結用コネクタ）以外は商品に含まれません
内容物

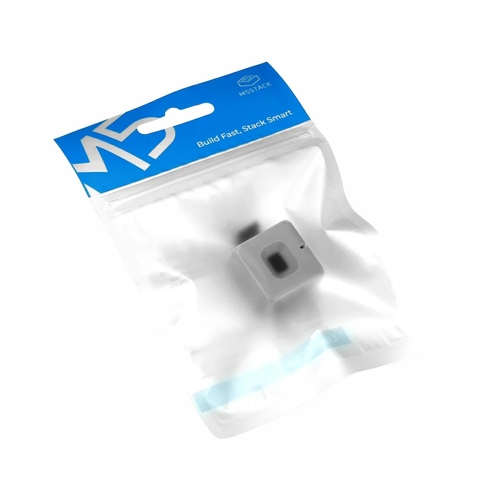

- 1 x Chain ToF 本体

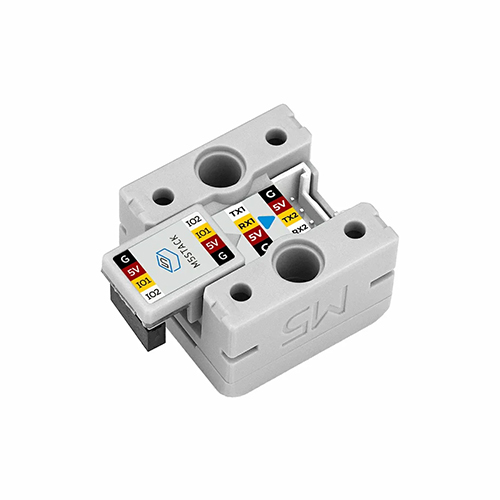

- 1 x Chain Bridge（Chainシリーズ 連結用コネクタ）
- 測定環境
通常条件下での最大測定距離は120 cmです。200 cmまで測定するには、Long Range modeを有効にし、赤外線干渉のない暗い環境で測定を行う必要があります。 - 接続例
Chain Bridgeコネクタを使用して、メインコントローラーであるChain DualKeyと、各Chainシリーズの入力デバイスを接続します。下図のように、三角形の矢印がコントローラーであるChain DualKey（写真中央）から外側を向くように接続してください。
