M5Stack ChainBUSユニット (STM32G031搭載) 【スイッチサイエンス取寄品】
M5STACK-U212
| web販売価格 : | ￥836(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | P3NS4V |
| 品名／型番 : | M5Stack ChainBUSユニット (STM32G031搭載) 【スイッチサイエンス取寄品】 / M5STACK-U212 |
| 登録日 : | 2026.3.23 |
概要
M5Stack Chainシリーズと既存の各種ユニットの間を繋ぐ通信プロトコル変換ユニットです。
詳細
多くのChainデバイスをシリアル通信でデイジーチェーン接続できるM5Stack Chainシリーズ製品のひとつで、M5Stack Chainシリーズと既存の各種ユニットの間を繋ぐ通信プロトコル変換ユニットです。各種ユニットに直結でき、Chain側は二つのHY2.0-4P 拡張インタフェースを備えているので簡単にデイジーチェーン接続できます。
内蔵のSTM32マイコンがプロトコル含め変換します。またプログラマブルRGB LEDも内蔵しています。
特徴
本製品を3個使ってATOM S3から3台のユニットをデイジーチェーン接続
紹介動画
内容物
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
内蔵のSTM32マイコンがプロトコル含め変換します。またプログラマブルRGB LEDも内蔵しています。
特徴
- STM32G031G8U6をコントローラとして内蔵

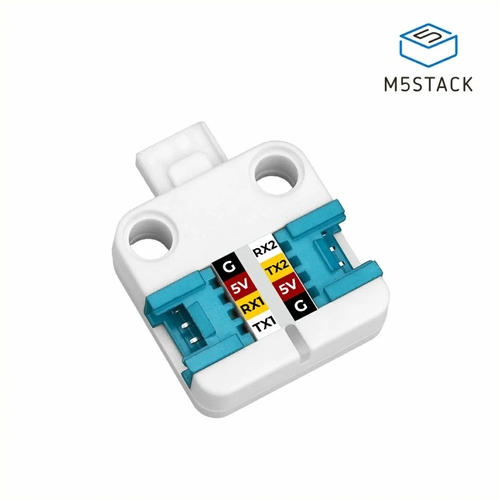

- Chainシリーズデバイスを拡張するための二つのHY2.0-4P UARTインターフェース（左右）
- UARTデイジーチェーン通信プロトコルを実装し、デイジーチェーン接続されたChainシリーズデバイスをサポート
- デバイスUIDクエリ、バージョンクエリ、リンクデバイスエニュメレーション、ハートビート通信などをサポート

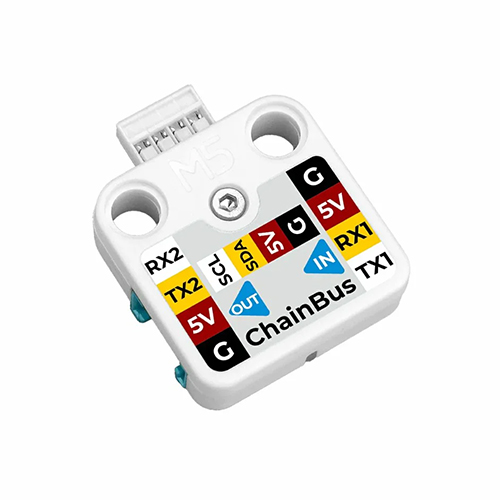

- HY2.0-4P多機能拡張インターフェース（上部）
- Unitを直結できるHY2.0-4Pプラグ形状のコネクタ
- I2C通信制御、GPIO管理（入出力）、ADCサンプリング、NVIC割込管理をサポート
- ステータス表示などに便利なプログラマブルRGB LEDを内蔵
- 開発プラットフォーム
- Ui Flow 2
- Arduino
- 産業用制御、IoT、スマートホームなどのアプリケーションに最適
- 複数デバイスの統合制御とデータインタラクションに効果的です
- MCU：STM32G031G8U6（Arm Cortex-M0+、64 MHz）
- インターフェース：
- 側面：2 x HY2.0-4P UARTシリアルインターフェース
- 通信方式：非同期 115,200 bps、8 bit長、ノンパリティ、1ストップビット
- プロトコル：Chainバス UARTデイジーチェーン通信プロトコル
- 主な機能：デバイスUIDクエリ、バージョンクエリ、リンクデバイス列挙、ハートビート通信
- 上面：1 x HY2.0-4P 多機能拡張インターフェース
- 対応： I2C通信、GPIO管理（割込設定、状態確認含む）、ADCサンプリング、NVIC割込管理をサポート
- 側面：2 x HY2.0-4P UARTシリアルインターフェース
- プログラマブルRGB LED：WS2812
- 製品寸法：29.8 x 24.0 x 8.0 mm
本製品を3個使ってATOM S3から3台のユニットをデイジーチェーン接続
紹介動画
内容物

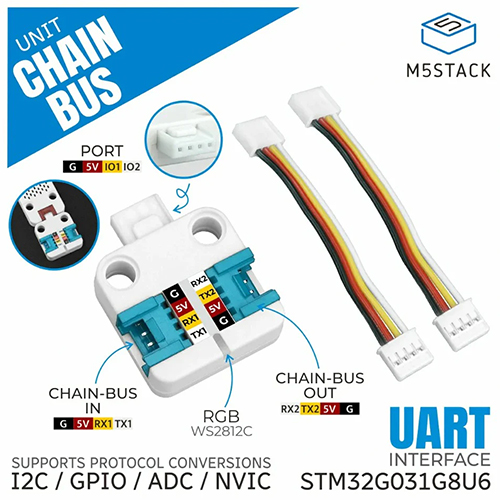

- 1 x M5Stack ChainBUSユニット
- 2 x HY2.0-4P Groveケーブル（5 cm）
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
