スイッチサイエンス TCAN3413搭載 CANFDトランシーバーモジュール (3.3V対応) 【スイッチサイエンス取寄品】

スイッチサイエンス TCAN3413搭載 CANFDトランシーバーモジュール (3.3V対応) 【スイッチサイエンス取寄品】
SSCI-110044

web販売価格 :	￥770(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	P3NS4X
品名／型番 :	スイッチサイエンス TCAN3413搭載 CANFDトランシーバーモジュール (3.3V対応) 【スイッチサイエンス取寄品】 / SSCI-110044
登録日 :	2026.3.23

概要

テキサス・インスツルメンツ社のTCAN3413を搭載したCAN FD対応のトランシーバーモジュールです。3.3 V単一電源での動作に対応。

詳細

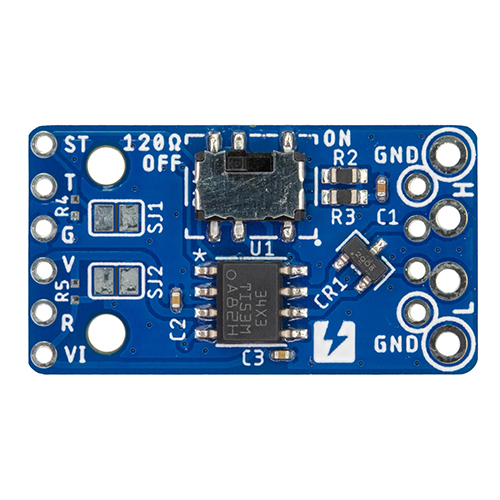

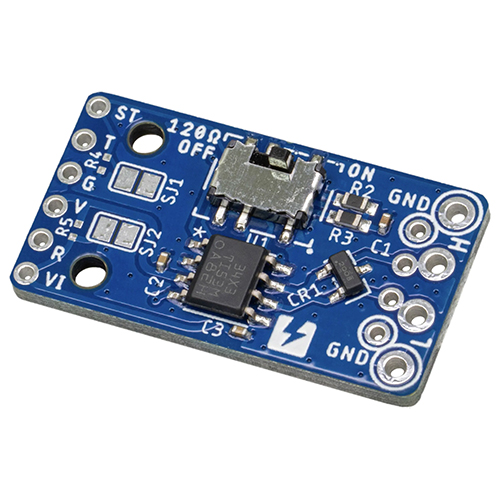

テキサス・インスツルメンツ社のTCAN3413を搭載したCAN FD対応のトランシーバーモジュールです。3.3 V単一電源での動作に対応しており、ロジックレベル変換なしでマイコンと直接接続が可能です。このトランシーバーモジュールは3.3 V電源で動作しますが、5 V電源で動作するCANトランシーバーと同じバス上で混在して通信できるように設計されています。シンプルなネットワーク構成では最大8 Mbpsの動作が可能です。

低容量の高耐圧ESD保護素子と120 Ωの終端抵抗と終端抵抗の切り替えスライドスイッチを搭載しています。接続先やコネクタ形状に合わせて、2.54mmピッチと3.81mmピッチ（スクリューターミナル等向け）の2種類の出力パターンを選択できます。ソルダージャンパーによりSTBピンを常時ノーマルモード＝LOW固定、VIOピンをVCCと共通にするといったことが可能です。

特長

TCAN3413搭載
3.3 V単一電源動作
CANFD対応
120 Ω終端抵抗切り替えスイッチ搭載
低容量の高耐圧ESD保護素子搭載

使い方

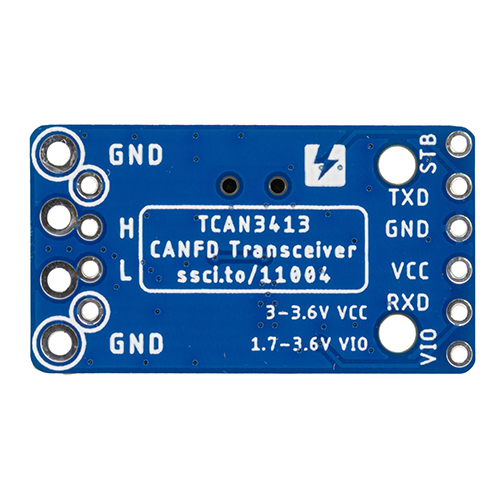

次のようにマイコンとトランシーバーモジュールを接続してください。通常、STBピンはGNDに、VIOピンはVCCに接続してください。SJ1をショートするとSTBピンをLOW固定に、SJ2をショートするとVIOをVCC固定にできます。

トランシーバーモジュールのCANH・CANL・GNDをワイヤで接続してください。120Ω終端抵抗は両端のトランシーバーモジュールはオン、中間のトランシーバーモジュールはオフにしてください。

資料
