スイッチサイエンス THVD1426搭載 RS-485トランシーバーモジュール (自動方向制御付き) 【スイッチサイエンス取寄品】

スイッチサイエンス THVD1426搭載 RS-485トランシーバーモジュール (自動方向制御付き) 【スイッチサイエンス取寄品】
SSCI-110051

web販売価格 :	￥990(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	P3NS4Y
品名／型番 :	スイッチサイエンス THVD1426搭載 RS-485トランシーバーモジュール (自動方向制御付き) 【スイッチサイエンス取寄品】 / SSCI-110051
登録日 :	2026.3.23

概要

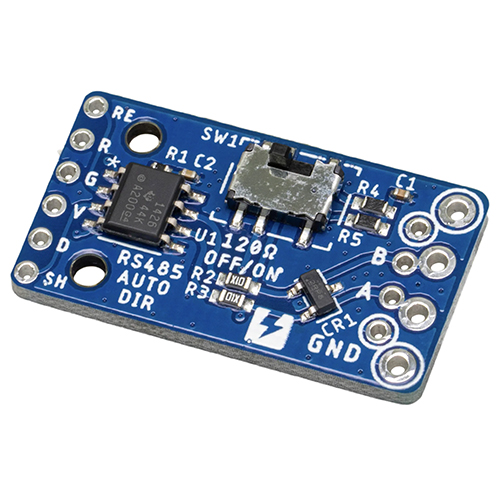

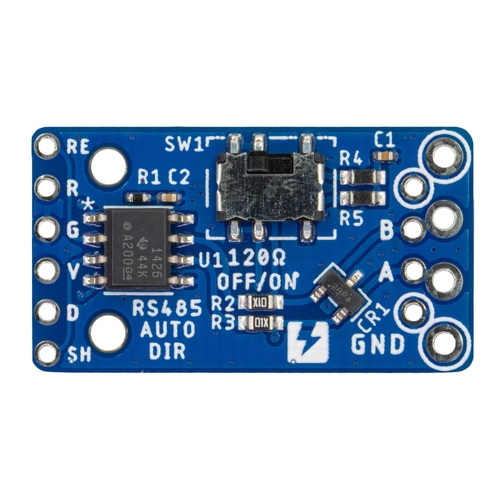

テキサス・インスツルメンツ社のTHVD1426を搭載した自動方向制御機能付きのRS-485トランシーバーモジュールです。THVD1426が送受信の方向を自動で切り替えるため、マイコン側でのRE/DE制御が不要です。RS-485としては極めて高速な12 Mbpsまで対応しています。電源電圧は3.3 V～5 Vに対応し、幅広いマイコン環境で動作します。

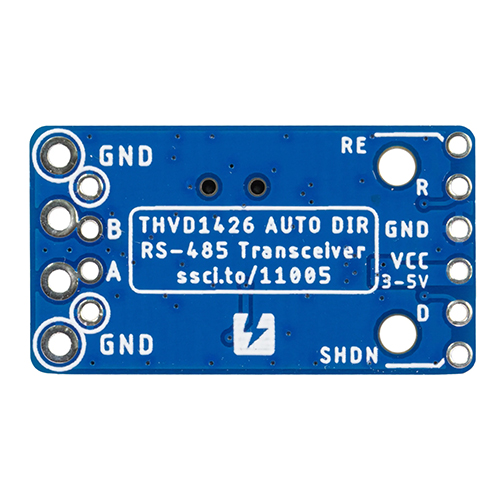

高速インターフェースを阻害しない低容量のESD保護素子と、耐サージ用の入力保護抵抗を搭載しています。基板上のスライドスイッチにより、120 Ω終端抵抗のオン・オフを簡単に切り替えれます。接続先やコネクタ形状に合わせて、2.54 mmピッチと3.81 mmピッチ（スクリューターミナル等向け）の2種類の出力パターンを選択できます。

THVD1426にはレシーバ入力の内部バイアス機能が備わっています。バスが無効な状態になってもレシーバ出力をロジック・ハイに固定するよう設計されています。そのためこのモジュールにはバイアス抵抗が実装されていません。必要に応じてバス上1箇所にバイアス抵抗を追加してください。

詳細

特長

THVD1426搭載
最大データレート：12 Mbps
電源電圧：3.3 V ～ 5 V
低容量ESD保護素子
サージ保護抵抗
120 Ω終端抵抗切り替えスイッチ

使い方

次のようにマイコンとトランシーバーモジュールを接続してください。トランシーバーモジュールのA・B・GNDをワイヤで接続してください。120Ω終端抵抗は両端のトランシーバーモジュールはオン、中間のトランシーバーモジュールはオフにしてください。必要に応じてバス上1箇所にバイアス抵抗（Aに1Kプルアップ、Bに1Kプルダウン程度）を追加してください。
