Pololu 逆極性保護回路基板 (4～60 V、25 A) 【スイッチサイエンス取寄品】

Pololu 逆極性保護回路基板 (4～60 V、25 A) 【スイッチサイエンス取寄品】
POLOLU-5387

web販売価格 :	￥649(税込) 注文受付単位：1
在庫 :	在庫僅少(通常5営業日以内出荷)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P57S59
品名／型番 :	Pololu 逆極性保護回路基板 (4～60 V、25 A) 【スイッチサイエンス取寄品】 / POLOLU-5387
登録日 :	2025.5.7

概要

負荷を -60 Vまでの逆電圧から保護する基板です。 LM74500-Q1を搭載、電源にエネルギーを戻す電池駆動のモーター制御に適しています。

詳細

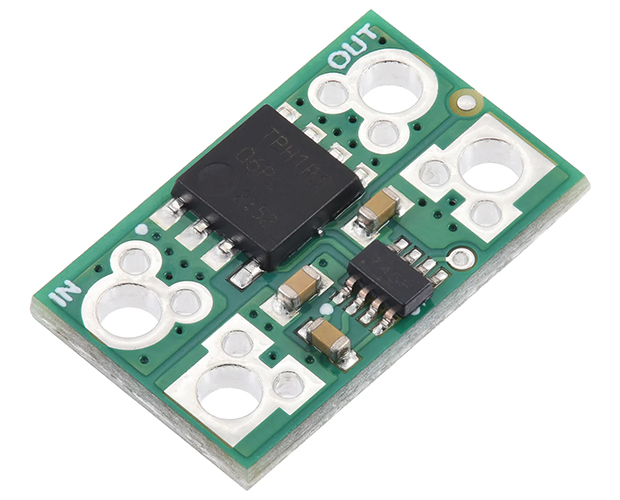

本製品は、電源と負荷の間に挿入し、逆極性の電力が誤って与えられた時のダメージから負荷を保護します。4 V（起動後は3.2 V）から動作し、60 Vまでの負電圧から保護します。

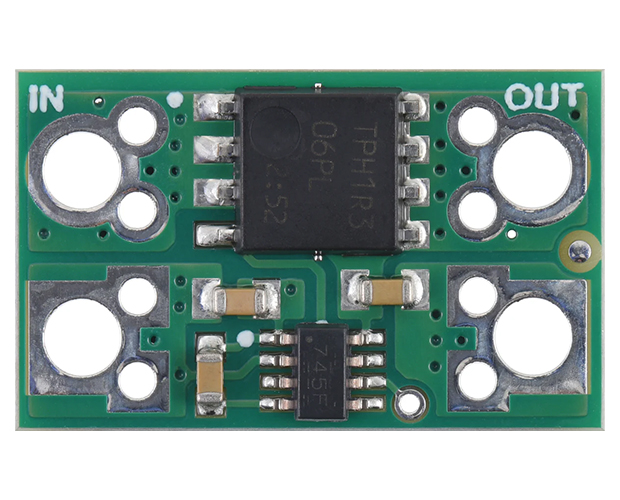

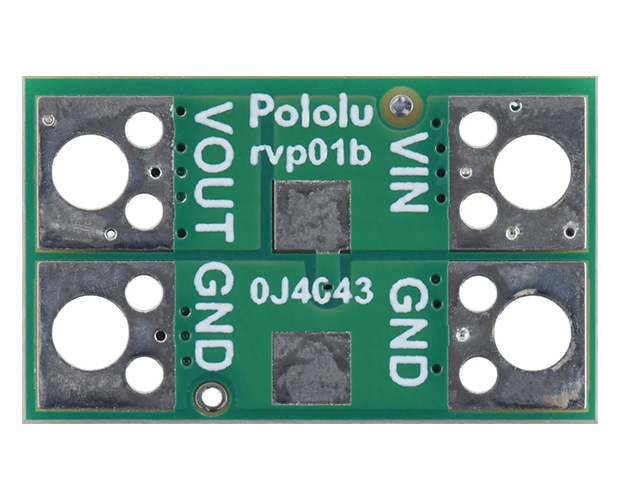

逆極性保護回路基板（4～60 V、25 A）（表面）	逆極性保護回路基板（4～60 V、25 A）（裏面）

モジュールはLM74500-Q1 逆極性保護コントローラとNチャンネルMOSFET を使用、-60 Vまでの負電圧から保護します。動作範囲は4 V （起動後は3.2 V）から60 Vまでで、VINパスのインピーダンスは電源が適切な極性で接続された場合、MOSFETオン時に約1.5 mΩ、連続で約 25 A （数秒なら約50 A）の電流が可能です。LM74500-Q1は、逆電流ブロック機能を備えていないため、電源にエネルギーを戻す可能性がある電池駆動のモーター制御に適しています。

Pololu 逆極性保護回路基板

コントローラ	動作電圧	最大電流	オン抵抗	逆電流ブロック	サイズ
LM74500-Q1	4 V ～ 60 V	10 A	< 10 mΩ	なし	0.762 x 1.27 cm（0.3″×0.5″）
LM74500-Q1	4 V ～ 60 V	12 A	< 5 mΩ	なし	0.762 x 1.27 cm（0.3″×0.5″）
LM74500-Q1	4 V ～ 60 V	20 A	< 3 mΩ	なし	1.105 x 1.778 cm（0.435″×0.7″）
LM74500-Q1	4 V ～ 60 V	25 A	< 1.5 mΩ	なし	1.105 x 1.778 cm（0.435″×0.7″）
LM74700-Q1	4 V ～ 60 V	10 A	< 10 mΩ	あり	0.762 x 1.27 cm（0.3″×0.5″）
LM74700-Q1	4 V ～ 60 V	12 A	< 5 mΩ	あり	0.762 x 1.27 cm（0.3″×0.5″）
LM74700-Q1	4 V ～ 60 V	20 A	< 3 mΩ	あり	1.105 x 1.778 cm（0.435″×0.7″）
LM74700-Q1	4 V ～ 60 V	25 A	< 1.5 mΩ	あり	1.105 x 1.778 cm（0.435″×0.7″）

注意

出力電圧の最大定格は60 Vです。例えば、出力側に24 V充電された大容量コンデンサがある場合、負電圧は-36 Vまでです。

接続

電源は VIN - GNDピンに、負荷は VOUT - GNDピンに取り付けます。電源が正しく取り付けられれば（VINにプラス電圧）、電力はボード経由でVOUTに出力されます。間違って取り付けられた場合、出力には到達せず、接続された負荷は逆電圧から保護されます。

入出力スルーホールには5 mmピッチのターミナルブロックまたは14 AWGまでの線を取り付けることができます。小さいスルーホールには2.54 mmピッチのヘッダが可能です。


5 mmピッチターミナルブロック	5 mmピッチターミナルブロック	14 AWGワイヤはんだ付け

TVS ダイオード取付位置（オプション）

基板裏面には SMBサイズのTVS（過渡電圧サプレッサ）をVIN-GND間に追加するパッドがあります。

回路図

資料

Pololu逆電圧保護基板
データシート
- TI LM74500-Q1
- TI LM74700-Q1
