ATOMIC Motionベース v1.1 電力モニター (INA226AIDGSR)付き【スイッチサイエンス取寄品】

ATOMIC Motionベース v1.1 電力モニター (INA226AIDGSR)付き【スイッチサイエンス取寄品】
M5STACK-A090-V11

web販売価格 :	￥1,573(税込) 注文受付単位：1
在庫 :	ショップ欠品中
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P57S5D
品名／型番 :	ATOMIC Motionベース v1.1 電力モニター (INA226AIDGSR)付き【スイッチサイエンス取寄品】 / M5STACK-A090-V11
登録日 :	2025.5.7

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

概要

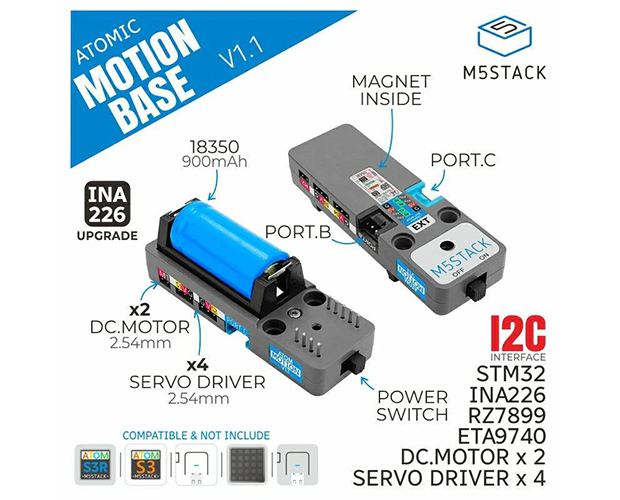

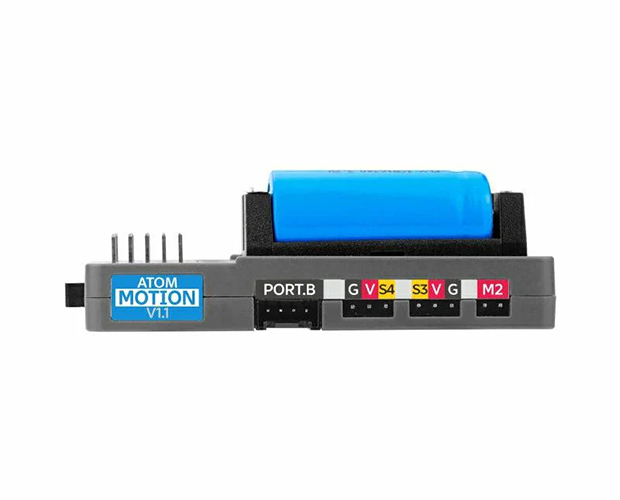

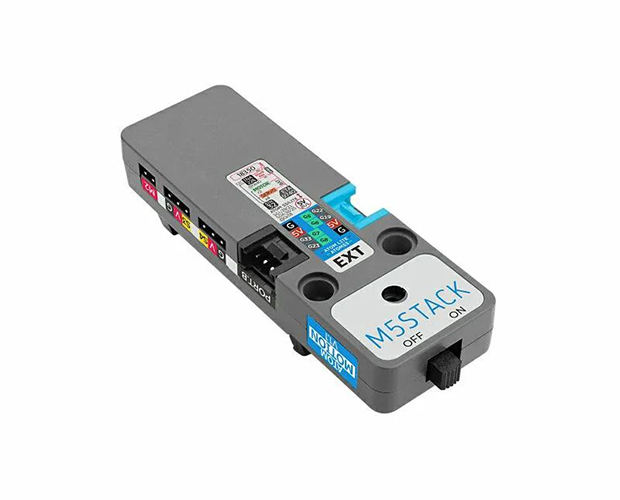

ATOMIC Motionベース（STM32F030）の新しいバージョンです。

ATOMシリーズ用のサーボ/DCモータドライバです。サーボ4チャンネルとDCモータ2チャンネルを制御でき、各種センサや拡張ボードを簡単に接続できる二つのGroveインターフェースも備えています

通信にはI²Cプロトコルを使用し、安定したデータ転送を可能にするSTM32コントローラを装備しています。

18350リチウム電池（900 mAh）を内蔵し、システムに安定かつ安全な電力を提供できるように、バッテリー電圧/電流/電力をリアルタイム監視するためのINA226電流/電圧検出チップが搭載されています。また、機器へのダメージ防止用に過負荷保護機能も備わっています。

バッテリー充電機能も搭載され、手軽に充電でき、使用時間を延長できます。また、独立した電源スイッチにより、電源を簡単にオン/オフできます。

詳細

特徴

Atomシリーズ（AtomS3/AtomS3 Lite/Atom Lite/Atom Matrix）に対応
4チャンネルサーボ制御
2チャンネルDCモーター制御
取り外し可能なリチウムイオンバッテリー
背面マグネット付き
独立電源スイッチ
2 x Groveインターフェース
バッテリ電流/電圧監視
開発プラットフォーム
- UIFlow 1.0
- UIFlow 2.0
- Arduino IDE

仕様

DC モータドライブ	RZ7899
電力検出チップ	INA226
充放電チップ	ETA9740
過負荷保護	5 V@5 A
リチウム電池	18350@900 mAh（取り外し可）
モーターインターフェースピンピッチ	2.54 mm
全負荷時電流	3 A
ピーク電流（DCモータ毎）	1 A
ピーク電流（サーボモータ毎）	0.4 A
待機電流（スイッチオン）	DC4.2 V@70.96 uA
充電電流	DC5 V@1.152 A
Grove インターフェース	HY2.0-4P
通信プロトコル	I²C
I²Cアドレス	0x38
動作温度	0～40°C
寸法	74.0 x 24.0 x 20.7 mm
重量	41.1 g

資料

ドキュメント
データシート

ソフトウェア

回路図

寸法図

紹介動画

商品コード: M5STACK-A090-V11
