Adafruit 8ch 10bit I2C DACモジュール (DAC6578 ) 【スイッチサイエンス取寄品】
ADA-6258
| web販売価格 : | ￥3,082(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 在庫僅少(通常5営業日以内出荷) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P57S5O |
| 品名／型番 : | Adafruit 8ch 10bit I2C DACモジュール (DAC6578 ) 【スイッチサイエンス取寄品】 / ADA-6258 |
| 登録日 : | 2025.5.7 |
概要

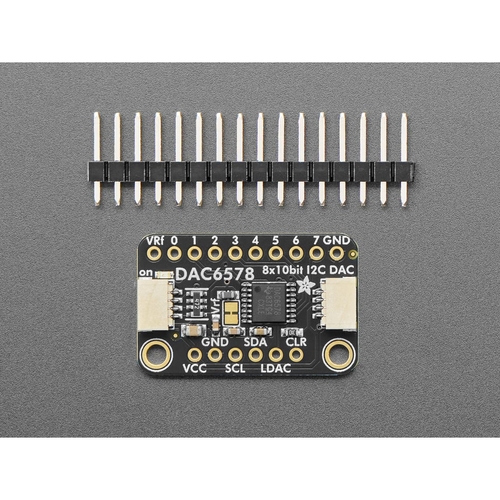

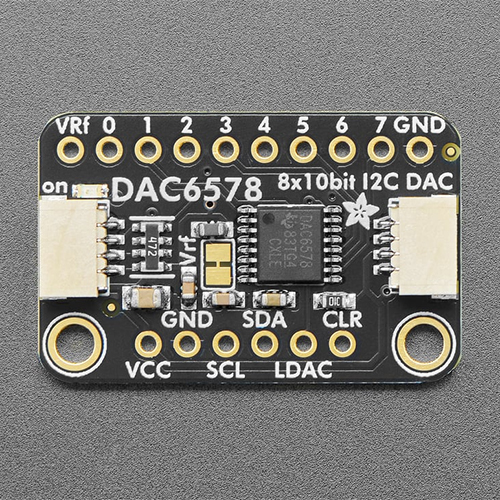

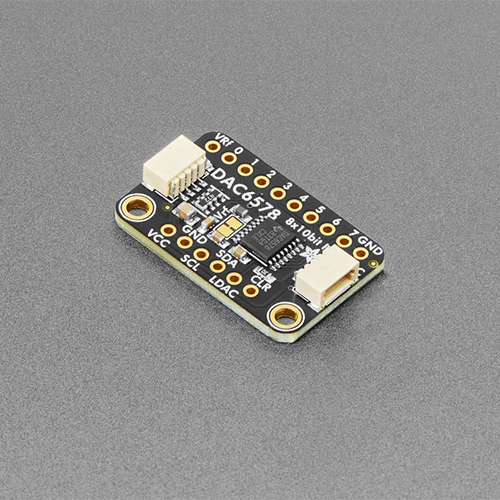

8チャンネルの10 bit DAC DAC6578が搭載された基板です。I2Cで制御できます。
詳細
DAC6578 は3.3 / 5 V電源で動作するので、どんなマイコン/コンピュータでもフルレンジ出力が可能です。
DACはレシオメトリックなので、グランド電位は0、基準電圧はどんな値でも4095であることにご注意ください。デフォルトではVrefは電源ピンに接続されていますが、ジャンパをカットすることで、0から電源電圧までのどの値でもトップ電圧に設定できます。つまり、正確な4.095 Vが欲しければ電源を5 Vにし、Vrefピンに4.095 Vを供給してください。
基板にはマイコンで使用するために必要なサポート回路が実装され、またQwiic互換のSTEMMA QT JST SHコネクタが搭載されているので、Groveなど互換性のあるセンサをI2Cバスで簡単に共有できます。
Arduino、CircuitPython、Python用のドライバ、配線図、サンプルコードが用意されているので、簡単に始めることができます。
DAC6578 仕様
資料
商品コード: ADA-6258
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
DACはレシオメトリックなので、グランド電位は0、基準電圧はどんな値でも4095であることにご注意ください。デフォルトではVrefは電源ピンに接続されていますが、ジャンパをカットすることで、0から電源電圧までのどの値でもトップ電圧に設定できます。つまり、正確な4.095 Vが欲しければ電源を5 Vにし、Vrefピンに4.095 Vを供給してください。
基板にはマイコンで使用するために必要なサポート回路が実装され、またQwiic互換のSTEMMA QT JST SHコネクタが搭載されているので、Groveなど互換性のあるセンサをI2Cバスで簡単に共有できます。
Arduino、CircuitPython、Python用のドライバ、配線図、サンプルコードが用意されているので、簡単に始めることができます。
DAC6578 仕様
- グリッチエネルギー：0.15 nV-s
- パワーオン時にゼロスケールにリセット
- 低消費電力：0.13 mA/ch ＠5 V
- 広電源電圧： 2.7 〜5.5 V
- 2線式 シリアルインターフェース
- 動作温度：–40°C 〜 125°C
資料
商品コード: ADA-6258
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
