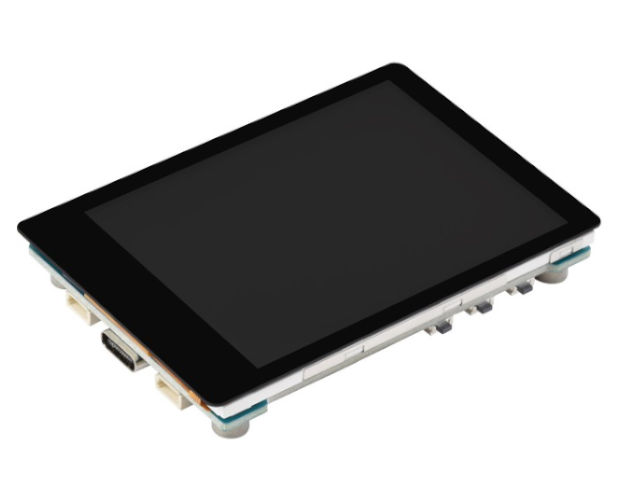

WAVESHARE RP2350搭載 2.8インチ静電容量式タッチスクリーン開発ボード

WAVESHARE RP2350搭載 2.8インチ静電容量式タッチスクリーン開発ボード
WAVESHARE-30706

web販売価格 :	￥3,960(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P5U313
品名／型番 :	WAVESHARE RP2350搭載 2.8インチ静電容量式タッチスクリーン開発ボード / WAVESHARE-30706
登録日 :	2025.5.30

この商品の関連ハッシュタグ

#RaspberryPi関連 - メインボード #WAVESHARE

概要

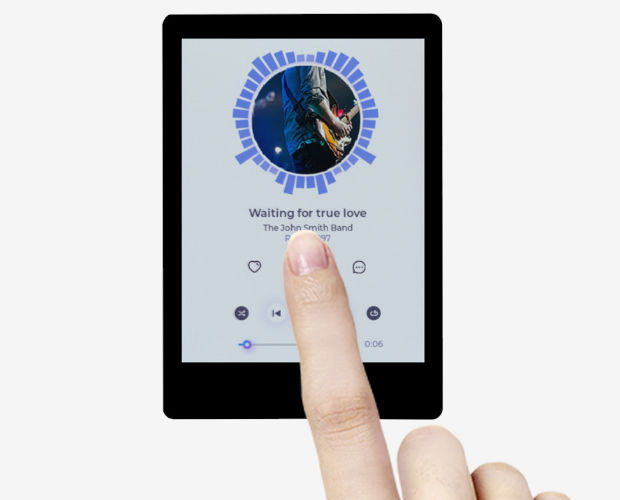

RP2350が搭載されたWaveshare設計の低コストな高性能MCUボードです。2.8インチの静電容量式タッチディスプレイを備え、LVGLのようなGUIプログラムをスムーズに実行することができます。

※ LVGL（Light and Versatile Graphics Library）：組み込みシステム向けの無料かつオープンソースのグラフィックスライブラリです。

リチウムバッテリー充電マネージャー、6軸センサ（加速度計：3軸、ジャイロスコープ：3軸）、RTCチップなどが統合されているので、開発が容易で、簡単に製品に統合することができます。

※ 注意：リチウムバッテリーは本製品に含まれていません。

詳細

特徴

Raspberry Pi設計のRP2350 マイクロコントローラーチップを搭載
- 独自のデュアルコア、デュアルアーキテクチャーを採用：デュアルコアARM Cortex-M33プロセッサとデュアルコアHazard3 RISC-Vプロセッサ、最大150 MHzで動作する高性能
520 KBのSRAM、16 MBのオンボードフラッシュメモリ内蔵
LCDディスプレイ：2.8インチ、解像度 240 x 320、262 Kカラー
I²Cインタフェースを介して制御される静電容量式タッチ機能、5点タッチ、割り込みをサポート
UART、I²C、I/Oインタフェース、フルスピードのUSBポートを装備

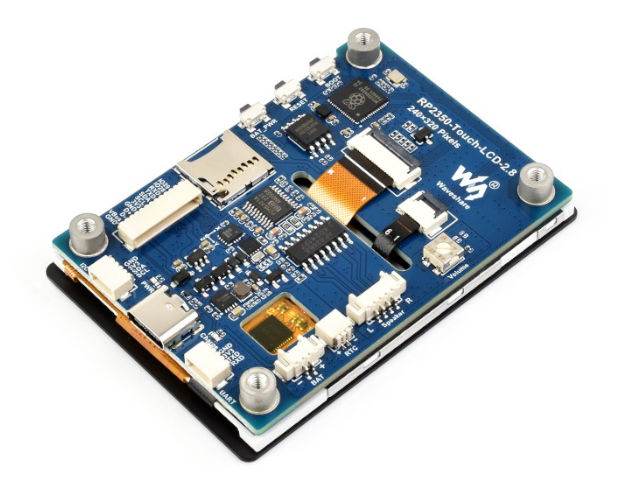

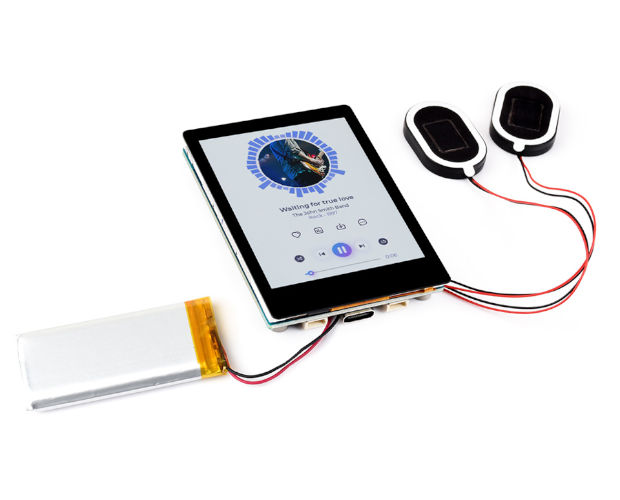

スピーカー端子、QMI8658 6軸センサ、RTCセンサ、TFカードスロット、バッテリー充電管理モジュールなどを搭載
USB経由の大容量ストレージを使用したドラッグ&ドロッププログラム
柔軟なクロックや複数の電源モード採用により、正確な制御と低電力消費を実現
Pico C/C++ ソフトウェア開発キット、MicroPython、Arduino IDEをサポートし、簡単に開発を始めることができます。

仕様

MCU
- RP2350
- 構成
  - デュアルコアARM Cortex-M33プロセッサ
  - デュアルコアHazard3 RISC-Vプロセッサ
- 動作クロック：最大150 MHz
- 内蔵機能
  - 高精度クロック&タイマー
  - 低消費電力スリープ/休止モード
  - USB 1.1 デバイス/ホストサポート
  - ドラッグ＆ドロッププログラミング（USBマスストレージ経由）
メモリ
- SRAM：520 KB
- フラッシュメモリ：16 MB

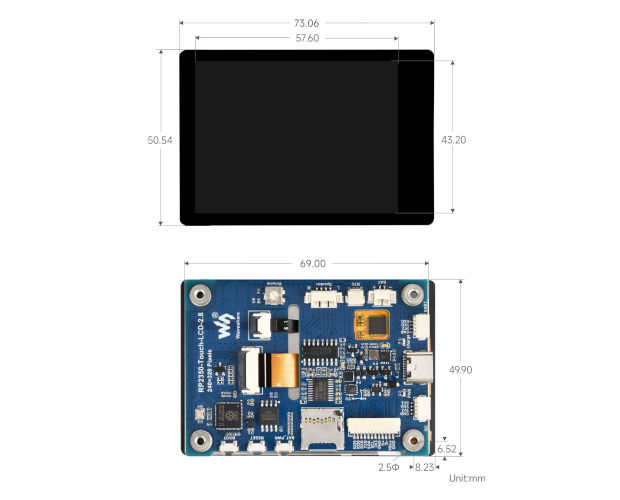

LCDディスプレイ部
- タッチチップ：CST328
- タッチポート：I²C
- ディスプレイチップ：ST7789T3
- 接続方式：SPI
- パネル：IPS方式
- ピクセルサイズ：0.18 x 0.18（mm）
- サイズ：2.8インチ
- 解像度：240 x 320
- 262 Kカラー
IMUセンサ
- センサ型式：QMI8658
- 加速度センサ
  - 分解能：16 bit
  - 測定範囲：±2、±4、±8、±16 g
- ジャイロスコープ
  - 分解能：16 bit
  - 測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec

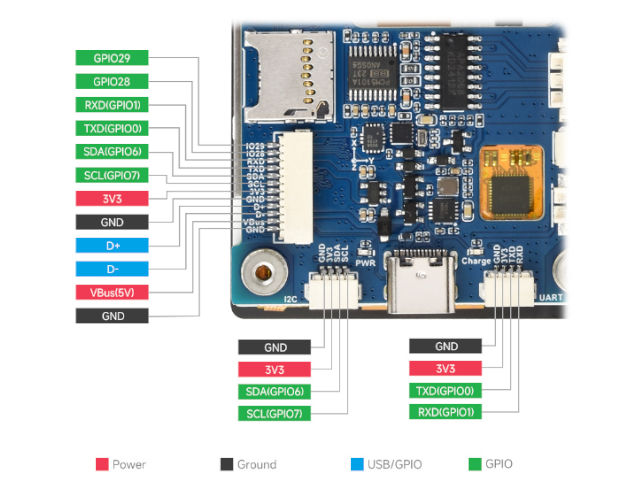

利用可能なI/O・インタフェース
- USB Type-C コネクタ
- リアルタイムクロックチップ & バッテリ端子
- リチウムバッテリー充電・放電端子
- 2.8インチ静電容量式タッチLCD
