WAVESHARE RP2350搭載 1.43インチ丸型AMOLEDタッチスクリーン開発ボード (ケース付き)
WAVESHARE-30737
| web販売価格 : | ￥5,225(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P5U314 |
| 品名／型番 : | WAVESHARE RP2350搭載 1.43インチ丸型AMOLEDタッチスクリーン開発ボード (ケース付き) / WAVESHARE-30737 |
| 登録日 : | 2025.5.30 |
概要

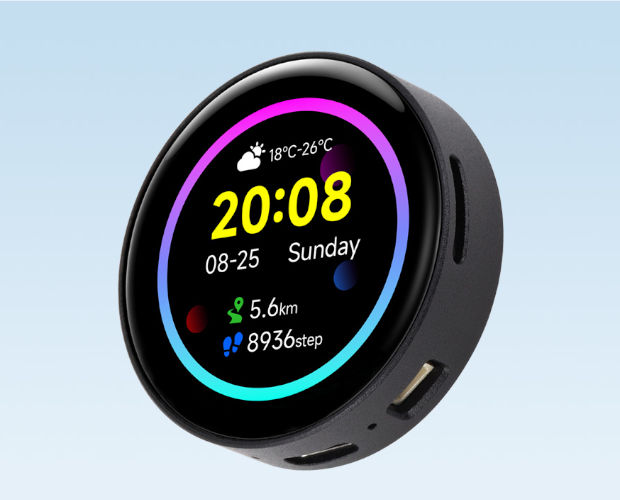

大容量16 MBのフラッシュメモリ、高速150 MHz（最高）駆動のRP2350と1.43インチ丸型AMOLEDタッチスクリーンが搭載された高性能MCUボードで、LVGLのようなGUIアプリケーションをスムーズに実行することができます。
※ LVGL（Light and Versatile Graphics Library）：組み込みシステム向けの無料かつオープンソースのグラフィックスライブラリです。
RTCチップ、QMI8658 6軸IMU、TFカードスロット、リチウム電池充電チップ、ブザーなどの豊富な周辺回路が搭載され、またUSB、UART、I2C、GPIOピンヘッダを備えているので、拡張性に富んでいます。

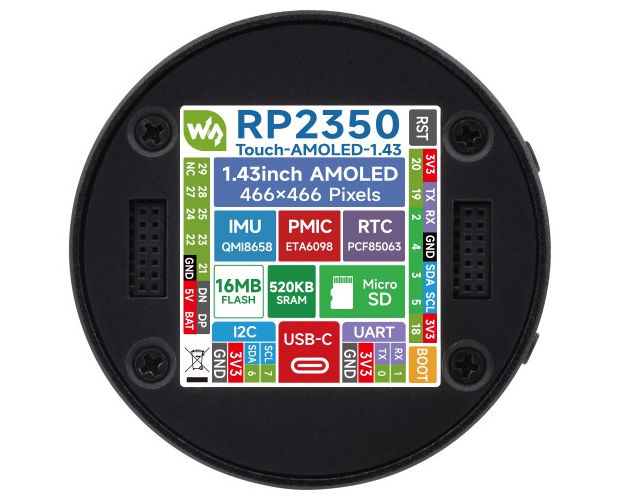

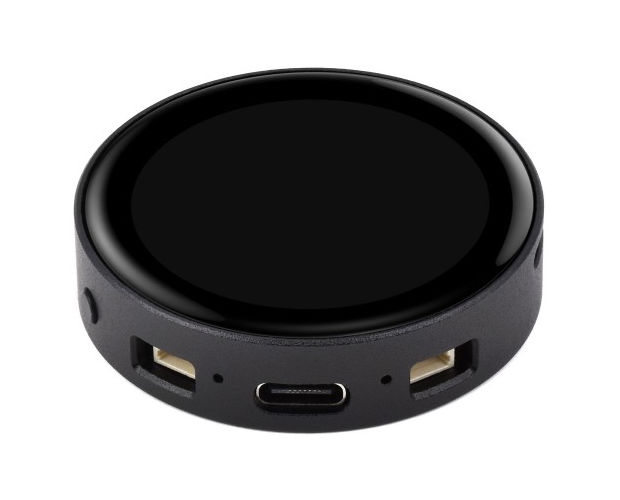

精巧なCNCメタルケースの背面には、カラフルなラベルが貼られてわかりやすく、持ち運びにも便利です。
※ LVGL（Light and Versatile Graphics Library）：組み込みシステム向けの無料かつオープンソースのグラフィックスライブラリです。
RTCチップ、QMI8658 6軸IMU、TFカードスロット、リチウム電池充電チップ、ブザーなどの豊富な周辺回路が搭載され、またUSB、UART、I2C、GPIOピンヘッダを備えているので、拡張性に富んでいます。
精巧なCNCメタルケースの背面には、カラフルなラベルが貼られてわかりやすく、持ち運びにも便利です。
詳細
特徴
寸法
資料
商品コード: WAVESHARE-30737
- 独自のデュアルコアとデュアルアーキテクチャーを採用：デュアルコアARM Cortex-M33プロセッサ、デュアルコア Hazard3 RISC-Vプロセッサ、最大150 MHzで動作する高性能
- 520 KBのSRAM、16 MBのオンボードフラッシュメモリ内蔵
- AMOLEDディスプレイ：1.43インチ、SPI接続方式、解像度 466 x 466、16.7 Mカラー
- I2Cインタフェースを介して制御される静電容量式タッチ機能、割り込み出力をサポート
- モーション検出、歩数のカウントなどに使用のQMI8658 6軸 IMU（加速度計：3軸、ジャイロスコープ：3軸）
- RTC機能用にSH1.0充電端子を備えたPCF85063 RTCチップ
- RSTおよびBOOTサイドボタンを搭載
- 3.7 Vリチウム電池用のMX1.25コネクタを実装
- 写真やファイルなど外部保存用のTFカードスロット
- 電源供給、プログラムのダウンロード、デバッグ用のUSB Type-Cポートにより、開発を便利にします。
- UART、I2C用にそれぞれSH 1.0 4ピンコネクタを、GPIO用に二つの14ピン 1.27 mmピッチコネクタを搭載
- Pico C/C++ ソフトウェア開発キット、MicroPython、Arduino IDEをサポートし、簡単に開発を始めることができます。
- MCU
- RP2350
- 構成
- デュアルコアARM Cortex-M33プロセッサ
- デュアルコアHazard3 RISC-Vプロセッサ
- 動作クロック：最大150 MHz
- 内蔵機能
- 高精度クロック&タイマー
- 浮動小数点演算ライブラリ
- 低消費電力スリープ/休止モード
- USB 1.1 デバイス/ホストサポート
- ドラッグ＆ドロッププログラミング（USBマスストレージ経由）
- メモリ
- SRAM：520 KB
- フラッシュメモリ：16 MB
- 外部メモリ：TFカードスロット搭載（外部画像やファイル保存対応）
- ディスプレイ部
- ディスプレイパネル：AMOLED
- ディスプレイサイズ：1.43インチ
- 解像度：466 x 466
- カラー：16.7 M色
- 輝度：350 cd/m2
- コントラスト比：60000:1
- 接続方式：SPI
- ドライバチップ：CO5300
- タッチチップ：FT6146
- IMUセンサ
- センサ型式：QMI8658
- 加速度センサ
- 分解能：16 bit
- 測定範囲：±2、±4、±8、±16 g
- ジャイロスコープ
- 分解能：16 bit
- 測定範囲：±16、±32、±64、±128、±256、±512、±1024、±2048°/sec
- 利用可能な I/O・インターフェース
- USB Type-C ポート
- 1.43インチ AMOLED（有機EL）ディスプレイ
- タッチスクリーン
- 静電容量式タッチパネル
- I2Cインタフェース（割り込み出力対応）
- RTC（リアルタイムクロック）
- PCF85063 チップ内蔵
- SH1.0 バッテリーコネクタ（充電対応）
- リチウムバッテリー
- 3.7V MX1.25 充電/放電端子搭載
- ボタン
- RST（リセット）ボタン
- BOOTボタン
- 通信インターフェース
- ユーザーインタフェース
- LVGL、GUI開発
- 1 x RP2350搭載 1.43インチ AMOLEDタッチスクリーン開発ボード
- 2 x SH1.0、4ピンケーブル（100 mm）

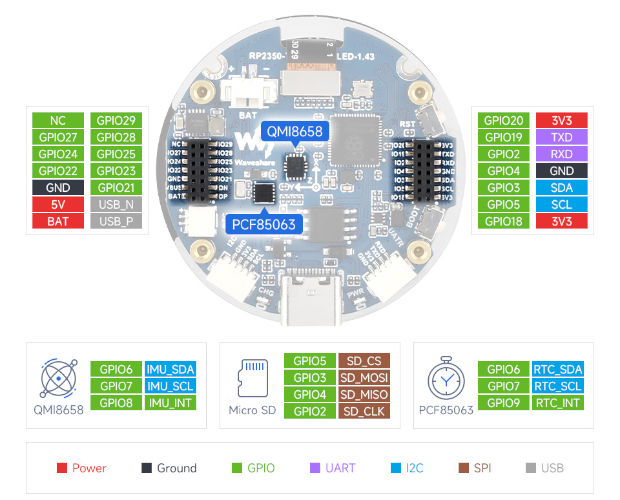

- RP2350A（デュアルコア・デュアルアーキテクチャ設計、最大150 MHzで動作）
- フラッシュメモリ（16 MB、W25Q128JVSIQ）
- IMUセンサ（QMI8658）
- RTCチップ（PCF85063 ）
- MX1.25バッテリーコネクタ（2ピンヘッダー、3.7 Vリチウムバッテリー用、充電と放電をサポート）
- TFカードスロット
- RTCバッテリーコネクタ（RTCバッテリー充電用）
- I2C 4ピンコネクタ
- 充電インジケーター
- Type-Cコネクタ
- UART 4ピンコネクタ
- 電源インジケーター
- BOOTボタン
- RESERボタン
- 高効率リチウムバッテリー充電マネージャー（ ETA6098）
- DC-DCパワーチップ（MP1605GTF-Z）

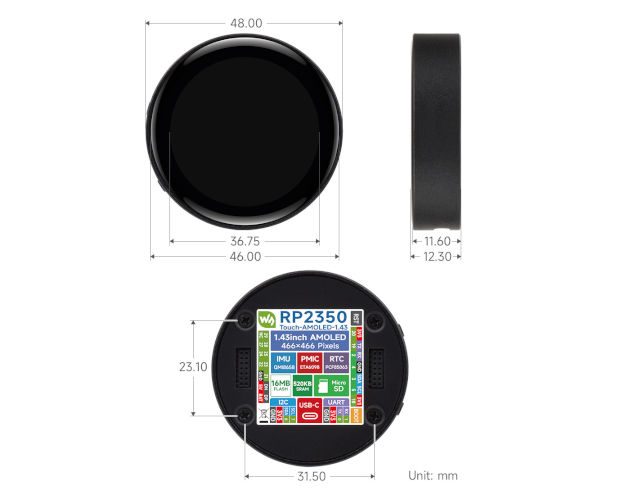

寸法
資料
商品コード: WAVESHARE-30737
