アレキサンダー電流帰還パワーアンプ基板 Rev3
ALX-03 Rev.3
| web販売価格 : | ￥3,180(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P5U411 |
| 品名／型番 : | アレキサンダー電流帰還パワーアンプ基板 Rev3 / ALX-03 Rev.3 |
| 登録日 : | 2025.5.30 |
| 製品情報 : | 詳細資料/PDF |
概要

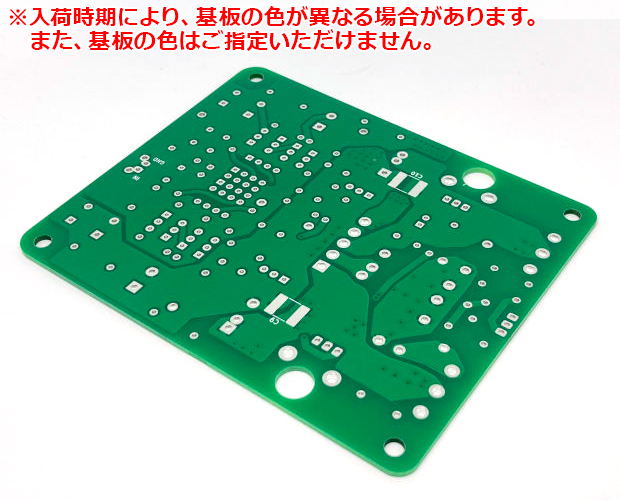

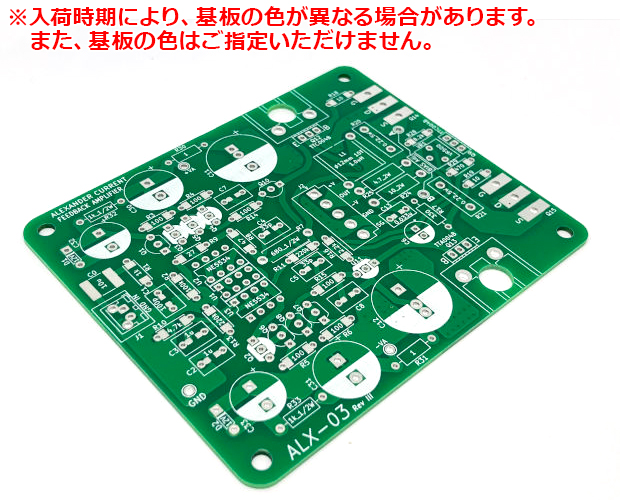

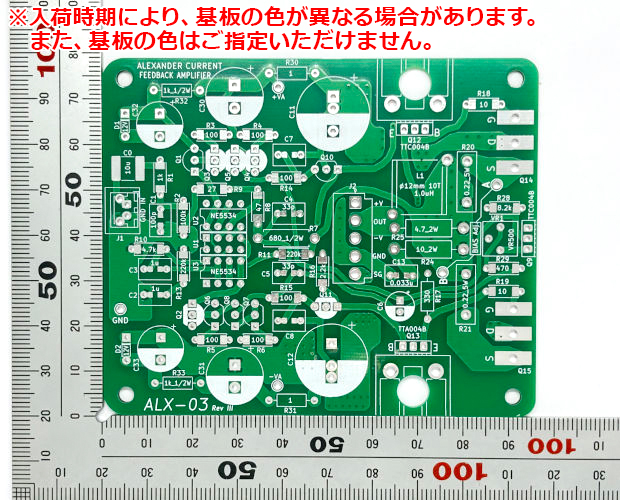

アナログ・デバイセズ社、マーク・アレキサンダー氏考案の電流帰還アンプを応用し、現在入手可能な部品で構成して簡単に製作できるようにしたハイ・スルーレート・パワーアンプ基板です。
Rev2基板以降は1回路入りOPAMPを変換ソケットなしで使用できるようになりました。

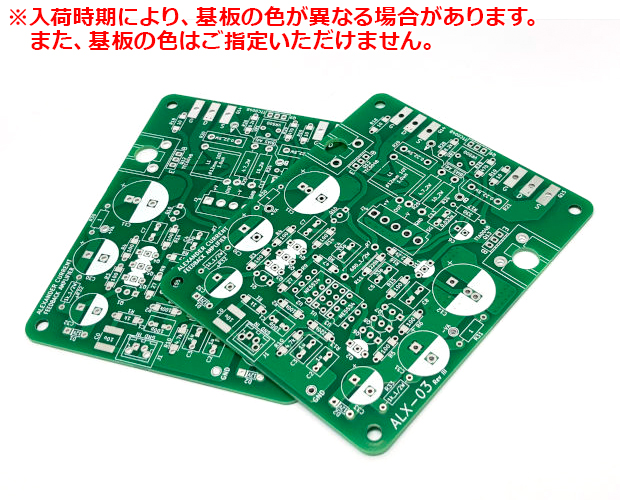

基板１枚で１チャンネル分のパワーアンプが組めます。
2枚セットです
Rev2基板以降は1回路入りOPAMPを変換ソケットなしで使用できるようになりました。
基板１枚で１チャンネル分のパワーアンプが組めます。
2枚セットです
詳細
■特徴
＋低ノイズ、低歪、ハイスルーレートな高速アンプ
＋DCオフセットを抑えるDCサーボ搭載
＋OPAMP交換による音質変化を楽しめる
＋３段ダーリントン出力段による高ドライブ能力（２Ω負荷対応）
＋最適化された基板パターン
＋幅広い電圧に対応（標準±１５V〜±２０V / 定数変更すれば±50V程度まで）
＋PRT-01/PRT-02電源基板と組み合わせて使うとポップノイズ・レス、かつ、少配線
■ALX-03のスペック （±20V電源のとき）
＋ノンクリップ出力：10W（8Ω）、20W（4Ω）、40W（2Ω）
＋歪率：0.0025 ％ （8Ω 1W 1kHz）
＋残留ノイズ：14uV （A-Wait 入力ショート）
＋ダンピングファクタ：140
＋スルーレート：160V/us
＋周波数帯域：0.5Hz〜500kHz（+0dB、-3dB）
＋S/N比：116dB
＋ゲイン：27dB
■Rev3 MOSFETバージョン（2024年5月）
・ドライバ段のTTC004B/TTA004Bを裏返さなくてもよくなりました。
・PRT-01、PRT-02との接続は5極VHコネクタに変更しました。
ALX03_Rev3_MOSFET_回路図.pdf
ALX03_Rev3_MOSFET_部品表.pdf
IRFP240PBF/IRFP9240PB を終段に使ったバージョンです。基板シルクの抵抗値もこのバージョンに合わせています。
バイポーラトランジスタの TTC5200/TTA1943 を使う時はR14〜R19、R28の抵抗値を Rev2基板 LAPT バージョンを参考にしてください。
＋低ノイズ、低歪、ハイスルーレートな高速アンプ
＋DCオフセットを抑えるDCサーボ搭載
＋OPAMP交換による音質変化を楽しめる
＋３段ダーリントン出力段による高ドライブ能力（２Ω負荷対応）
＋最適化された基板パターン
＋幅広い電圧に対応（標準±１５V〜±２０V / 定数変更すれば±50V程度まで）
＋PRT-01/PRT-02電源基板と組み合わせて使うとポップノイズ・レス、かつ、少配線
■ALX-03のスペック （±20V電源のとき）
＋ノンクリップ出力：10W（8Ω）、20W（4Ω）、40W（2Ω）
＋歪率：0.0025 ％ （8Ω 1W 1kHz）
＋残留ノイズ：14uV （A-Wait 入力ショート）
＋ダンピングファクタ：140
＋スルーレート：160V/us
＋周波数帯域：0.5Hz〜500kHz（+0dB、-3dB）
＋S/N比：116dB
＋ゲイン：27dB
■Rev3 MOSFETバージョン（2024年5月）
・ドライバ段のTTC004B/TTA004Bを裏返さなくてもよくなりました。
・PRT-01、PRT-02との接続は5極VHコネクタに変更しました。
ALX03_Rev3_MOSFET_回路図.pdf
ALX03_Rev3_MOSFET_部品表.pdf
IRFP240PBF/IRFP9240PB を終段に使ったバージョンです。基板シルクの抵抗値もこのバージョンに合わせています。
バイポーラトランジスタの TTC5200/TTA1943 を使う時はR14〜R19、R28の抵抗値を Rev2基板 LAPT バージョンを参考にしてください。
