谷岡電子 TELキット トーンコントロール
JTC-0023
| web販売価格 : | ￥1,075(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P66411 |
| 品名／型番 : | 谷岡電子 TELキット トーンコントロール / JTC-0023 |
| 登録日 : | 2025.6.6 |
概要

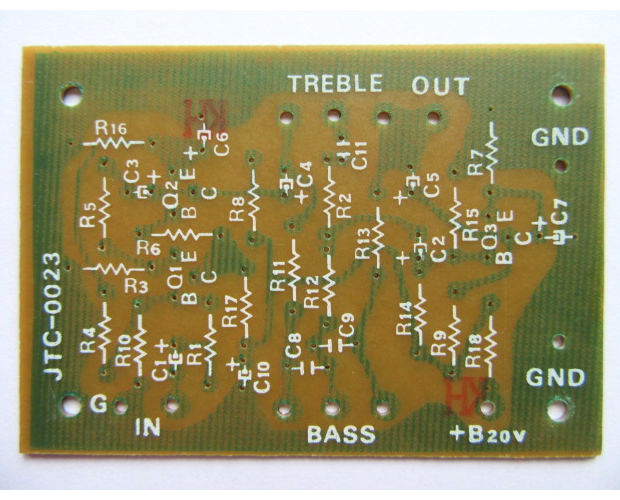

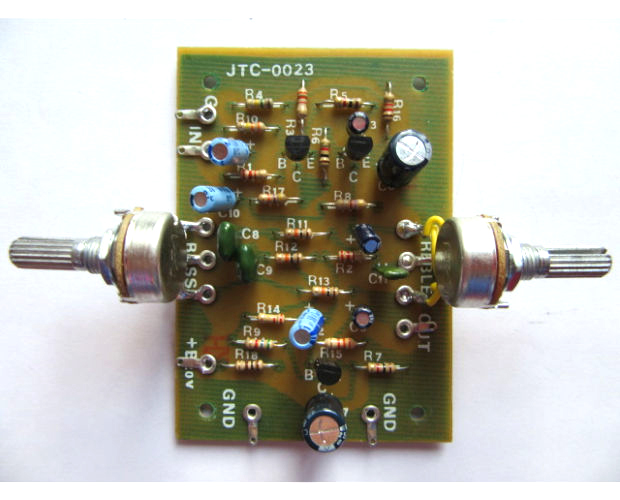

本キットは、トランジスター3個を使用したNF(負帰還）タイプの トーンコントロール回路で、トレブル、バスの制御ができます。
1KHｚの時のゲインを0dBとして、高域、低域で最大±12dB の利得と損失があります。
動作電源電圧範囲は15V〜25Vで、電圧が高いほど最大入力電圧が 大きくなります。12Vでも動作しますが、最大入力電圧が小さくなり 歪みも大きくなりますので注意してください。また、電源は寄生発信 を避けるために、安定化された低インピーダンスのものをお使い ください。メーカーキット三端子安定化電源 JPS-0161, +15などが使えます。
外付けトレブル、バスボリュームの配線はできるだけ短くして ください。長くなると発信の原因になります。
1KHｚの時のゲインを0dBとして、高域、低域で最大±12dB の利得と損失があります。
動作電源電圧範囲は15V〜25Vで、電圧が高いほど最大入力電圧が 大きくなります。12Vでも動作しますが、最大入力電圧が小さくなり 歪みも大きくなりますので注意してください。また、電源は寄生発信 を避けるために、安定化された低インピーダンスのものをお使い ください。メーカーキット三端子安定化電源 JPS-0161, +15などが使えます。
外付けトレブル、バスボリュームの配線はできるだけ短くして ください。長くなると発信の原因になります。
詳細
●電源電圧：15〜25V
●最大入力電圧：2Vp-p（電源電圧15Vの時）
●利得：±12dB
0dB（1KHzの時）
●歪率：0.1%以下（1KHz、1Vp-p入力時）
●最大入力電圧：2Vp-p（電源電圧15Vの時）
●利得：±12dB
0dB（1KHzの時）
●歪率：0.1%以下（1KHz、1Vp-p入力時）
