WAVESHARE 8インチDSI接続タッチディスプレイ
WAVESHARE-30326
| web販売価格 : | ￥9,669(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P6D31B |
| 品名／型番 : | WAVESHARE 8インチDSI接続タッチディスプレイ / WAVESHARE-30326 |
| 登録日 : | 2025.6.13 |
概要
8インチのDSI接続による高精細タッチディスプレイです。800 x 1280ピクセルのIPSパネルは広視野角（約178°）を実現し、どの角度からもクリアな映像が得られます。静電容量式タッチスクリーンは10点タッチに対応し、直感的なマルチタッチ操作が可能です。さらに、光学接着加工された強化ガラス（6 H相当）により、優れた視認性と耐久性を両立しています。
DSIケーブル一本で簡単に接続でき、タッチ信号はI2Cインターフェースで伝達されるので、Raspberry Piや各種開発ボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションにご利用いただけます。
DSIケーブル一本で簡単に接続でき、タッチ信号はI2Cインターフェースで伝達されるので、Raspberry Piや各種開発ボードとの連携が容易です。Raspberry Piだけでなく、ESP32-P4、RK3506、RK3576などにも対応し、幅広いアプリケーションにご利用いただけます。
詳細
特徴
※ LCDの電源に別途MX 1.25 2ピンを介したDC 5 Vの供給が必要です。
寸法
対応機種
内容物
商品コード: WAVESHARE-30326
- 10点静電容量式タッチコントロール
- 800 x 1280ピクセルのIPSディスプレイパネル
- 硬度最大6 Hの強化ガラスパネル
- 光学接着加工された強化ガラスパネル
- DSIインターフェース接続
- リフレッシュレートが60 Hz
- ソフトウェアで輝度を制御可能
- アルミニウム合金のバックカバーとパッシブ冷却設計
| ディスプレイサイズ | 8インチ |
| 解像度 | 800 x 1280 |
| 視野角 | 178° |
| パネルタイプ | IPS |
| タッチ方式 | 静電容量式（10点タッチ対応） |
| タッチパネル | 強化ガラス（6 H相当） |
| 通信インターフェース※ | MIPI DSI 4レーン（映像） / I2C（タッチ） |

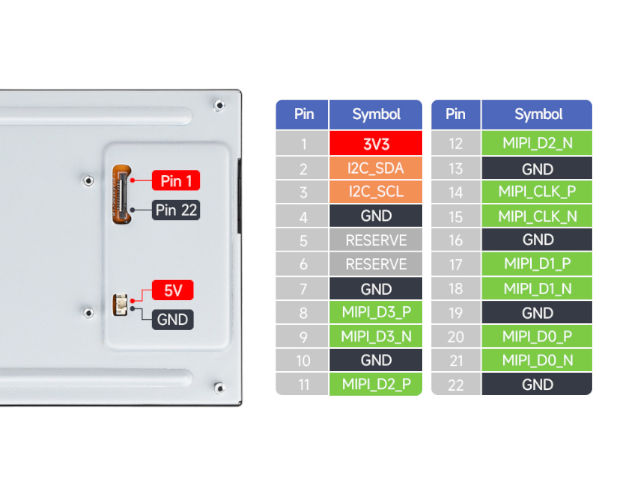

| コネクタ | ①22ピン FFC コネクタ ②MX 1.25 2ピン（DC 5 V対応） |
| リフレッシュレート | 最大60 Hz |
| 最大輝度 | 400 cd/m2 |
| 電源電圧 | 4.75～5.30 V（標準電源電圧5 V） |
| 入力電流 | ≧ 0.8 A |

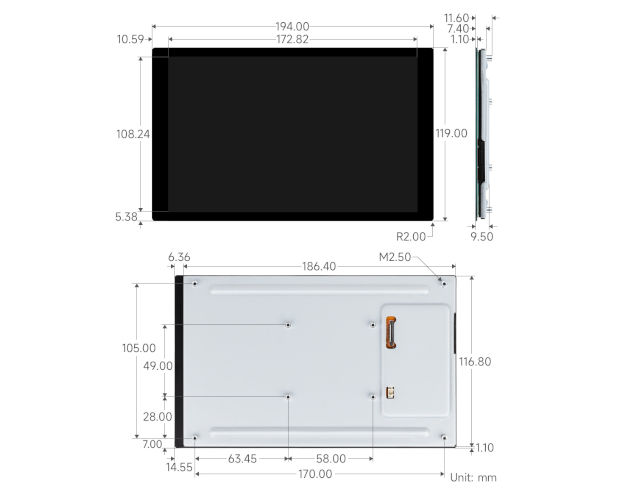

寸法

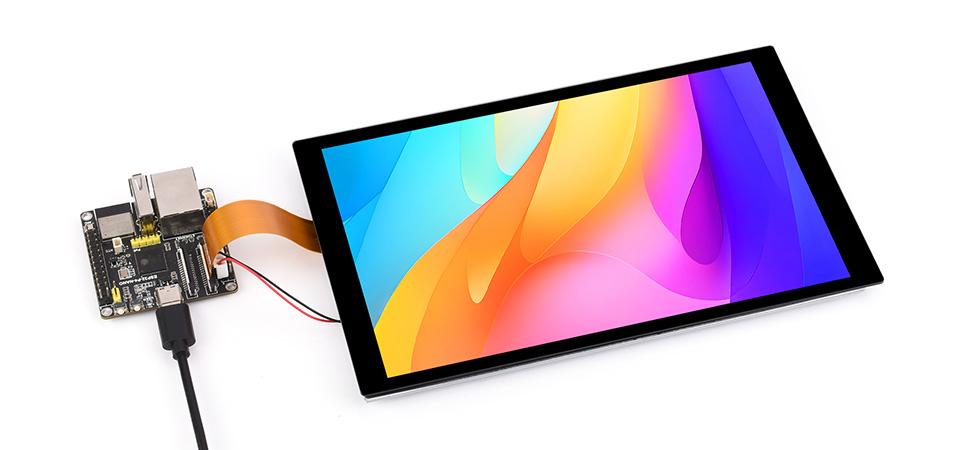

対応機種
- Raspberry Pi
- ESP32-P4
- RK3506 / RK3576
- Raspberry Pi 5
- ESP32-P4-NANO
- Luckfox-Omni3576
- Luckfox Lyra RK3506G2
内容物
- 1 x Waveshare 8インチDSI接続タッチディスプレイ
- 1 x MIPI DSIケーブル（12 cm）
- 1 x MX 1.25 2ピンから2.54 mmピッチ3ピンケーブル
- 2 x FFC 22PINケーブル（約20 cm）
- 1 x MX 1.25 2ピンからMX 1.25 4ピンケーブル（約15 cm）
- 1 x ネジパック
- Wiki
機種ごとの組立手順、ソフト設定ガイドなどが掲載されています
商品コード: WAVESHARE-30326
