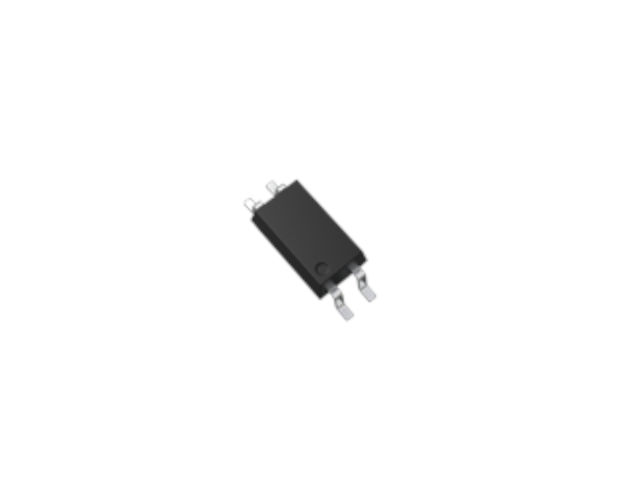

表面実装型 トランジスタ出力 フォトカプラ ◆取寄品◆
TLP291(GB,SE(T
| web販売価格 : | ￥25(税込) 注文受付単位：175 |
|---|---|
| 在庫 : | 取寄せ品(通常納期3〜5営業日) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 東芝 セミコンダクター＆ストレージ社 |
| 商品コード : | P6K311 |
| 品名／型番 : | 表面実装型 トランジスタ出力 フォトカプラ ◆取寄品◆ / TLP291(GB,SE(T |
| 登録日 : | 2025.6.20 |
概要
スイッチング電源やプログラマブルコントローラ用に適した、赤外LED＋フォトトランジスタを光結合させた高絶縁型(3750Vrms)フォトカプラ。パッケージ：SOP-4P(11-3C1)(面実装タイプ)。
※1スティック(175個)単位の商品となります。
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取り寄せ品のため在庫がリアルタイムに反映されませんので、ご注文を頂いた時点でメーカーに在庫がない場合がございます。
あらかじめご了承ください。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
※1スティック(175個)単位の商品となります。
※在庫欄の表示については目安の為、納期を保証するものではありません。
※取り寄せ品のため在庫がリアルタイムに反映されませんので、ご注文を頂いた時点でメーカーに在庫がない場合がございます。
あらかじめご了承ください。
※取寄せ対応品につき、手配後のキャンセル・変更には応じられませんのであらかじめご了承願います。
詳細
●回路数：1
●発光側
・入力順電圧：1.25V(typ.)
・定格入力順電流：50mA
●受光側
・定格コレクタ-エミッタ間電圧：80V
・コレクタ許容損失：150mW
・暗電流：0.08μA(max.)
・コレクタ-エミッタ間容量：10pF(typ.)
●変換効率：100〜600%(GBランク)
●絶縁耐圧：3750Vrms(min.)
●パッケージ：SOP-4P(11-3C1)/1.27mmピッチ
●発光側
・入力順電圧：1.25V(typ.)
・定格入力順電流：50mA
●受光側
・定格コレクタ-エミッタ間電圧：80V
・コレクタ許容損失：150mW
・暗電流：0.08μA(max.)
・コレクタ-エミッタ間容量：10pF(typ.)
●変換効率：100〜600%(GBランク)
●絶縁耐圧：3750Vrms(min.)
●パッケージ：SOP-4P(11-3C1)/1.27mmピッチ
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)

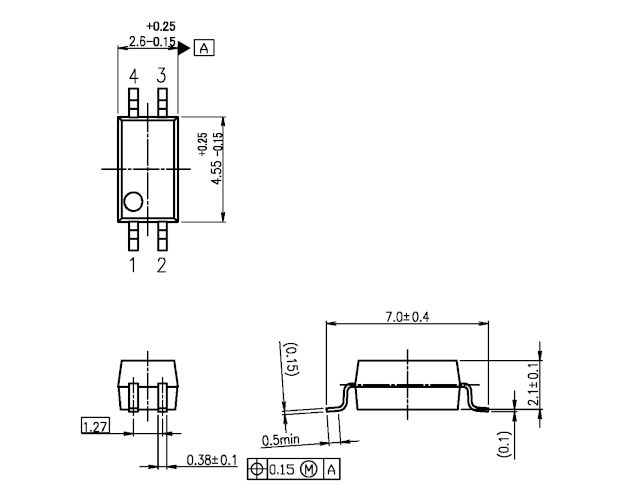

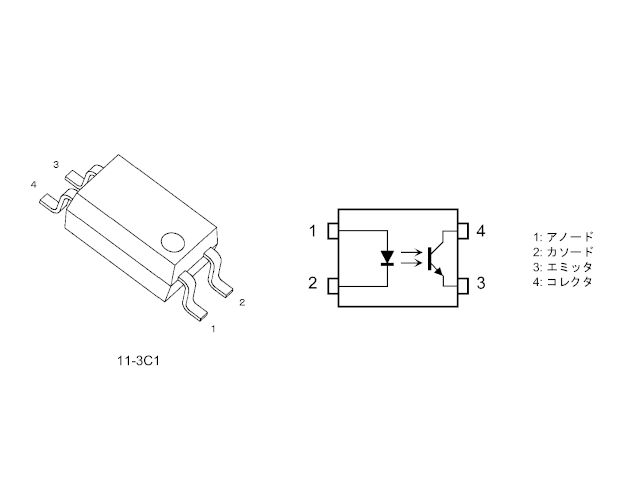

SOP-4P(11-3C1)
