リレー付通過･反射センサー
PS-3242

目に見えない光のバリヤー【赤外線センサー】

web販売価格 :	￥2,772(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	宅配便(ヤマト運輸)
メーカー :	イーケイジャパン
ブランド :	エレキット
商品コード :	P74119
品名／型番 :	リレー付通過･反射センサー / PS-3242
登録日 :	2025.7.4

概要

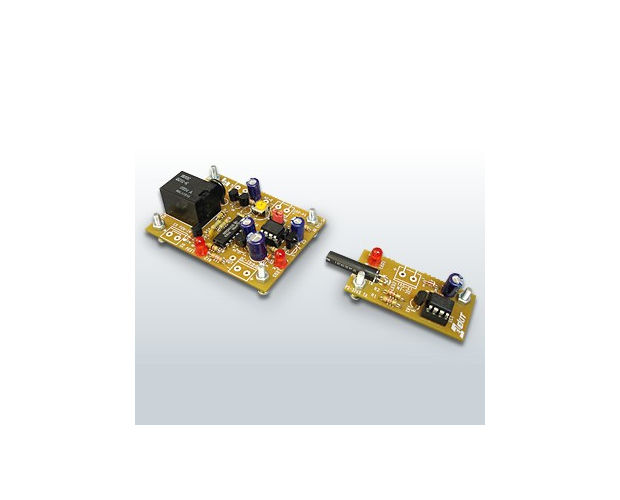

本機は、赤外線を使用した「通過・反射センサー」です。
発光部から発射された赤外線を受光部がキャッチすることでリレーをON・OFFし、外部機器をコントロールすることができるキットです。発光部と受光部を向かい合わせて使う「通過センサー」と、発光部と受光部を連結させて使う「反射センサー」の2通りの使い方ができます。
漠然とした範囲での人の動きを検出する人体感知センサ(PS-3241など)とは異なり、「設定したラインを超えると検出する」といった用途に最適です。また、リレーがONになる時間は、タイマーにより約1秒～2分(タイマー中に再度センサーが反応すると、タイマーが延長される更新型タイマー)なので、静止している人(モノ)を検出する用途にもピッタリです。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P74119

詳細

・電源電圧：DC9～13V(安定化不要)
・消費電流：
　通過センサー時：
　　発光側：約3.2mA
　　受光側：リレーOFF時：約9.5mA
　　　　　　リレーON時：約40mA
　反射センサー時：
　　リレーOFF時：約8.6mA
　　リレーON時：約50mA
・到達距離：
　通過センサー時：最大約8m
　反射センサー時：最大約0.7m
　　※無外光時(蛍光灯や太陽光の下では、距離は短くなります)
・タイマー時間：約1秒～約2分（更新型）
・基板サイズ：
　発光側24×52.5mm
　受光側51.5×70mm、
　連結状態：最大76.5×70mm
　　※各基板の電源電圧が下記の状態での測定値
・通過センサー時の値：発光側DC5V 受光側DC12V
・反射センサー時の値：受光側にDC12Vを給電し、発光側基板は受光基板の+5V-OUTから給電

　オープンコレクタ出力付き
　サージアブソーバ付き
