チップLED交互に点滅キット
LK-ST4

コンパクトで組み込みに便利！

web販売価格 :	￥594(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	宅配便(ヤマト運輸)
メーカー :	イーケイジャパン
ブランド :	エレキット
商品コード :	P74122
品名／型番 :	チップLED交互に点滅キット / LK-ST4
登録日 :	2025.7.4

この商品の関連ハッシュタグ

#イーケイジャパン #エレキット #照明効果キット #チップLED #キット

概要

チップ形の抵抗、LED、コンデンサ、トランジスタでつくる定番のLED点滅回路です。
基板上に用意してあるジャンパーを使って点滅スピードを少しだけ速くすることもできます。
LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。

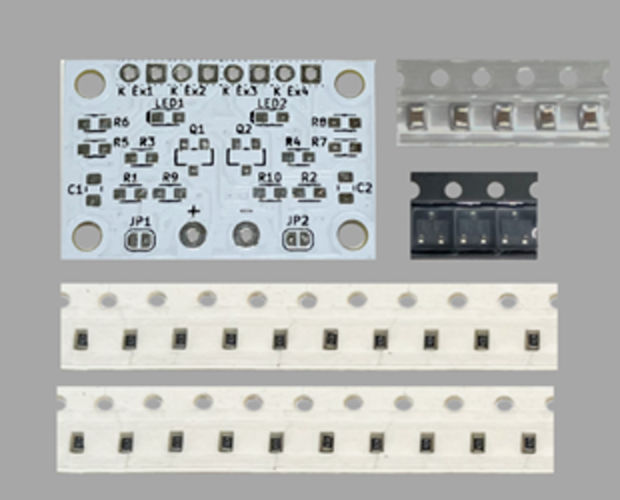

●チップ形のLED、トランジスタなどをはんだ付け

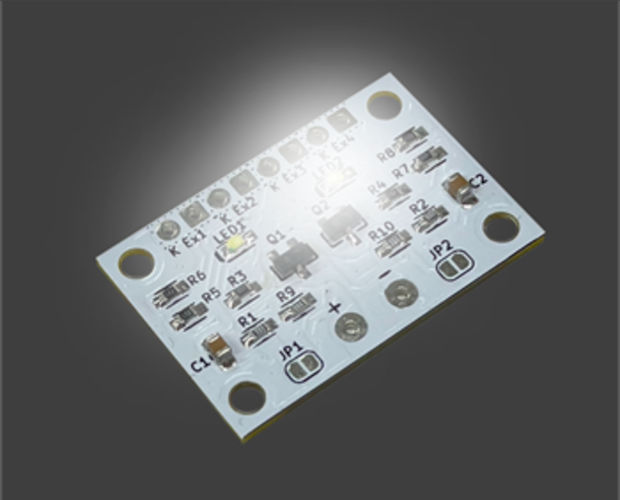

●マルチバイブレータで2コのLEDが交互に点滅
●LEDの追加に便利な拡張端子付き

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P74122

詳細

【用意しましょう】はんだ付けに必要なもの
・ピンセット（先が細いもの。）
・フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
　（※ 0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。）
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。

【LEDを追加する】

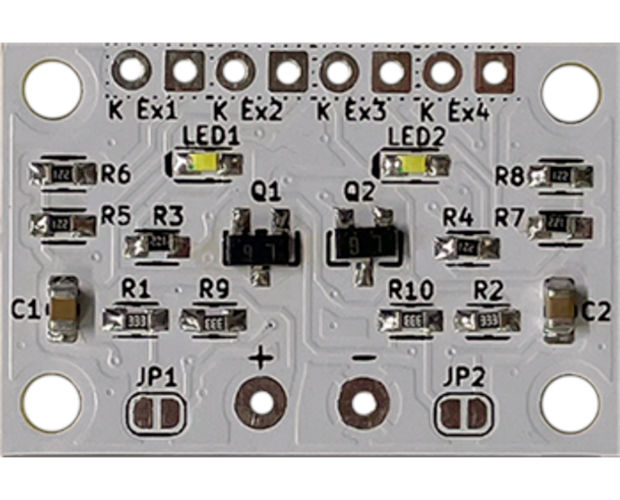

Ex1～Ex4の端子にLEDを追加できます。Kの表示がある方がLEDのK側です。
別売のコード付きチップLED、AP-L21～L25とも簡単に接続できます。

【LK-ST5・LK-ST6の制御に使う】
・LK-ST5_内側と外側でそれぞれ制御.pdf
・LK-ST6_内側と外側でそれぞれ制御.pdf

【製品仕様】
・電源：3.5V～5V　　　　　　　
・基板サイズ：30×20 mm
・消費電流：10mA　　　　　　
・点滅方法：マルチバイブレータ式
・点滅間隔：約0.2～0.4秒 ( 4.5V時 )

■部品サイズ
・抵抗：1608mm
・LED：1608mm 白
・コンデンサ：2012mm
・トランジスタ：TO-236
