STM32開発ボード STM32G030F6搭載
SSCI-105422

web販売価格 :	￥770(税込) 注文受付単位：1
在庫 :	10 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	スイッチサイエンス(SWITCHSCIENCE)
商品コード :	P7P315
品名／型番 :	STM32開発ボード STM32G030F6搭載 / SSCI-105422
登録日 :	2025.7.25

概要

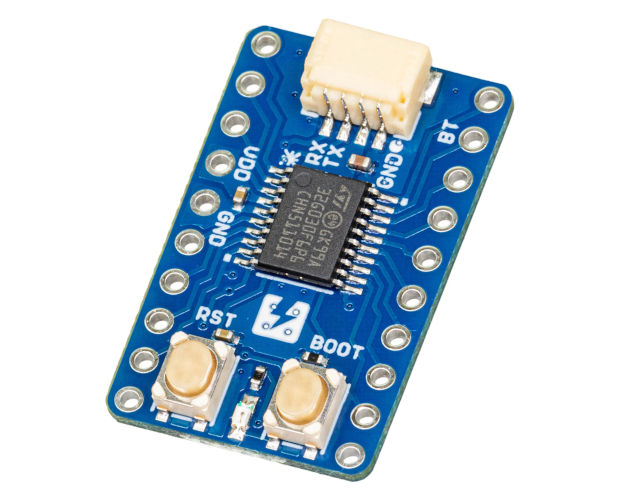

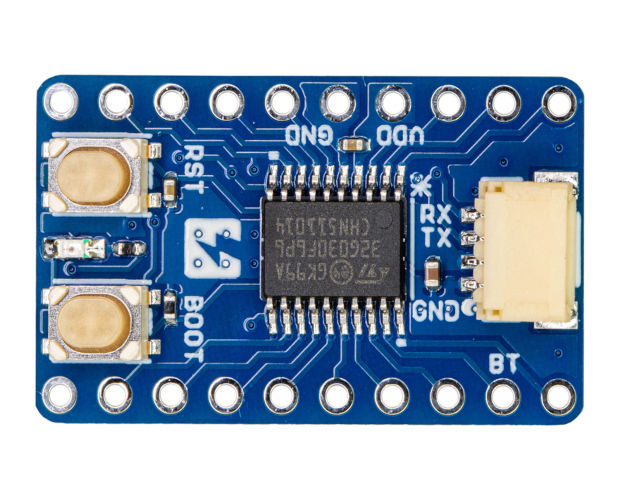

本製品は、STマイクロエレクトロニクス製の32ビットマイコン「STM32G030F6」を搭載した、超小型・低消費電力のマイコンボードです。Cortex-M0+コアをベースにし、最大64 MHzの動作周波数と、32 KBのフラッシュメモリ、8 KBのSRAMを備え、組込み開発や電子工作に最適です。

リセットスイッチRSTとブートモード切替スイッチBOOT、汎用LEDPA4、ソフトウェア書き込み用にJST SH4ピンコネクタを搭載しています。GPIOピンは17本、ADC入力は14本あります。各ピンには複数のダイパッドが内部で接続されています。これは“マルチボンディング”と呼ばれる技術によるものです。

電源回路は搭載していません。VDDピンに2.0～3.6 Vの電源を接続してください。

この開発ボードには、あらかじめブートローダが書き込まれているため、Arduino IDEを使ってソフトウェアを開発できます。ソフトウェアの書き込みには別途USBシリアル変換アダプターとQwiicケーブルが必要です。

ソフトウェアを書き込むときは、まずブートモード切替スイッチBOOTを押しながら、リセットスイッチRSTを押してください。これでボードが書き込みモードに切り替わります。その後、Arduino IDEからソフトウェアを書き込んでください。

詳細

特長

STマイクロエレクトロニクス 32 bitマイコン STM32G030F6搭載
Arm Cortex-M0+コア、最大64 MHz動作
32 KBフラッシュメモリ
8 KB SRAM
リセットスイッチRSTとブートモード切替スイッチBOOT
汎用LEDPA4
17本のGPIOポート
ソフトウェア書き込み用にJST SH4ピンコネクタ

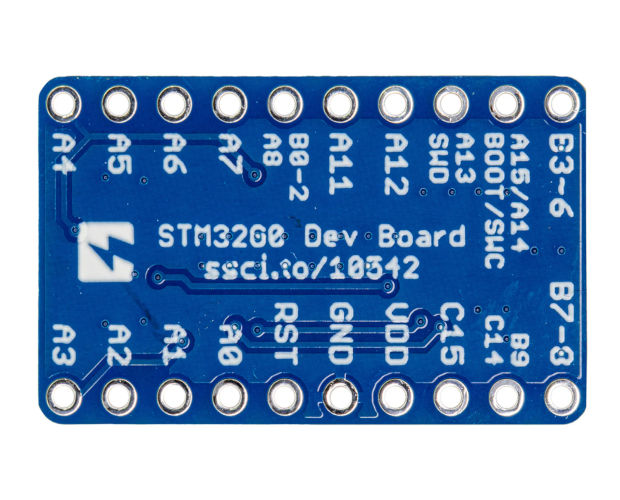

ピン配置

すべてのGPIOピンは5 Vトレラントです。

この図はPinout Leaf Generatorで作成しています。

資料

Arduino IDEで開発する手順

次のURLをファイル→基本設定→追加のボードマネージャーのURLに追記してください。

https://github.com/stm32duino/BoardManagerFiles/raw/main/package_stmicroelectronics_index.json

ボードマネージャからSTM32 based boardsをインストールしてください。
STM32マイコンにファームウェアを書き込むためのツールSTM32CubeProgrammerをインストールしてください。
USBシリアル変換アダプターのVCCを3.3 Vに切り替え（ジャンパー）、USBシリアル変換アダプターと開発ボードを次のように接続してください。

Qwiic/STEMMA QTコネクタ→USBシリアル変換アダプター

GND 黒→GND

VCC 赤→VCC ※3.3 V

SDA 青→RX

SCL 黄→TX

ブートモード切替スイッチBOOTを押したままリセットスイッチRSTを押してください。
次のようにボードの設定を行いスケッチを書き込んでください。
ボード : Generic STM32G0 series
ポート : COM8※USBシリアル変換が接続されているポート
Board part number : Generic G030F6Px
Upload method : STM32CubeProgrammer (Serial)
USB support (if available) : None
U(S)ART support : Enabled (generic 'Serial')
