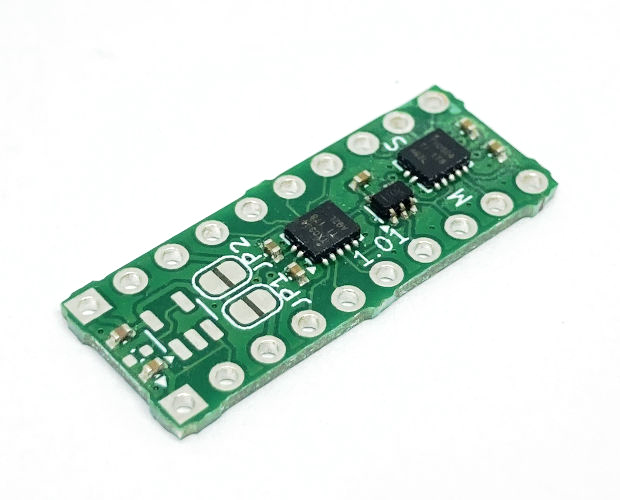

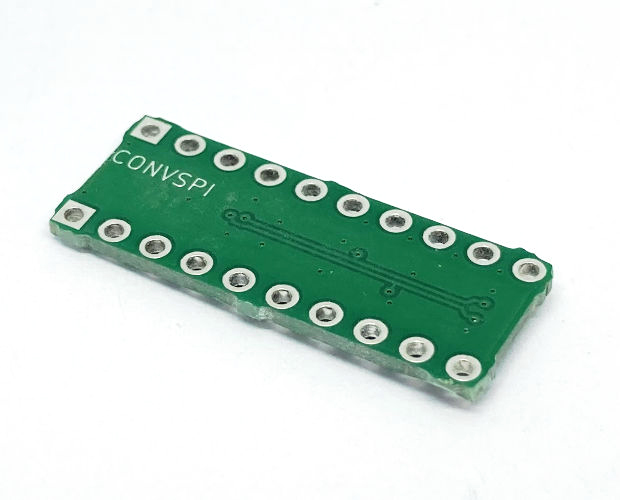

ZHT Elec SPI信号電圧変換基板
CONVSPI
| web販売価格 : | ￥850(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 8 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P7P31E |
| 品名／型番 : | ZHT Elec SPI信号電圧変換基板 / CONVSPI |
| 登録日 : | 2025.7.25 |
概要
本基板はSPIの信号電圧変換基板です。マスター側の1.2Vから5Vまでの信号電圧をスレーブ側の1.2Vから5Vまでの電圧に変換します。SPIの SCLK/MOSI/MISO/CS だけでなく、RESETやINT 入出力ロジック信号各1本も電圧変換できます。また、SOT-23-5サイズのLDOを搭載可能でスレーブ側に電源がない場合、スレーブ側信号電源電圧の生成ならびにLDOの電流供給能力までであればスレーブ側のデバイスに電源を供給する事ができます。
詳細
主な仕様
・信号電圧変換：SPI 4線、入出力ロジック信号各1本の信号変換
・変換電圧：1.2V - 5V
・SCLKスピード：20MHz (min)
・LDO搭載可能
●開発元：ZHT Elec
●サポートページ：zhtelec/CONVSPI (Github)
・信号電圧変換：SPI 4線、入出力ロジック信号各1本の信号変換
・変換電圧：1.2V - 5V
・SCLKスピード：20MHz (min)
・LDO搭載可能
●開発元：ZHT Elec
●サポートページ：zhtelec/CONVSPI (Github)
