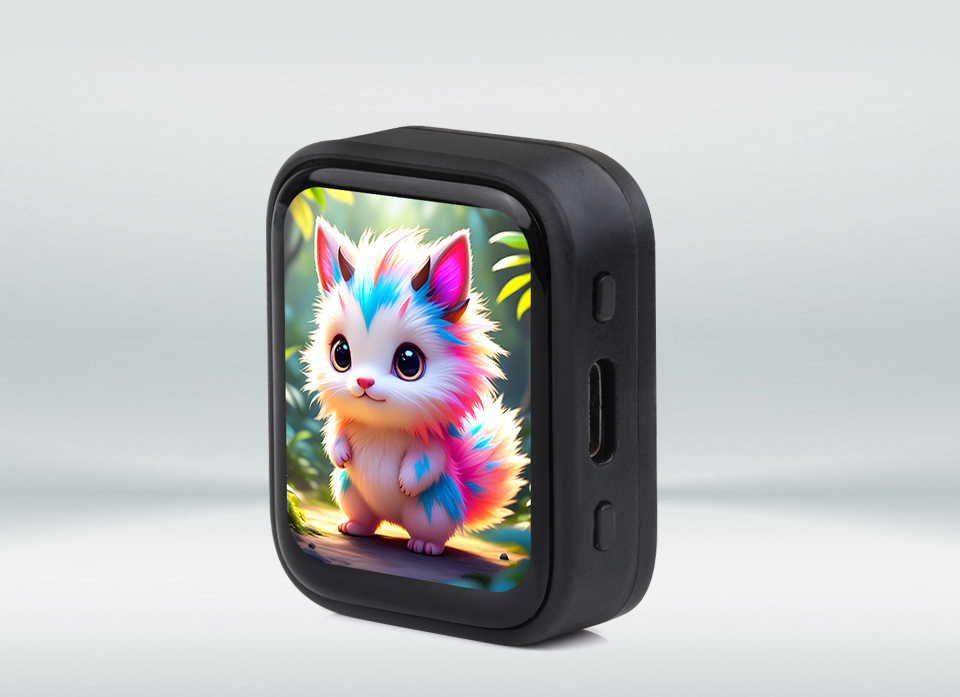

WAVESHARE RP2350搭載 1.8インチ AMOLED タッチスクリーン開発ボード (ケース付)
WAVESHARE-31296
| web販売価格 : | ￥4,983(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 2 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P81316 |
| 品名／型番 : | WAVESHARE RP2350搭載 1.8インチ AMOLED タッチスクリーン開発ボード (ケース付) / WAVESHARE-31296 |
| 登録日 : | 2025.8.1 |
概要
RP2350搭載 1.8インチ368×448ピクセル AMOLED タッチディスプレイ開発ボードです。コンパクトなサイズに、1.8インチ AMOLED 静電容量タッチディスプレイ、電源管理IC、6軸センサ（加速度3軸+ジャイロスコープ3軸）、リアルタイムクロックIC、低消費電力オーディオコーデックICなどを搭載、開発が容易で、製品にすぐ組み込めます。
詳細

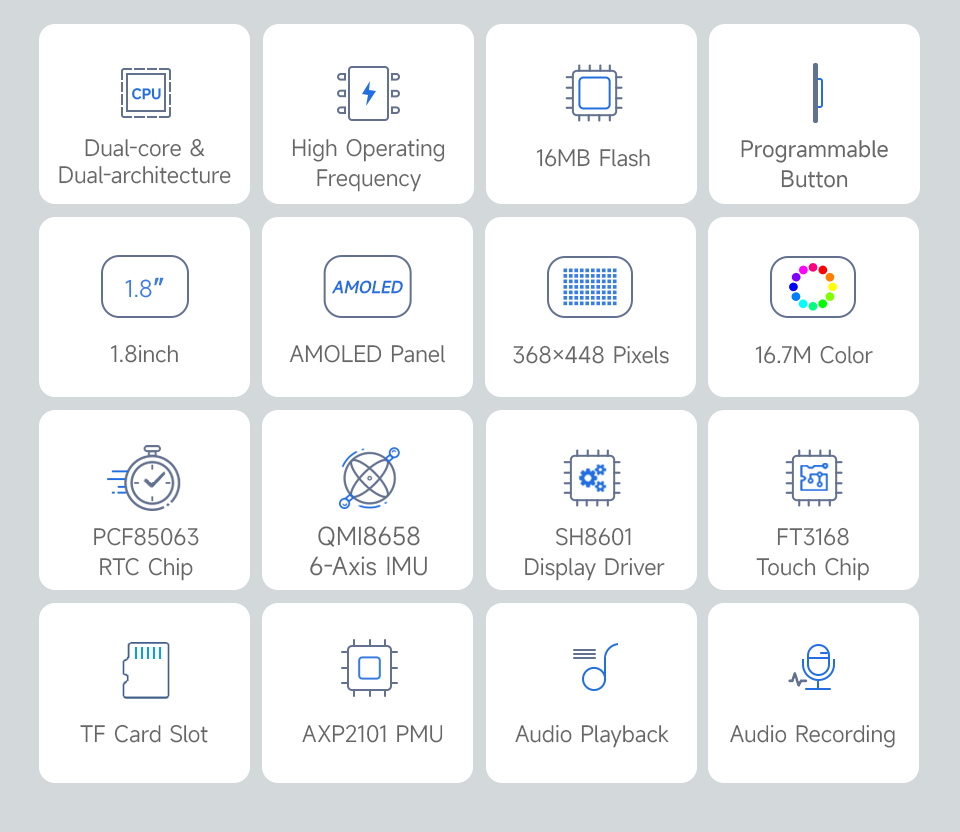

特徴
- RP2350A マイクロコンピュータ搭載
- デュアルコア/デュアルアーキテクチャ：デュアルARM Cortex-M33 またはデュアル Hazard3 RISC-V プロセッサ対応、最高クロック150 MHz
- SRAM 520 KB､フラッシュメモリ 16 MB
- Type-C USBコネクタ
- 1.8インチ AMOLED ディスプレイ （解像度 368 × 448、16.7 Mカラー）
- ディスプレイドライバ SH8601 （QSPI通信）、静電容量タッチIC FT3168 （I2C通信）
- リチウム電池用MX1.25 2P コネクタ
- USB 1.1 デバイス/ホスト対応
- 低消費電力スリープ/ドーマントモード
- USBマスストレージによるドラッグアンドドロッププログラミング

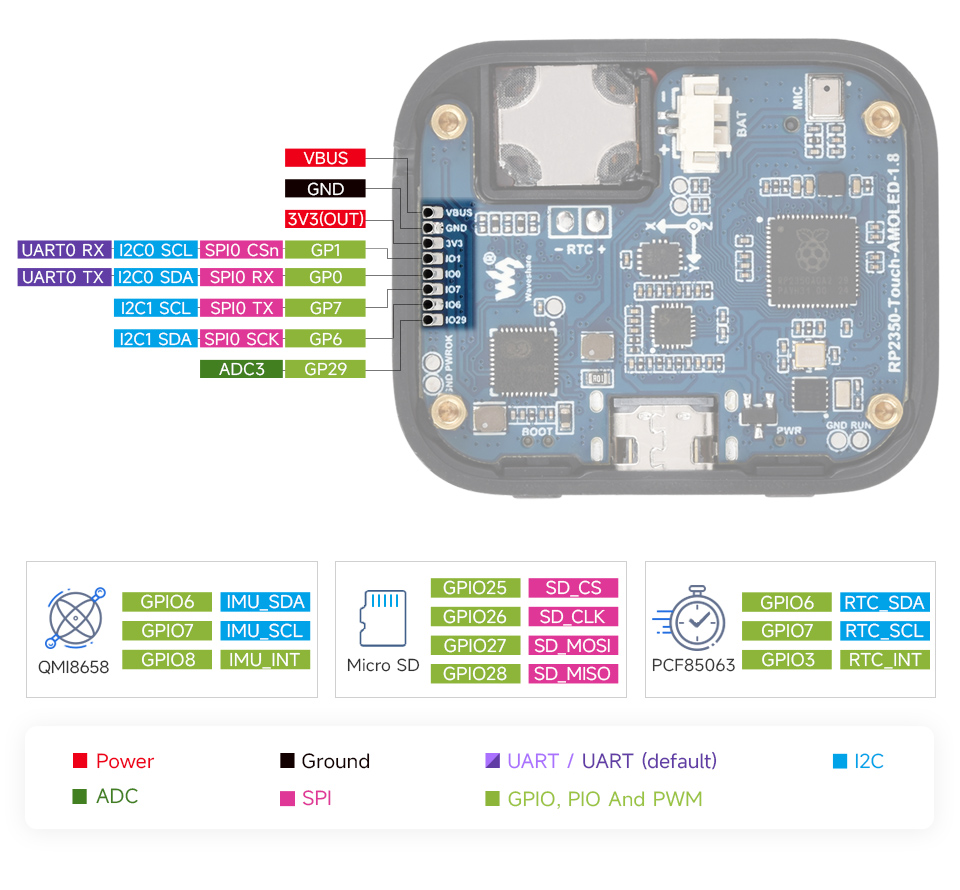

- 5 × マルチファンクション GPIO
- 2 × I2C、1 × UART、1 × 12ビット ADC、5 × PWM
- 高精度クロック/タイマ内蔵
- 温度センサ
- ハードウェア浮動小数点ライブラリ内蔵
- カスタムペリフェラル対応12 × プログラマブル I/O (PIO) ステートマシン
ディスプレイ
| LEDパネル | AMOLED |
| ディスプレイサイズ | 1.8 インチ |
| 解像度 | 368（H）x 448（V） |
| パネルサイズ | 28.7 mm × 34.94 mm |
| 画素サイズ | 0.078 mm x 0.078 mm |
| 表示色数 | RGB 16.7 M |
| 輝度 | 350 cd/㎡ |
| コントラスト比 | 100000：1 |
| ディスプレイIC | SH8601（QSPI） |
| タッチIC | FT3168（I2C） |
| センサIC | QMI8658 |
| 加速度 | 分解能：16ビット 測定範囲：±2/±4/±8/±16 g |
| ジャイロスコープ | 分解能：16ビット 測定範囲：±16/±32/±64/±128/±256/±512/±1024/±2048°/sec |

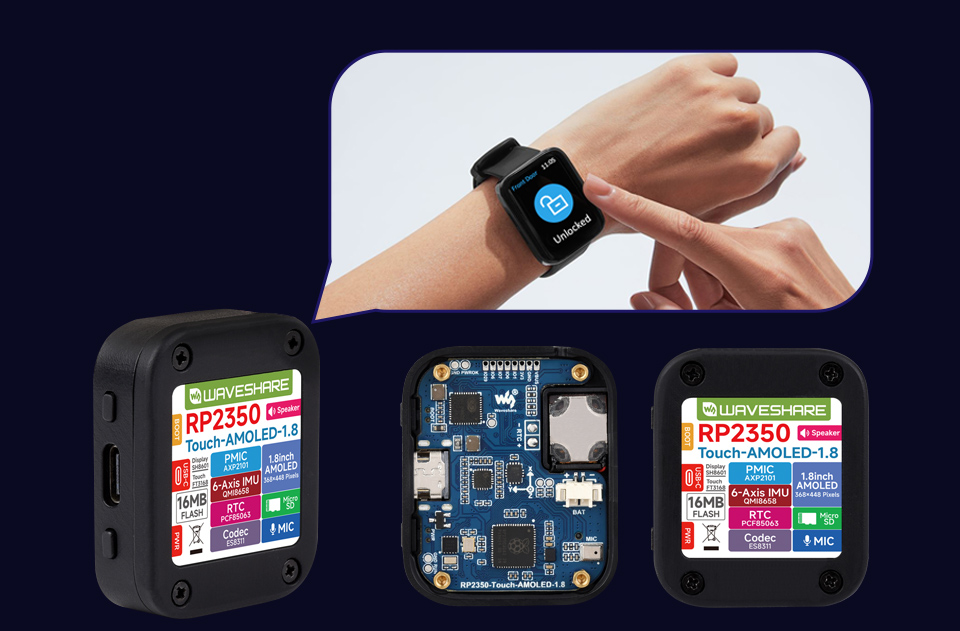

※ウォッチバンド及び固定用アタッチメントは商品に含まれません
※3.7 V リチウムバッテリは商品に含まれません

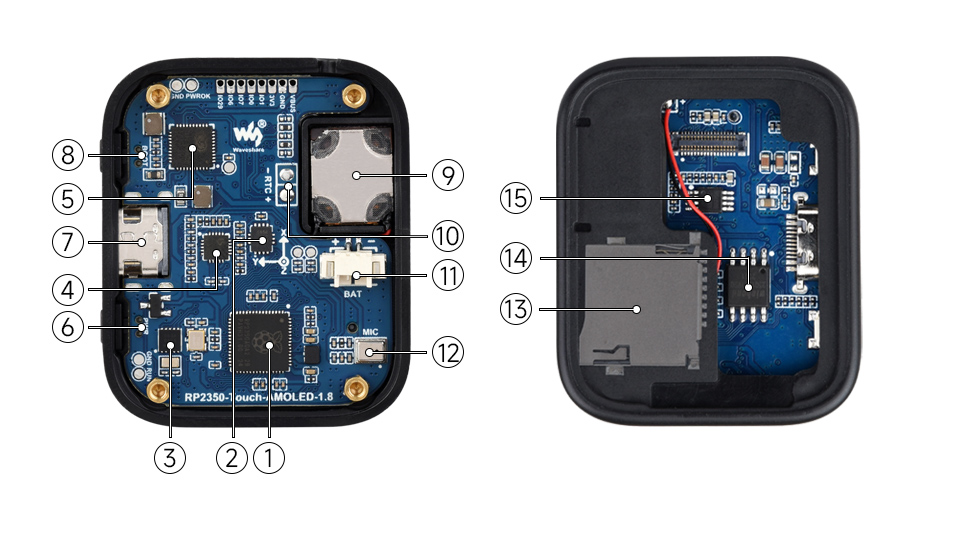

内部主要部品 説明
- RP2350A
デュアルコア/デュアルアーキテクチャ設計、最大周波数 150 Mhz - QMI8658
6軸IMU （3軸ジャイロスコープ＋3軸加速度計） - PCF85063
RTC チップ - ES8311
低消費電力モノラルオーディオコーデック - AXP2101
電源管理 IC - PWR ボタン
システム電源ON/OFF、カスタム機能対応 - Type-C コネクタ
プログラミング用、USB 1.1デバイス/ホスト対応 - BOOT ボタン
デバイス起動/デバッグ用 - スピーカー
- バックアップバッテリパッド
バックアップバッテリ接続によりメインバッテリ交換時のRTC機能を保証 - MX1.25 リチウムバッテリコネクタ
3.7 V リチウムバッテリ(別売）用MX1.25 2P コネクタ、充放電対応（電池をケース内に収納する場合は 3.85 × 24 × 28 mm 以内） - マイクロフォン
- TF カードスロット
- W25Q128JVSIQ
16MB NORフラッシュ - NS4150B
オーディオパワーアンプ

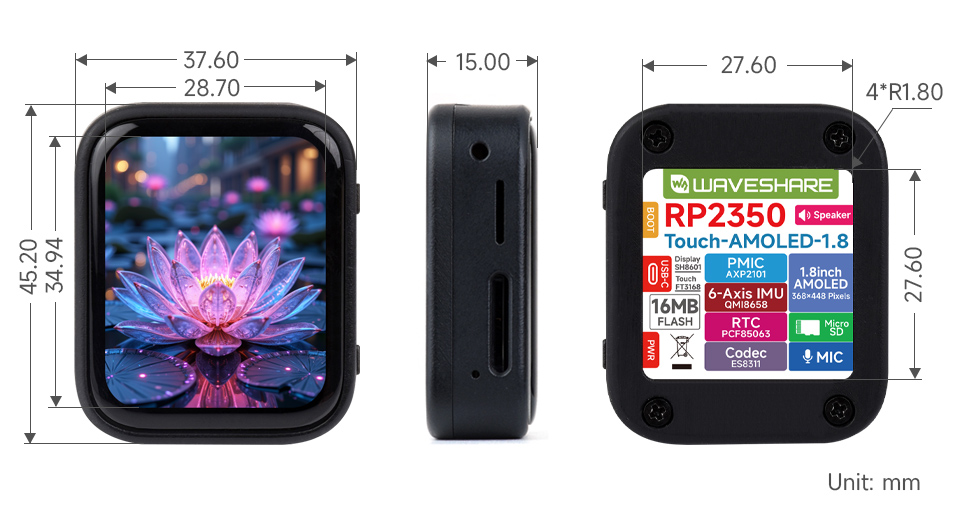

寸法図
資料
