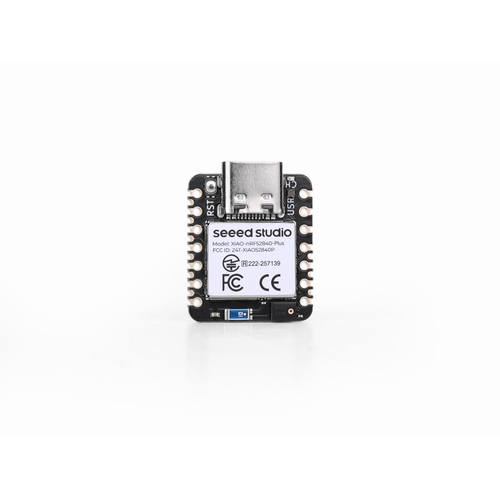

Seeed Studio XIAO nRF52840 Sense Plus 【スイッチサイエンス取寄品】
SEEED-102010694
| web販売価格 : | ￥3,104(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 通常5営業日以内出荷 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P87S4C |
| 品名／型番 : | Seeed Studio XIAO nRF52840 Sense Plus 【スイッチサイエンス取寄品】 / SEEED-102010694 |
| 登録日 : | 2025.8.7 |
この商品の関連ハッシュタグ
#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)
概要
Nordic製nRF52840が搭載された超小型、省電力のBluetooth開発ボードです。6軸IMUの他にパルス密度変調のマイクを搭載。
詳細

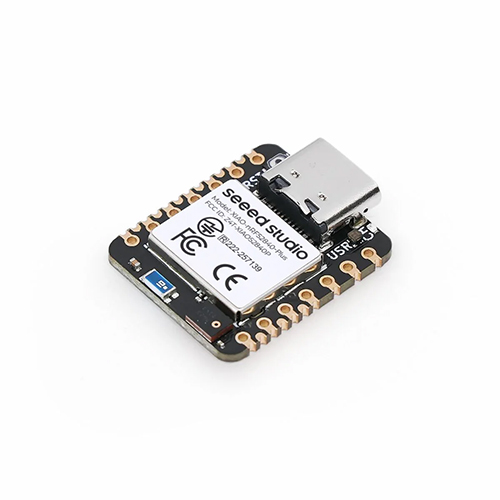

Bluetooth 5.0 対応Nordic製nRF52840が搭載された超小型開発ボードで好評のSeeed Studio XIAO nRF52840 Senseの新バージョンです。1.27 mmピッチの端面スルーホールが追加されたことによりほぼ同じサイズのままI/Oが9本増えています。
nRF52840は Arm Cortex-M4 をベースとし、64 MHzで駆動します。Deep Sleep モードでの消費電流は 5 μAほどで、超小型、省電力なBluetooth開発ボードです。そのほかにUSB Type-C端子や、電源LED、PWM端子、UART、I2C、小型アンテナ、NFC、充電制御回路等が搭載されています。
Seeed Studio XIAO nRF52840 Plusの機能に加え、二つのセンサが搭載されています。そのうちの1つは、nRF52840チップのPDM（Pulse Density Modulation）モジュールで作られたMSM261D3526H1CPMデジタルマイクです。音声データをリアルタイムで受信可能、音声認識に使用することができます。もう一つは、6軸の慣性計測ユニット（IMU）で、ジェスチャー認識などのTinyMLプロジェクトに適用できます。これらのオンボードセンサにより、ボードの小型さを保ちながらもユーザーに大きな利便性が提供されます。
※ I/Oポートが少なくても良い場合は従来品Seeed Studio XIAO nRF52840 Senseもどうぞ。
仕様
ピン配置
内容物
【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
nRF52840は Arm Cortex-M4 をベースとし、64 MHzで駆動します。Deep Sleep モードでの消費電流は 5 μAほどで、超小型、省電力なBluetooth開発ボードです。そのほかにUSB Type-C端子や、電源LED、PWM端子、UART、I2C、小型アンテナ、NFC、充電制御回路等が搭載されています。
Seeed Studio XIAO nRF52840 Plusの機能に加え、二つのセンサが搭載されています。そのうちの1つは、nRF52840チップのPDM（Pulse Density Modulation）モジュールで作られたMSM261D3526H1CPMデジタルマイクです。音声データをリアルタイムで受信可能、音声認識に使用することができます。もう一つは、6軸の慣性計測ユニット（IMU）で、ジェスチャー認識などのTinyMLプロジェクトに適用できます。これらのオンボードセンサにより、ボードの小型さを保ちながらもユーザーに大きな利便性が提供されます。
※ I/Oポートが少なくても良い場合は従来品Seeed Studio XIAO nRF52840 Senseもどうぞ。
仕様
- CPU：Nordic製 nRF52840 ARM Cortex 32 bit 浮動小数点演算ユニット付 64MHz プロセッサ
- ワイヤレス：Bluetooth 5.0、BLE、NFC
- 寸法：21 x 17.8 mm
- 消費電流： 5 μA（DeepSleepモード時）
- バッテリ充電IC：BQ25101
- インターフェース（朱字は従来品Seeed Studio XIAO nRF52840 Senseからの変更点）
- 2 x UART
- 1 x I2C
- 2 x SPI
- 1 x NFC
- 1 x SWD
- 20 x GPIO
- 6 x ADC
- 1 x LED（3 in 1）
- 1 x 充電インジケータLED
- 1 x リセットボタン
- 1 x PDMマイクロフォン
- 1 x 6 DoF IMU（LSM6DS3TR-C）
- フラッシュメモリ
- オンチップ：1 MB
- オンボード：2 MB
- 端面スルーホールで基板に直接ハンダ付け可能
- 電源
- 動作電圧：3.3 V
- 入力電圧：5 V （VIN）

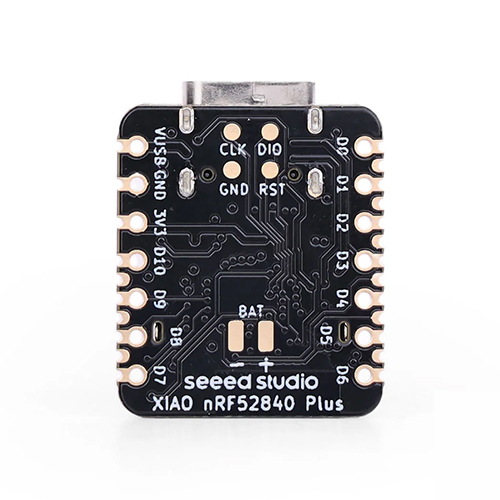

ピン配置
内容物
- 1 x Seeed Studio XIAO nRF52840 Sense Plus
※ ロットにより2 x 2.54 mmピッチ ピンヘッダが付属しますが、Seeedは「Seeed Studio XIAO Plusシリーズは面実装が前提で、ピンヘッダは同梱されません」としており、入っていたらアタリと考えてください
- Wiki
- nRF52840 datasheet
- 回路図（ダウンロード）
