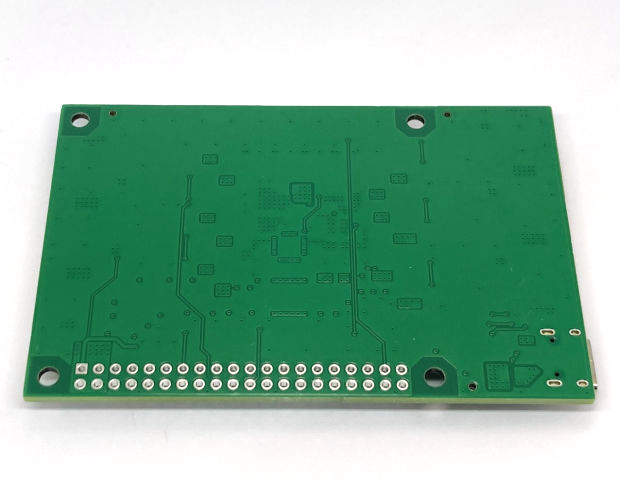

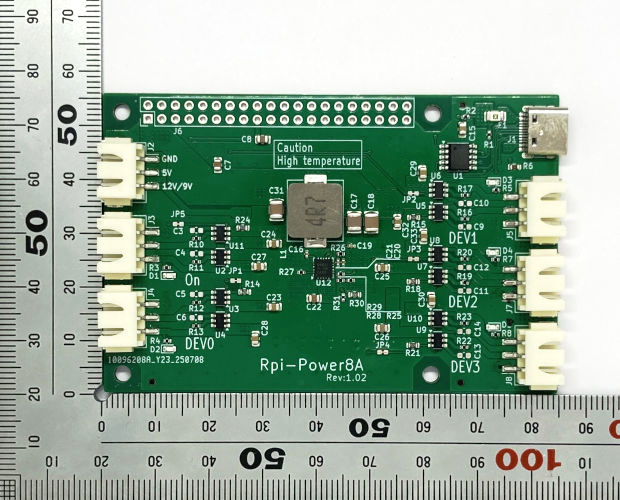

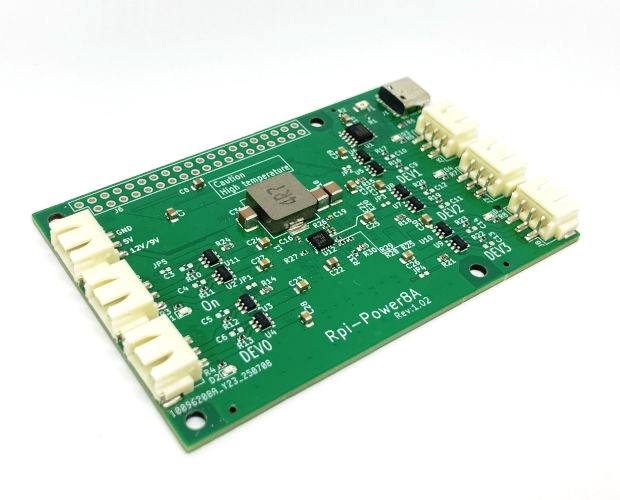

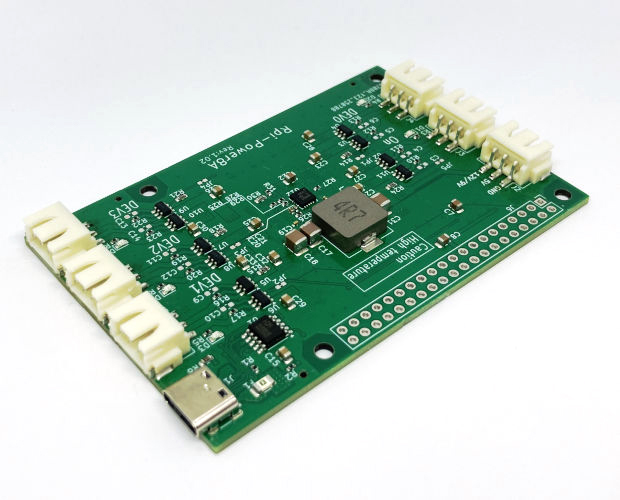

ZHT Elec Raspberry Pi 5 電源基板
Rpi-Power8A
| web販売価格 : | ￥4,370(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P8M312 |
| 品名／型番 : | ZHT Elec Raspberry Pi 5 電源基板 / Rpi-Power8A |
| 登録日 : | 2025.8.22 |
概要
本基板は、USB PD（Power Delivery）アダプタから12V入力を受け、Raspberry Pi 5および周辺機器へ5.3V 最大8Aの安定給電を行う電源基板です。さらに、12Vおよび5.3V出力のON/OFF制御機能を備えた電源出力コネクタがあり拡張性があります。
詳細
【主な仕様】
●入力：USB PD（要 12V出力対応品）
●出力 1：5.3V 最大8A（Raspberry Pi 本体＋外部機器用）
●出力 2：12V（外部機器用）
●5V/12V 出力コネクタ 6個搭載, 個別ON/OFF制御機能 (一部常時ON)
【機能説明】
1. USB PD入力（12V）
・USB PDトリガー回路を用い、USB PDアダプタから12Vを取得します。
(USB PDアダプタは 12V 出力できるものが必要)
2. 5.3V / 12Vの電源供給
・5.3V 8A出力
・12V 出力, USB PDから得た12Vをそのまま外部機器に供給可能です。
・高効率DC-DCコンバータで12Vを5.3Vに降圧し、最大8Aまで供給可能です。
・複数の外部機器のON/OFF制御が可能です。
3. Raspberry Pi への電源供給
・5.3V 2x20P コネクタを介してを供給します。
・Raspberry Pi 最大電流5Aが必要な場合でも十分に供給できます。
4. 外部電源供給コネクタ（5.3V/12V）
・ハイサイドスイッチを用い、5.3V/12V出力を個別にON/OFF可能です。
・制御はGPIOから行えます。
・Raspberry Piのシャットダウン信号や外部イベントに連動した電源制御も実装できます。
●開発元：ZHT Elec
●サポートページ：zhtelec/Rpi-Power8A (Github)
●入力：USB PD（要 12V出力対応品）
●出力 1：5.3V 最大8A（Raspberry Pi 本体＋外部機器用）
●出力 2：12V（外部機器用）
●5V/12V 出力コネクタ 6個搭載, 個別ON/OFF制御機能 (一部常時ON)
【機能説明】
1. USB PD入力（12V）
・USB PDトリガー回路を用い、USB PDアダプタから12Vを取得します。
(USB PDアダプタは 12V 出力できるものが必要)
2. 5.3V / 12Vの電源供給
・5.3V 8A出力
・12V 出力, USB PDから得た12Vをそのまま外部機器に供給可能です。
・高効率DC-DCコンバータで12Vを5.3Vに降圧し、最大8Aまで供給可能です。
・複数の外部機器のON/OFF制御が可能です。
3. Raspberry Pi への電源供給
・5.3V 2x20P コネクタを介してを供給します。
・Raspberry Pi 最大電流5Aが必要な場合でも十分に供給できます。
4. 外部電源供給コネクタ（5.3V/12V）
・ハイサイドスイッチを用い、5.3V/12V出力を個別にON/OFF可能です。
・制御はGPIOから行えます。
・Raspberry Piのシャットダウン信号や外部イベントに連動した電源制御も実装できます。
●開発元：ZHT Elec
●サポートページ：zhtelec/Rpi-Power8A (Github)
