ZHT Elec Raspberry Pi用ユニバーサル基板 5V ON/OFF制御可能 パススルーコネクタ付き
Rpi-Universal2CN
| web販売価格 : | ￥980(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 10 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | P8M313 |
| 品名／型番 : | ZHT Elec Raspberry Pi用ユニバーサル基板 5V ON/OFF制御可能 パススルーコネクタ付き / Rpi-Universal2CN |
| 登録日 : | 2025.8.22 |
概要

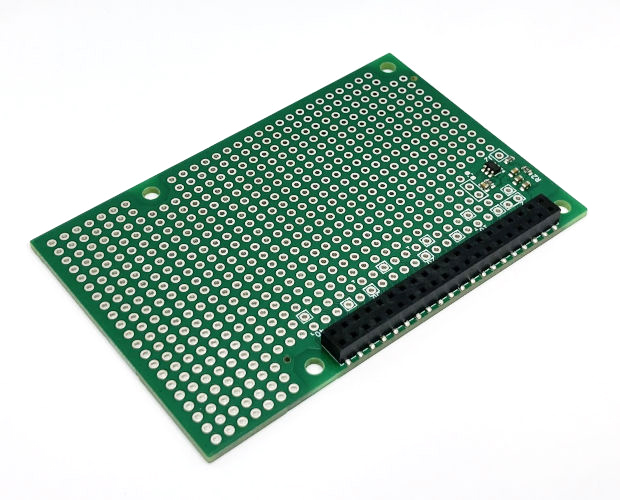

【パススルーコネクタ付き(実装済み)】

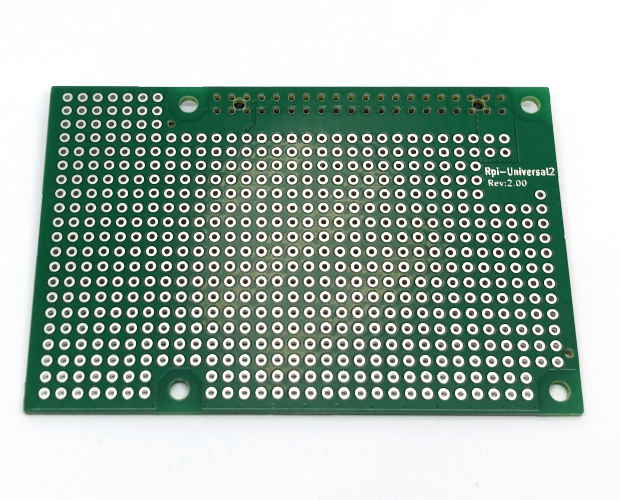

本基板は、Raspberry Pi用ユニバーサル基板です。取り付け穴位置、電源信号コネクタ位置、ピン配置がRaspberry Pi 基板と同様になります。またRaspberry PiのLANコネクタ、USBコネクタ付近まで基板が延びているので本基板上にあるコネクタを、LANコネクタ、USBコネクタと同じ面に配置できます。

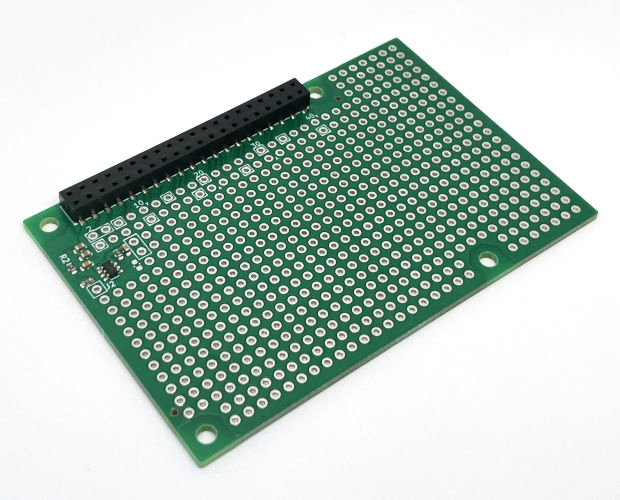

基板上に5Vの制御回路を搭載しています。この回路のON/OFF制御はデフォルト3.3Vと連動しています。もし、Raspberry Pi 5の場合“
J2ピンをGPIOに接続するでプログラム上で5VのON/OFF制御をすることができます。
(別途Raspberry Pi 接続コネクタ(2x20P) ならびにスペーサーをご購入ください。要はんだ付け)
本基板は、Raspberry Pi用ユニバーサル基板です。取り付け穴位置、電源信号コネクタ位置、ピン配置がRaspberry Pi 基板と同様になります。またRaspberry PiのLANコネクタ、USBコネクタ付近まで基板が延びているので本基板上にあるコネクタを、LANコネクタ、USBコネクタと同じ面に配置できます。
基板上に5Vの制御回路を搭載しています。この回路のON/OFF制御はデフォルト3.3Vと連動しています。もし、Raspberry Pi 5の場合“
sudo rpi-eeprom-config -e”で“POWER_OFF_ON_HALT=1”に追加変更すると、Raspberry Pi 5を電源OFFした時に3.3VもOFFになり5VもOFFすることができます。(GPIOピン2、ピン4は従来通り常に5Vが出ています)J2ピンをGPIOに接続するでプログラム上で5VのON/OFF制御をすることができます。
(別途Raspberry Pi 接続コネクタ(2x20P) ならびにスペーサーをご購入ください。要はんだ付け)
詳細
主な仕様

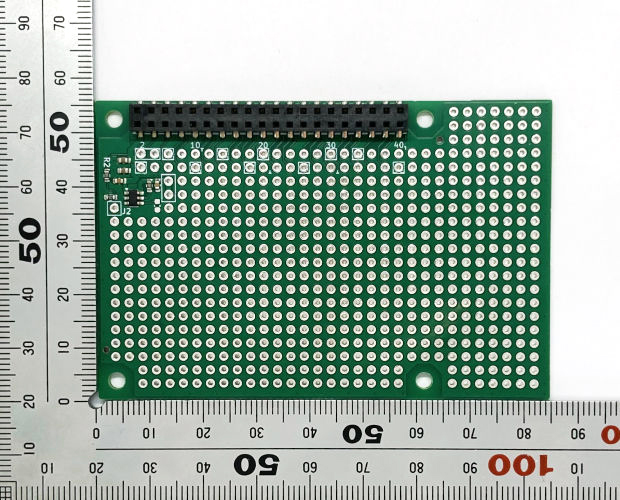

・Raspberry Pi基板と同じサイズ
・LAN、USBコネクタと同じ面にコネクタを配置可能
・制御可能な5V出力
制御方法 (ubuntu 24.04)
GPIO24 (pin 18) をJ2に接続して5Vを制御する方法
●開発元：ZHT Elec
●サポートページ：zhtelec/Rpi-Universal (Github)
・Raspberry Pi基板と同じサイズ
・LAN、USBコネクタと同じ面にコネクタを配置可能
・制御可能な5V出力
制御方法 (ubuntu 24.04)
GPIO24 (pin 18) をJ2に接続して5Vを制御する方法
sudo gpioset gpiochip4 24=1 # turn on the 5V
sudo gpioset gpiochip4 24=0 # turn off the 5V
●開発元：ZHT Elec
●サポートページ：zhtelec/Rpi-Universal (Github)
