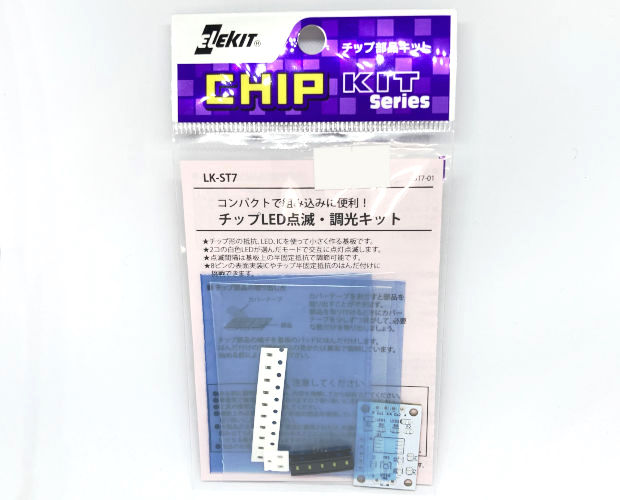

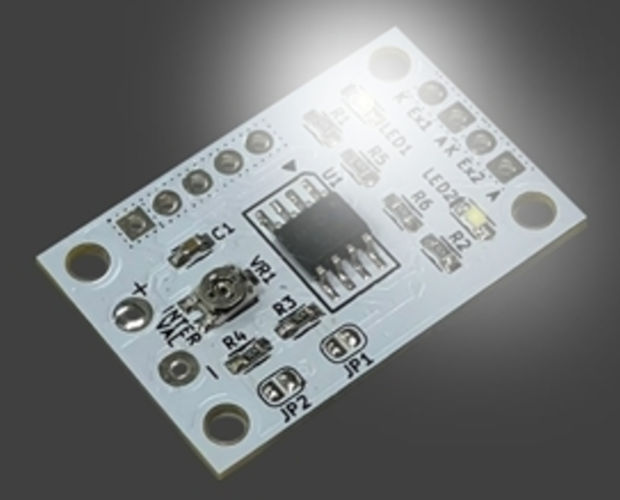

チップLED調光・点滅キット
LK-ST7

コンパクトで組み込みに便利！

web販売価格 :	￥891(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	ネコポス(ヤマト運輸)可能
メーカー :	イーケイジャパン
ブランド :	エレキット
商品コード :	P8T125
品名／型番 :	チップLED調光・点滅キット / LK-ST7
登録日 :	2025.8.29

この商品の関連ハッシュタグ

#イーケイジャパン #エレキット #照明効果キット #チップLED #キット

概要

(1)ピカッピカッと点滅
(2)ジワーっと点滅
(3)調光
(4)切れかけ電球風のランダム点灯
　の4つのモードから1つをジャンパーの設定で選びます。

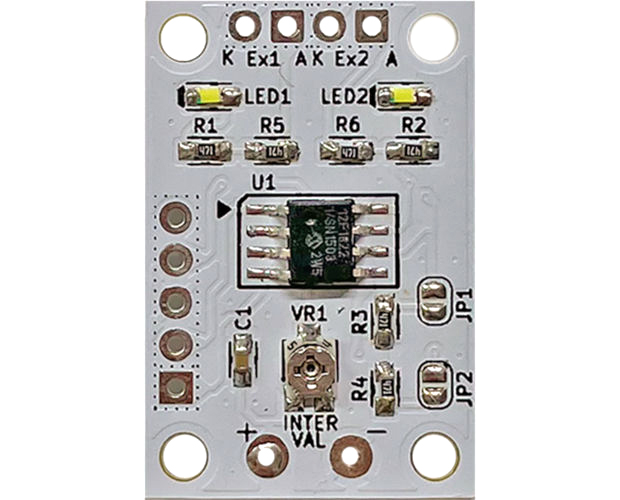

点滅間隔を0.5～2秒の範囲で基板上の半固定抵抗で調節可能です。LED拡張端子付きで2個のLEDを追加できます。
また別売のLK-ST5やLK-ST6の制御信号としても利用できます。

●2コのLEDが選んだモードで交互に点滅
●ボリュームで点滅間隔を調節可能
●8ピンの表面実装ICのはんだ付けに挑戦

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P8T125

詳細

【用意しましょう】はんだ付けに必要なもの
・ピンセット（先が細いもの。）
・フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
　(※0.5～1 mm程度のもの。太いとはんだ付け不良になりやすい。)
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。

【製品仕様】
・電源：3.5V～5V
・基板サイズ：30×20 mm
・点滅間隔：約 0.5～2秒
・消費電流：6mA

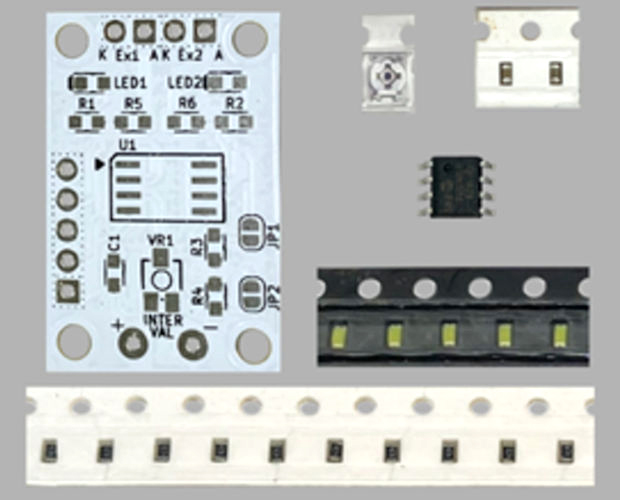

■部品サイズ
・抵抗：1608サイズ
・LED：1608サイズ白
・IC：SOIC8
・コンデンサ：1608サイズ
・半固定抵抗：3mm型
