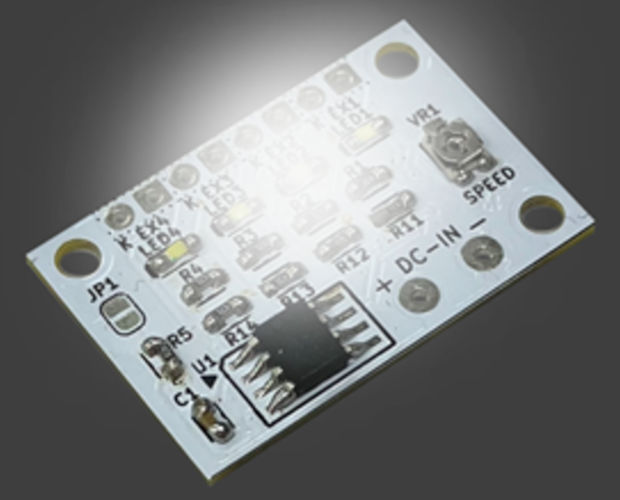

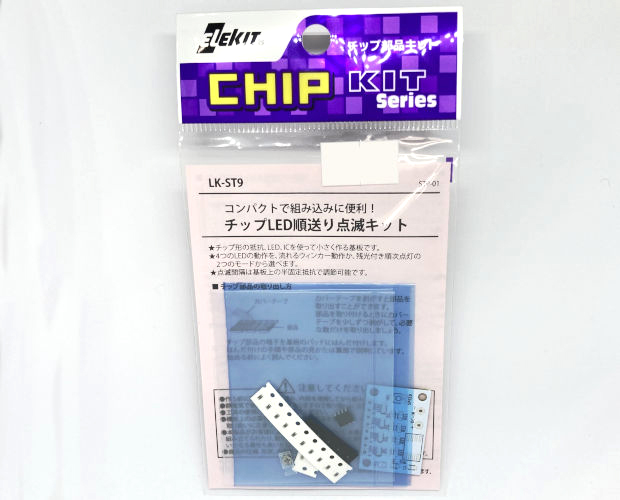

チップLED順送り点滅キット
LK-ST9

コンパクトで組み込みに便利！

web販売価格 :	￥891(税込) 注文受付単位：1
在庫 :	店舗取扱品（納期最短2～3日）在庫数の確認は「問合せフォーム」からお願いします
送料区分 :	ネコポス(ヤマト運輸)可能
メーカー :	イーケイジャパン
ブランド :	エレキット
商品コード :	P8T127
品名／型番 :	チップLED順送り点滅キット / LK-ST9
登録日 :	2025.8.29

この商品の関連ハッシュタグ

#イーケイジャパン #エレキット #照明効果キット #チップLED #キット

概要

4つのLEDの動作を流れるウィンカー動作と残光付き順送り点灯動作の2つのモードから選んで組み立てます。
点滅間隔は0.5秒から2秒の範囲で基板上の半固定抵抗で調節可能です。
LED拡張端子付きで4個のLEDを追加できます。また別売のLK-ST5やLK-ST6の制御信号としても利用できます。
チップ形の抵抗、LEDに加えて8ピンの表面実装ICやチップ半固定抵抗のはんだ付けに挑戦できます。

●4コのLED動作を、流れるウィンカー動作、残光付き順次点灯動作から選べます。
●ボリュームで点滅間隔を調節可能

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=P8T127

詳細

【用意しましょう】はんだ付けに必要なもの
・ピンセット（先が細いもの。）
・フラックス（プリント基板用のもので無洗浄タイプのものに限る。）
・φ1 ～ 0.6mm程度のはんだ
・こて先が細いはんだごて
　(※0.5～1mm程度のもの。太いとはんだ付け不良になりやすい。）
・はんだの状態を見るためのルーペや、スマートフォンのカメラがあると便利です。

【製品仕様】
・電源：3.5V～5V
・基板サイズ：30×20mm
・点滅間隔：約0.5～2秒
・消費電流：10mA

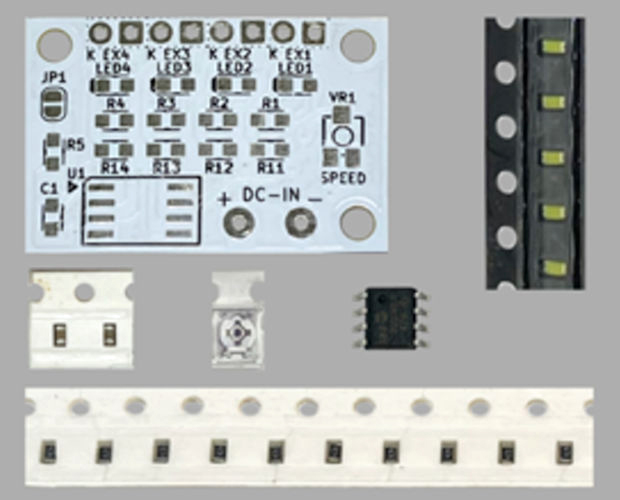

■部品サイズ
・抵抗：1608サイズ
・LED：1608サイズ白
・IC：SOIC8
・コンデンサ：1608サイズ
・半固定抵抗：3mm型
