マルツエレックオーディオ用ディスクリートオペアンプ
TROP-006MF

web販売価格 :	￥4,255(税込) 注文受付単位：1
在庫 :	6 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	P9J313
品名／型番 :	マルツエレックオーディオ用ディスクリートオペアンプ / TROP-006MF
登録日 :	2025.9.19

概要

オーディオ用ディスクリートオペアンプ【TROP-006MF】の概要

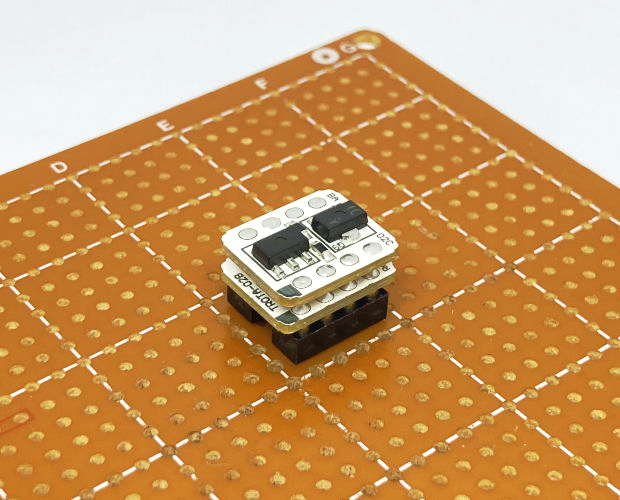

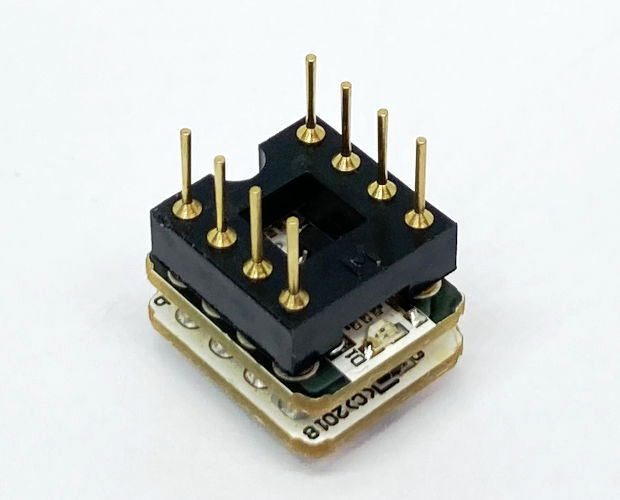

8ピンDIPタイプのオーディオ用ディスクリートオペアンプ
TROP-006MFは、DIPタイプのシングルオペアンプとピン互換性を持たせたFET入力のディスクリートオペアンプです。トランジスタ技術誌に発表されたディスクリートオペアンプTROP-001を改良したものです。改良点は2つで、1つは差動入力段のFET化、もう1つは出力段に新回路を採用したことです。使用したFETの2SK3320は、ノイズ特性や量産バラつきなどが保証されています。その他、回路定数を見直すことによって幅広い動作電源電圧を確保し、過大入力時の応答特性などを改善しています。出力電流は±500mAで、TROP-001から引き継いだ低負荷ドライブ能力は、ローインピーダンスヘッドホンを低歪率で直接ドライブできます。

※データシートPDFの回路図に表示されている1・5・8番ピンは使用しません。なにも接続しないでください。

詳細

・推奨電源電圧：±4.5V～±15V
・THD＋N：0.01%以下(クリッピングパワー、20Hz～20kHz、Av=6dB、30Ω負荷)
・最大出力電流：500mApeak
・残留ノイズ：1μV以下(A 補正、入力ショート、ユニティゲイン)
・fT：2MHz
・スルーレート：±14V/μs(VCC/VEE±12V)
・消費電流：±12mA(VCC/VEE±12V)、±8mA(VCC/VEE±5V)

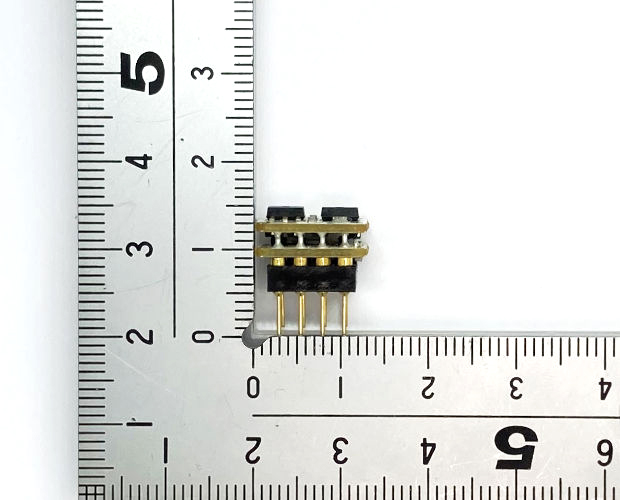

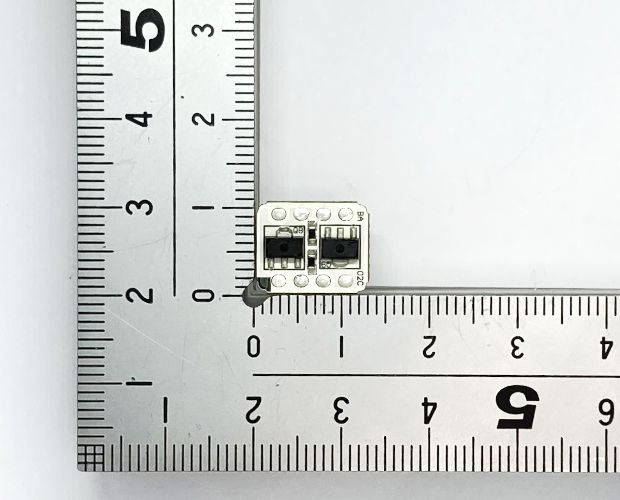

・サイズ：W13×D11×H10mm(端子部含まず)
