M5Stack Tab5
M5STACK-C145

web販売価格 :	￥9,878(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	M5STACK(エムファイブスタック)
商品コード :	P9Q319
品名／型番 :	M5Stack Tab5 / M5STACK-C145
登録日 :	2025.9.26

概要

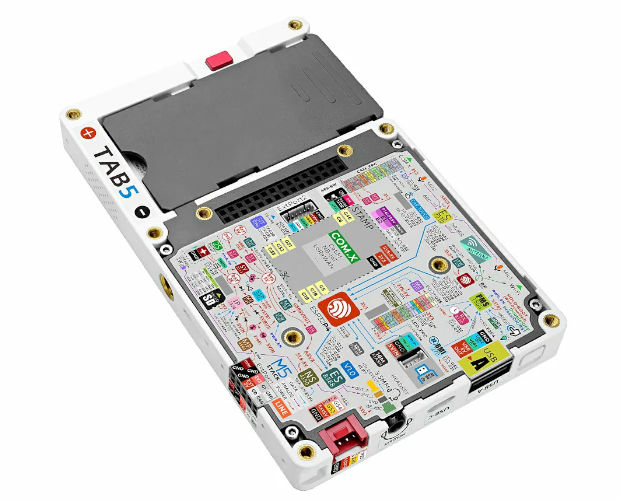

デュアルSoCアーキテクチャで豊富なハードウェアリソースを備えた、高度に拡張可能な開発者向けポータブルIoTターミナル開発デバイスです。メインコントローラにはRISC-VベースのESP32-P4 SoC（16 MB Flash、32 MB PSRAM）、ワイヤレスモジュールは、内蔵3Dアンテナ/外部MMXアンテナポート切替可なESP32-C6-MINI-1U（Wi-Fi 6対応）を採用、様々なデプロイ環境に柔軟に適合し、高速データスループットと低遅延を保証します。

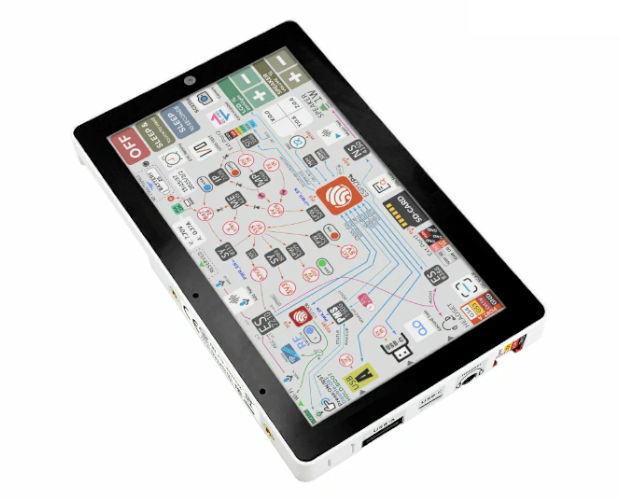

ビジュアルインタラクションには、5インチ1280 x 720 IPS TFTディスプレイ（MIPI-DSI）、タッチ入力はGT911マルチタッチコントローラ（I²C）で、スムーズかつ正確なレスポンスが可能です。解像度　1600 x 1200 の 2メガピクセルカメラ（MIPI-CSI）では、HDビデオキャプチャ、イメージ処理、顔認証やオブジェクト追跡などのエッジAIが可能です。

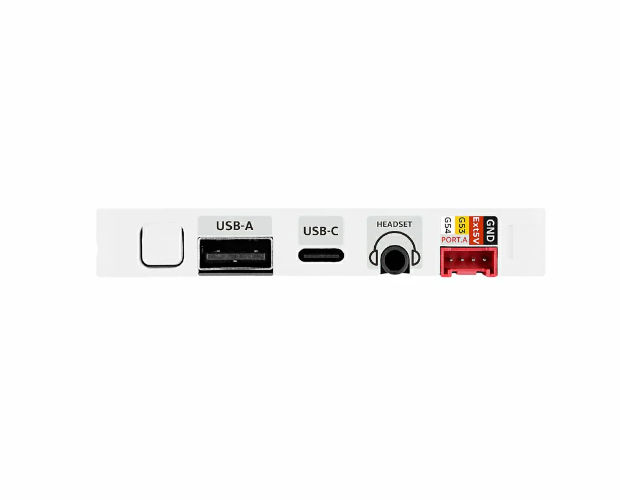

I/Oと拡張は、従来ペリフェラル用にUSB-A（ホスト）とUSB-C（USB-2.0 OTG）、産業用にはRS-485（終端抵抗切替可）、1 x GROVE、 1 x M5BUS、GPIO_EXT、マイクロSDスロット、そしてCat.M/NB-IoT/LoRaWANモジュール用にSTAMPはんだパッドが利用できます。側面のリセット/ブートボタンでは素早いリセットと書き込みが可能です。

オーディオ/ビデオには、高品質オーディオ再生録音用にES7210 AECエコーキャンセラフロントエンド付きES8388オーディオコーデック、デュアルマイクアレイ、3.5 mmジャック、 NS4150B D級アンプ、1 W 8 Ωスピーカを搭載しています。

オンボードの6軸センサ（加速度＋ジャイロ）BMI270 は、MCUウェークアップオンモーションをトリガー可能です。

タイマー/電源管理には、RX8130CEリアルタイムクロック（インタラプトウェークアップ）、2S NP-F550互換リムーバブルリチウムイオン電池（別売）、IP2326充電チップ、MP4560昇圧降圧チップ、INA226リアルタイム監視回路を内蔵、外部電源なしで安定した運用を保証します。側面の電源ボタンではワンタッチで電源をオンオフできます。

構造面では、三脚や他の支持への直接取り付け用にUNC 1/4-20 三脚取付ナットが側面にあり、イメージ処理やデプロイが簡単です。

スマートホーム制御、リモート監視、産業オートメーション、IoTプロトタイピング、教育研究に理想的で、開発者と企業に、機能豊富で拡張可能な高性能プラットフォームを提供します。

注意

ご使用には外部電源またはバッテリー（2S NP-F550 互換リムーバブルリチウムイオン電池 7.4 V、2000 mAh、14.8 Wh）が必要です。

詳細

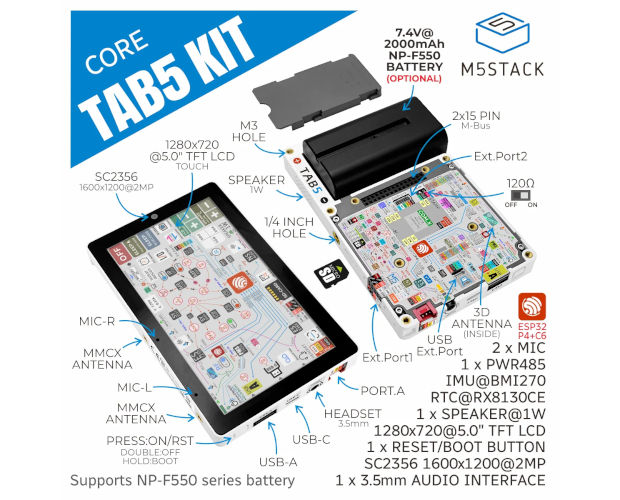

特徴

ESP32-P4 デュアルコア MCU
ESP32-C6 ワイヤレスモジュール
Wi-Fi 6
内蔵3Dアンテナ/MMCX外部アンテナポート
5インチ 720P MIPI-DSIディスプレイ
GT911 マルチタッチ
SC2396 2メガピクセルカメラ
USB-Aホスト＋USB-C OTG
RS-485 産業インターフェース
Grove/M5BUS拡張
マイクロSDカードスロット
STAMP拡張パッド
ES388オーディオコーデック
ES7210 AECデュアルマイクロフォン
1 Wスピーカー + 3.5 mmジャック
BMI270 6軸センサ
RX8130CEリアルタイムクロック
リセット/ブートボタン、電源ボタン
UNC 1/4-20 三脚固定ナット
開発プラットフォーム：
- ESP-IDF

アプリケーション

スマートホームコントローラ
リモート監視システム
IoTデバイス開発
産業オートメーション

仕様

メインコントローラSoC	ESP32-P4NRW32（RISC-V 32ビット、HP デュアルコア400 MHz + RISC-V 32-bit LP シングルコア40 MHz）
ワイヤレスモジュールSoC	ESP32-C6-MINI-1U（Wi-Fi 6@2.4 GHz/Thread/ZigBee対応）
アンテナ	内蔵3Dアンテナ/MMCX外部アンテナポート
Flash	16 MB
PSRAM	32 MB
ディスプレイ	5インチ IPS TFT（1280 x 720)
タッチ	GT911 マルチタッチコントローラ（I²C）
カメラ	SC2356@2 MP（1600 x 1200） MIPI-CSIインターフェース
オーディオ	ES8388 コーデック、ES7210 AECフロントエンド
マイクロフォン	デュアルマイクシステム（AECエコーキャンセル）
スピーカ	1 W @8 Ω NS4150B
ヘッドフォンジャック	3.5 mm
USBポート	USB-A（ホスト）、USB-C（USB 2.0 OTG）
RS485ポート	SIT3088（終端抵抗120 Ω切替）
拡張インターフェース	1 x GROVE、1 x M5BUS、GPIO_EXTヘッダ
ストレージ拡張	マイクロSDカードスロット
拡張パッド	STAMPパッド（Cat.M/NB-IoT/LoRaWANモジュール対応）
モーションセンサ	6軸センサ（加速度＋ジャイロ）BMI270 （インタラプトウェークアップ）
RTC	RX8130CEリアルタイムクロック（インタラプトウェークアップ）
リセット/ブートボタン	リセット/書き込み用シングルボタン
充電管理	IP2626充電コントローラ
電源監視	INA226（バス電流/電圧監視）
バッテリー（別売）	2S NP-F550 互換リムーバブルリチウムイオン電池（7.4 V、2000 mAh、14.8 Wh）
製品サイズ	128.0 x 80.0 x 12.0 mm
製品重量	124.0 g
パッケージサイズ	148.0 x 103.0 x 21.0 mm
総重量	162.5 g
