Picossci 2B RP2350B ピッチ変換基板
SSCI-105071
| web販売価格 : | ￥2,310(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 9 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | スイッチサイエンス(SWITCHSCIENCE) |
| 商品コード : | P9Q31B |
| 品名／型番 : | Picossci 2B RP2350B ピッチ変換基板 / SSCI-105071 |
| 登録日 : | 2025.9.26 |
概要

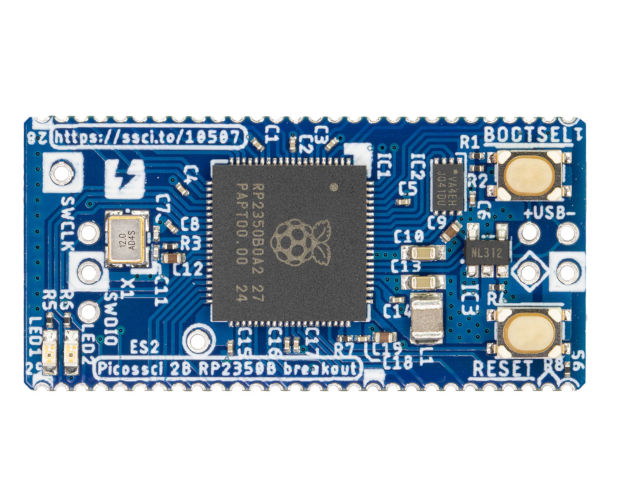

80ピンパッケージの RP2350B と、コアとなる周辺回路をまとめたマイコンボードです。基板上には Flash-ROM、水晶発振子、電源回路、スイッチ、LED が集積されています。
RP2350B の機能を最大限使えるように、全てのIOピンとSWD端子、USB端子を引き出しています。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになっています。また基板の厚みは1.0 mmです。
RP2350B の機能を最大限使えるように、全てのIOピンとSWD端子、USB端子を引き出しています。この基板を利用した基板の設計自由度を上げるため、USBコネクタそのものは搭載していません。
他の基板に実装しやすい1.27 mmピッチの端面スルーホール仕上げになっています。また基板の厚みは1.0 mmです。
詳細
基板仕様
ピン配置
資料
- RP2350B 搭載
- 32 Mbit Flash ROM 搭載
- 12.000 MHz水晶発振子搭載
- 3.3 V／700 mA 出力電源回路搭載（3.5 V 〜 6.0 V 入力）
- RESET ボタン、BOOTSELボタン搭載
- 2 x LED（赤／黄緑）搭載（GP24／GP25 ピンと共用）
- 入出力ピンは 28ピン（1.27 mm ピッチ）× 2列

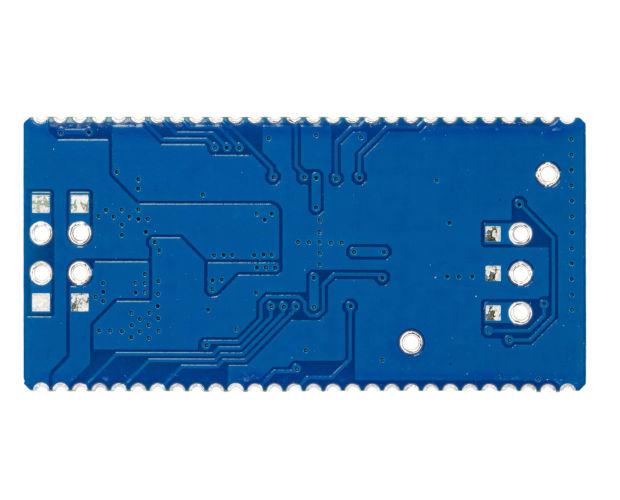

- 入出力ピン、USB 信号は端面スルーホール仕上げ
- SWD信号、USB 信号はスルーホール仕上げ

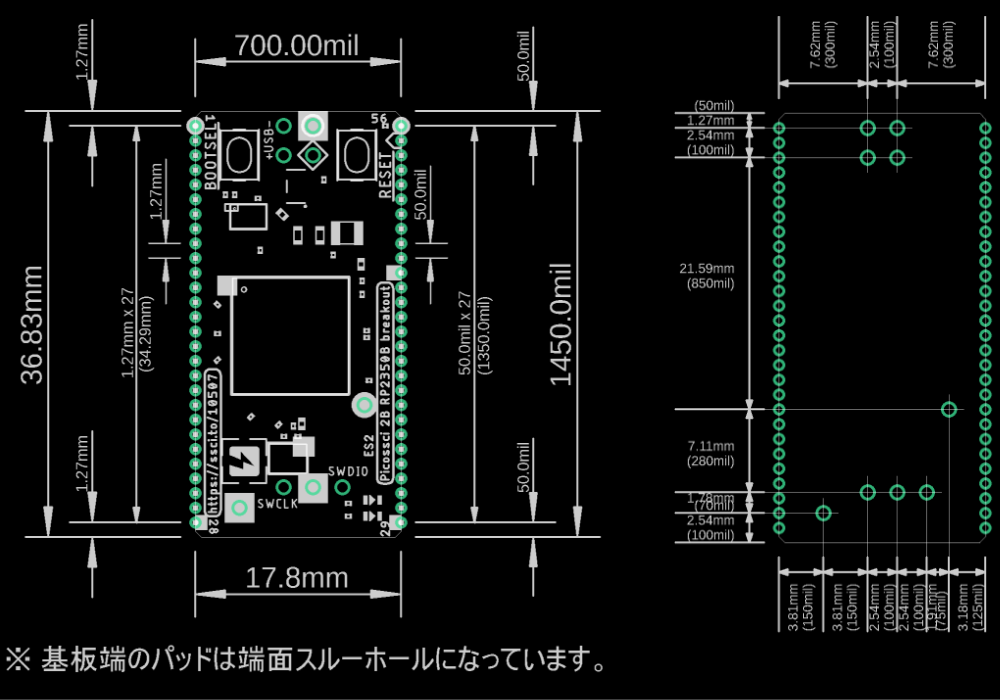

- 基板外形：36.83 mm × 17.8 mm（1450 mil × 700 mil）
- 基板端厚み：1.0 mm

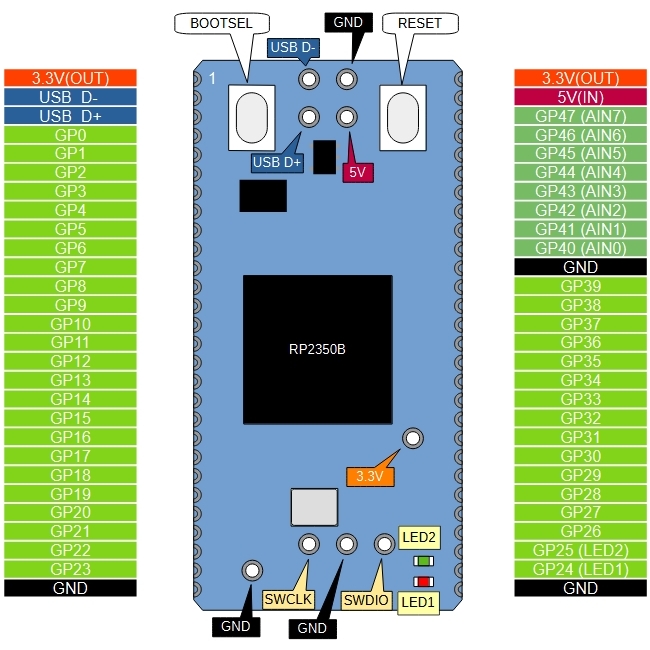

ピン配置
