Picossci 2B 8chアナログ入力開発ボード (RP2350B搭載)
SSCI-105415
| web販売価格 : | ￥2,750(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 9 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | スイッチサイエンス(SWITCHSCIENCE) |
| 商品コード : | P9Q31C |
| 品名／型番 : | Picossci 2B 8chアナログ入力開発ボード (RP2350B搭載) / SSCI-105415 |
| 登録日 : | 2025.9.26 |
概要

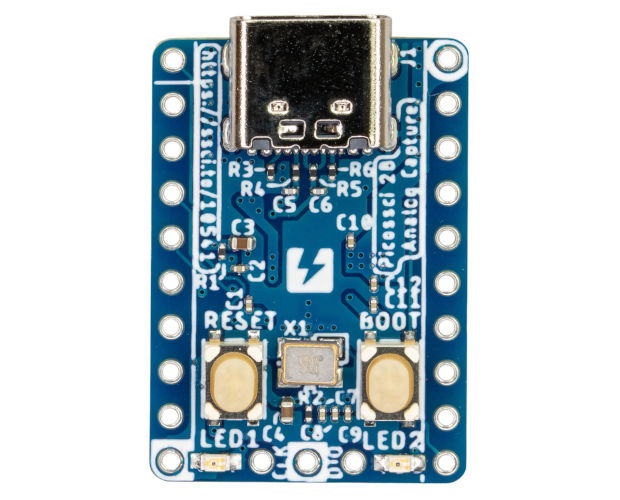

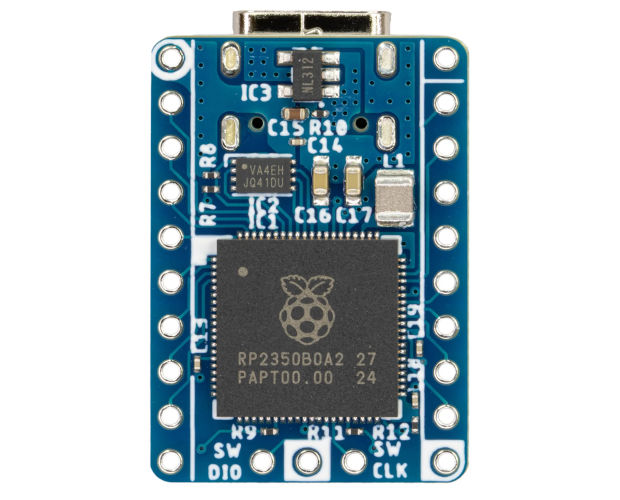

RP2350Bを搭載したコンパクトなマイコンボード（Picossci 2B ボード）です。外部ピンは2.54 mmピッチの2x10ピン形状となっているのでピンヘッダを付ければブレッドボードでも使えます。
RP2350B に搭載されている8ch のアナログ入力ポートと8ピンのGPIOピンを外部ピンに接続したので、コンパクトながら応用範囲の広い構成となっています。
この他に基板上には、 汎用LED x 2（赤／黄緑）、SWD信号、リセットボタン、USB Type-Cコネクタなどが搭載されていて、入手後すぐに動作せることができます（外部ピン用コネクタとSWD信号コネクタは未実装です）。
RP2350B に搭載されている8ch のアナログ入力ポートと8ピンのGPIOピンを外部ピンに接続したので、コンパクトながら応用範囲の広い構成となっています。
この他に基板上には、 汎用LED x 2（赤／黄緑）、SWD信号、リセットボタン、USB Type-Cコネクタなどが搭載されていて、入手後すぐに動作せることができます（外部ピン用コネクタとSWD信号コネクタは未実装です）。
詳細
基板仕様

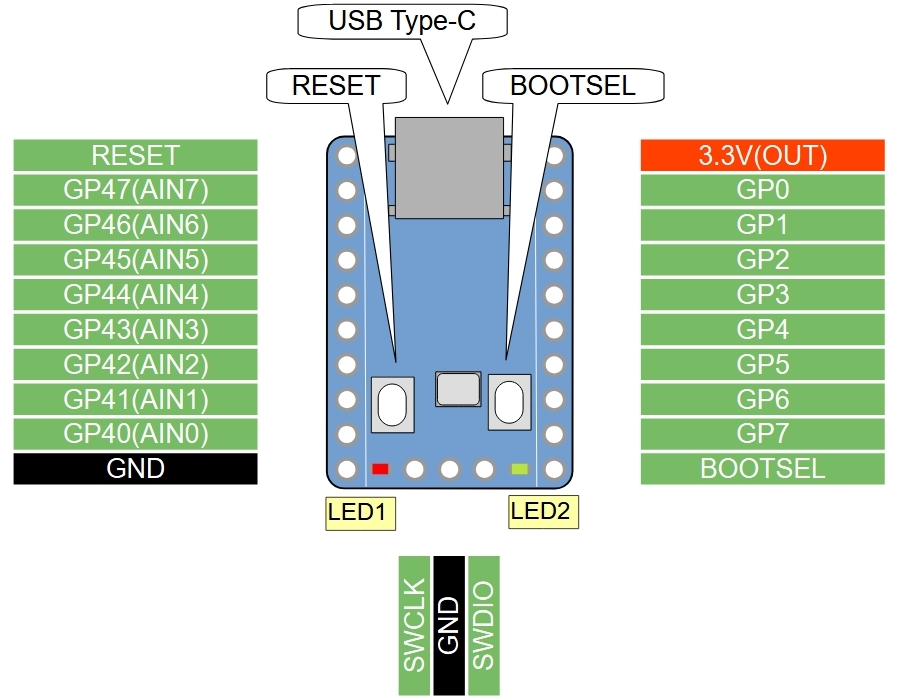

ピン配置
※外部ピン用コネクタとSWD信号コネクタは実装されていません。また付属しませんので、お好みのヘッダやピンソケットをはんだ付けしてください。

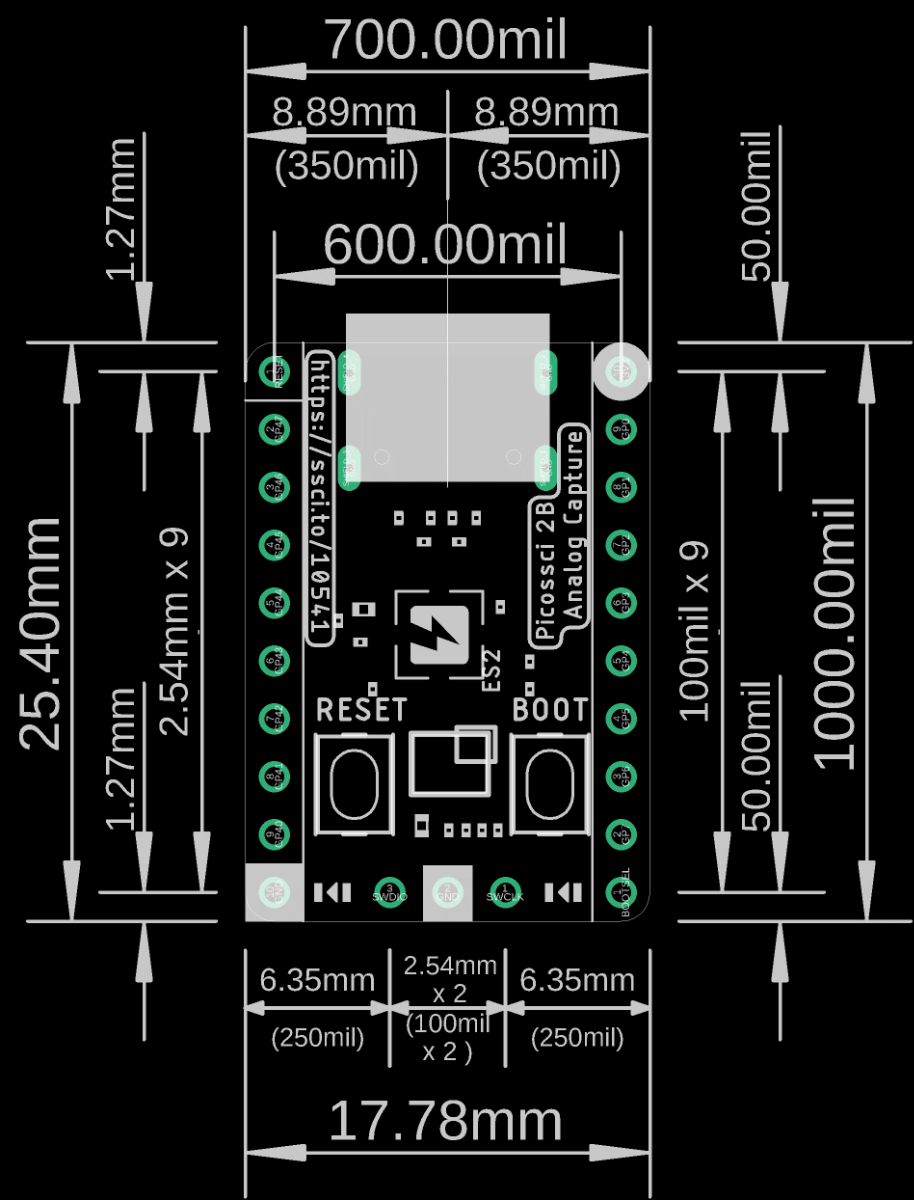

左右のピン列同士の間隔は15.24mm（600mil）です。
資料
- RP2350B 搭載
- 32 Mbit Flash ROM 搭載
- 12.000 MHzクロック発振器搭載
- 8ch アナログ入力ポート
- 8 x GPIO
- 3.3 V／700 mA 出力電源回路搭載（3.3 V出力ピン有り）
- RESET ボタン、BOOTSELボタン搭載
- 2 x 汎用LED（赤／黄緑）搭載
- USB Type-C コネクタ搭載
ピン配置
※外部ピン用コネクタとSWD信号コネクタは実装されていません。また付属しませんので、お好みのヘッダやピンソケットをはんだ付けしてください。
左右のピン列同士の間隔は15.24mm（600mil）です。
