M5Stack QRコードスキャナモジュール 13.2
M5STACK-M145
| web販売価格 : | ￥3,520(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | PA3313 |
| 品名／型番 : | M5Stack QRコードスキャナモジュール 13.2 / M5STACK-M145 |
| 登録日 : | 2025.10.3 |
概要
解像度640 x 480のCMOSセンサが搭載された1D / 2Dバーコードスキャナです。USB（仮想シリアル/ HID キーボード / HID-POS）またはUARTで外部機器と接続します。照明用LED及び照準用LEDと音声通知用ブザーが搭載されています。
※ USB接続には、別売 Grove to USB-C コネクタ等が必要です。
※ USB接続には、別売 Grove to USB-C コネクタ等が必要です。
詳細

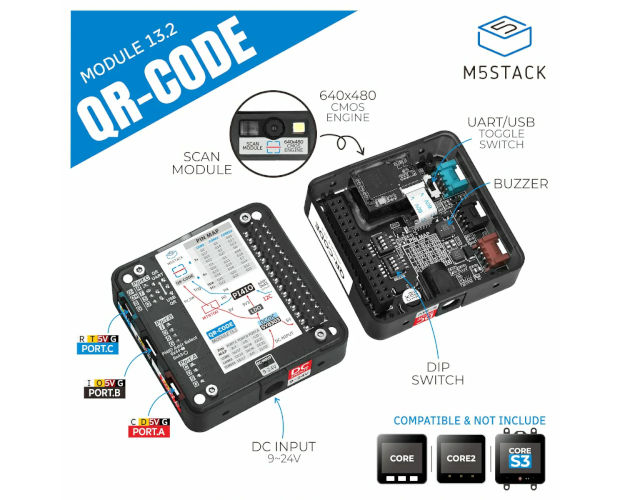

特徴
- 2Dコード 3種、1Dコード 14種に対応
- USB / UART をトグルスイッチで切替可能
- 読取り音用ブザー搭載
- 照明用白色LEDと照準用赤色LEDを搭載
- 高解像度イメージング、フォーカス・照準機能
- スキャントリガーモードを複数搭載（自動、連続、モーションセンシング、パルス など）
- DC 9〜24 Vの電源入力に対応（5.5 x 2.1 mm、センタープラス）
- 開発プラットフォーム：Arduino、UiFlow2

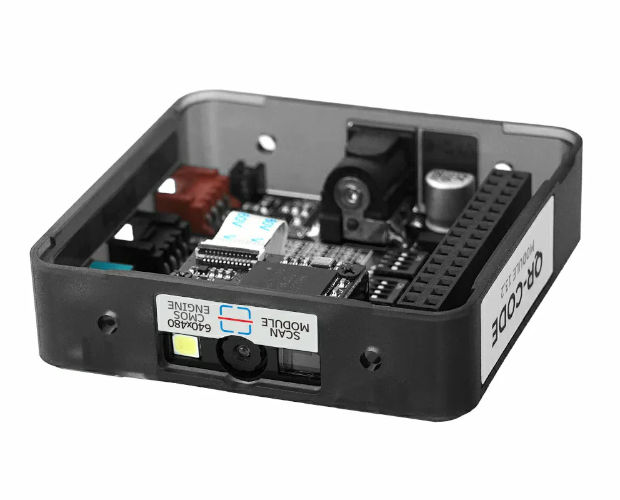

- センサ：640 x 480 CMOS
- 対応 2D コード：PDF417、QR Code、Data Matrix
- 対応 1D コード：Code11、Code39、Code93、Code128、EAN-13、EAN-8、UPC-A、UPC-E、Codabar、Interleaved 2 of 5、Matrix 2 of 5、Industrial 2 of 5、MSI、GS1 Databar
- 被写界深度：50〜160 mm
- 読取り精度：5 mil以上
- 印刷コントラスト：20%以上
- 走査角：ピッチ ±55°、スキュー ±55°
- 通信インターフェース：USB または UART（別売 Grove to USB-C コネクタ経由でPCにUSB接続可能）

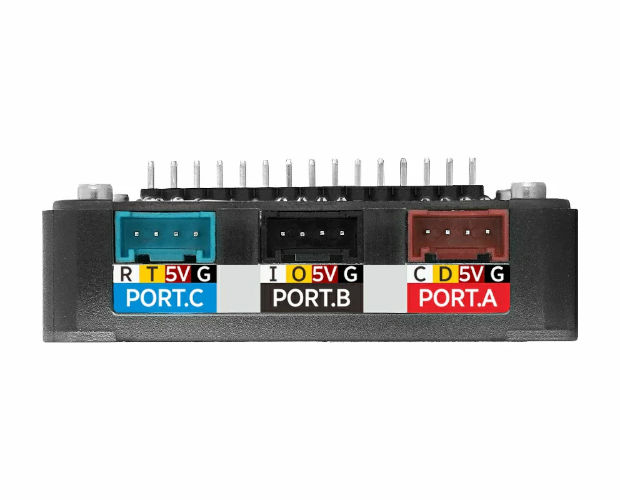

- 拡張インターフェース：Grove ポート 3基（PORT.A / PORT.B / PORT.C）
- HY2.0-4P 配列：
- PORT.A：GND、5 V、I2C_SDA、I2C_SCL
- PORT.B：GND、5 V、OUT、IN
- PORT.C：GND、5 V、UART_TX / QR_USB / DP+（SW）、UART_RX / QR_USB / DM‐（SW）

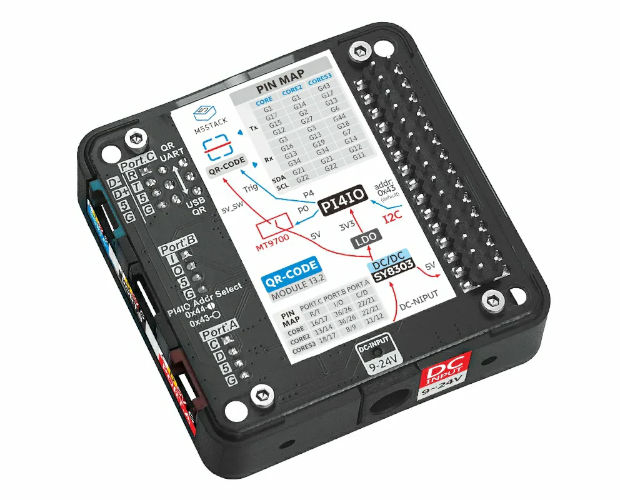

- IO 拡張チップ：PI4IOE5V6408（I2Cアドレス 0x43 既定／0x44）

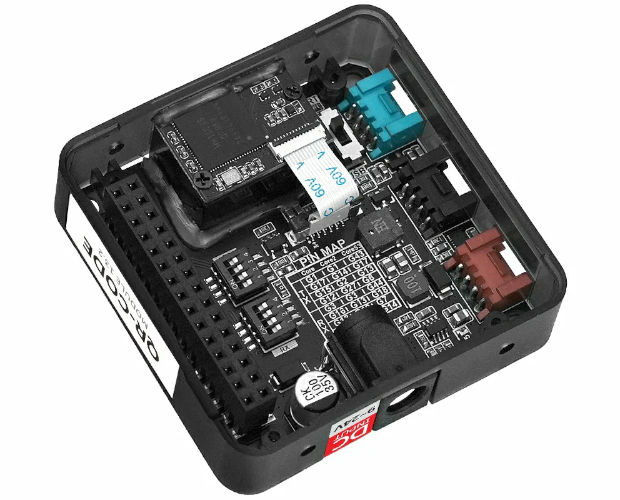

- DIP スイッチ：ホストとなる機種に合わせUARTピンを選択可能

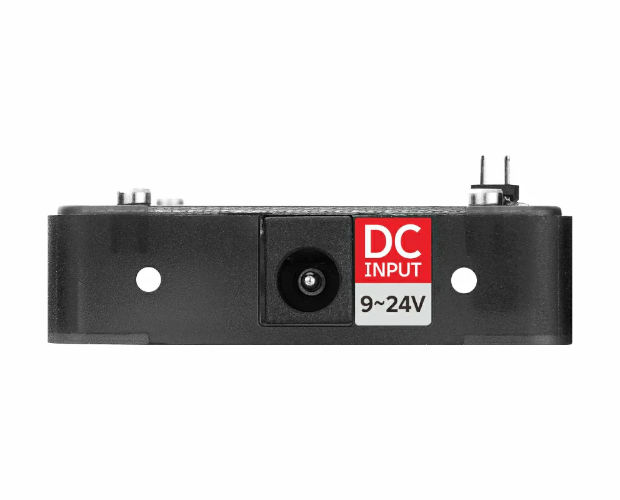

- DC 電源入力：9〜24 V、5.5 × 2.1 mm、センタープラス／外側マイナス
- 動作電流（Core2 接続時の参考値）：
- DC 5 V：モジュール OFF 74.42 mA（5.04 V）、ON 255.84 mA（5.09 V）
- DC 9 V：モジュール OFF 98.93 mA（9.09 V）、ON 153.44 mA（9.10 V）
- DC 12 V：モジュール OFF 79.96 mA（10.49 V）、ON 124.54 mA（10.38 V）
- 外形寸法：54.0 mm x 54.0 mm x 19.7 mm
- 製品重量：22.9 g
