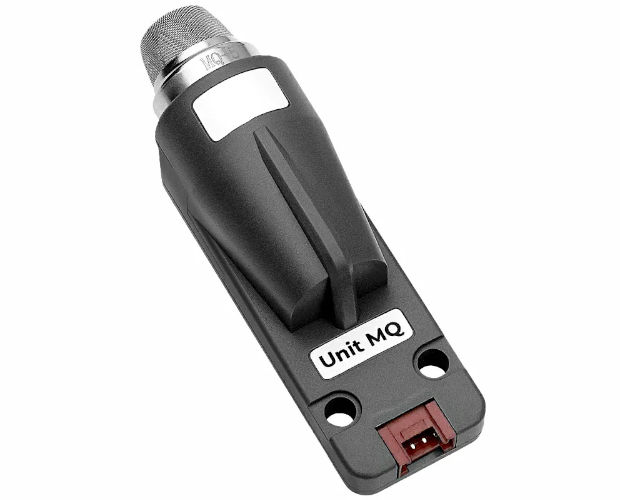

M5Stack MQ-5 可燃ガス検出ユニット (STM32G030)
M5STACK-U199
| web販売価格 : | ￥979(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | PA3315 |
| 品名／型番 : | M5Stack MQ-5 可燃ガス検出ユニット (STM32G030) / M5STACK-U199 |
| 登録日 : | 2025.10.3 |
概要
半導体ガスセンサ MQ-5をベースにSTM32G030F6P6が搭載された可燃ガス検出ユニットです。主に環境中のプロパン、メタンなどの可燃性ガス検出に使用し、様々な安全および監視アプリケーションに最適です。
I2Cインターフェース経由で各種ホストデバイスと通信を行い、内部基準電圧、センサ電圧、12/8 bit ADC生データ、ファームウェアバージョン、サーミスタ温度、その他情報を取得できます。
適切なセンサ温度制御のため、連続ヒーティング/間欠ヒーティング（周期設定可）の2モードに対応しています。連続ヒーティングモードでは、センサは迅速に加熱され、データ応答が速くなります。間欠ヒーティングモードでは、加熱サイクルを柔軟に設定でき、デバイス消費電力を最適化できます。
I2Cインターフェース経由で各種ホストデバイスと通信を行い、内部基準電圧、センサ電圧、12/8 bit ADC生データ、ファームウェアバージョン、サーミスタ温度、その他情報を取得できます。
適切なセンサ温度制御のため、連続ヒーティング/間欠ヒーティング（周期設定可）の2モードに対応しています。連続ヒーティングモードでは、センサは迅速に加熱され、データ応答が速くなります。間欠ヒーティングモードでは、加熱サイクルを柔軟に設定でき、デバイス消費電力を最適化できます。
詳細
特徴
回路図
寸法図

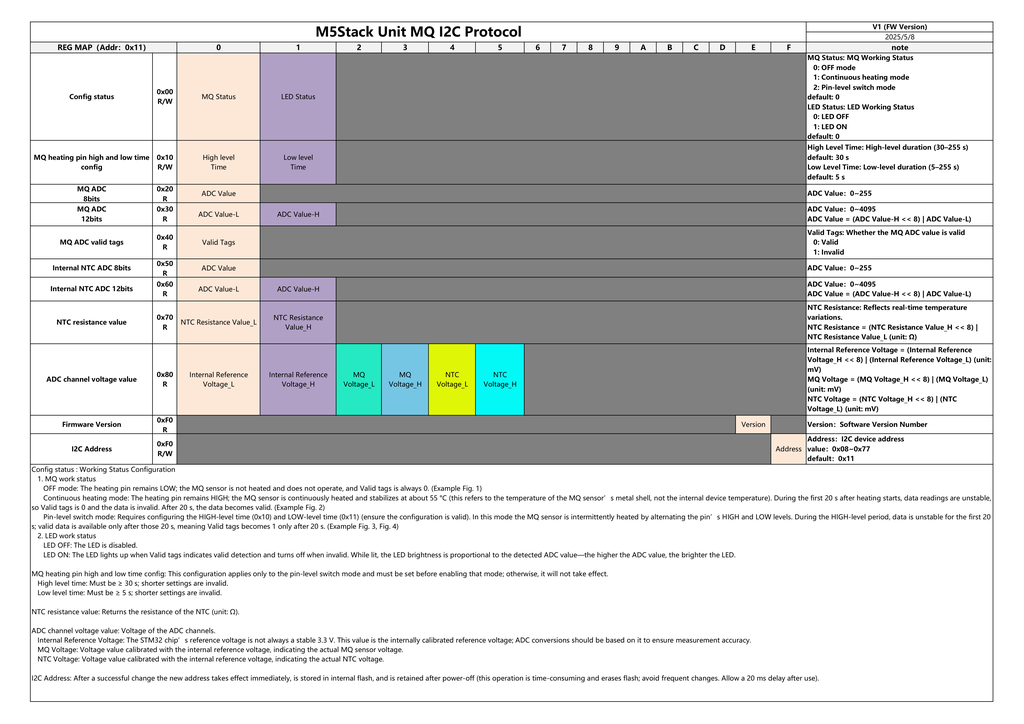

プロトコル
ビデオ
資料
- STM32コアのコントローラ内蔵
- I2C通信インターフェース
- 可燃ガス各種（LPG、メタンなど）を検出
- 連続ヒーティング/間欠ヒーティング（周期設定可）2モード対応
- デバイス温度監視用サーミスタ内蔵
- 内部基準電圧とセンサ電圧を読み取り可能

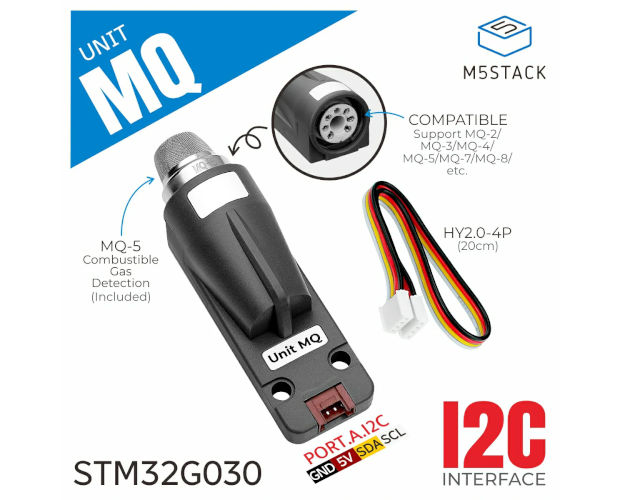

- 標準MQ センサインターフェースを採用、MQ-2、MQ-3、 MQ-7、MQ-135など多数のセンサに対応
- 開発プラットフォーム：
- Arduino
- UiFlow2
- 1 x Unit MQ
- 1 x HY2.0-4P Grove ケーブル（20 cm）
- スマートホーム
- 空気質検出
- 産業安全
| MCU | STM32G030F6P6@32-bit ARM Cortex-M0+ プロセッサ |
| センサ | MQ-5 可燃ガスセンサ |
| 通信インターフェース | I2C@0x11（アドレス変更可） |
| 動作電流 | オフモード：DC 5.02 V@6.88 mA 連続ヒーティングモード：DC 5.05 V@188.89 mA |
| 検出気体 | LPG、メタン |
| 検出範囲 | 300 〜10000 ppm（メタン、プロパン） |
| 推奨予熱時間 （連続ヒーティングモード） | 20秒 |
| 寸法 | 64.0 x 24.0 x 25.0 mm |
| 重量 | 19.3 g |
