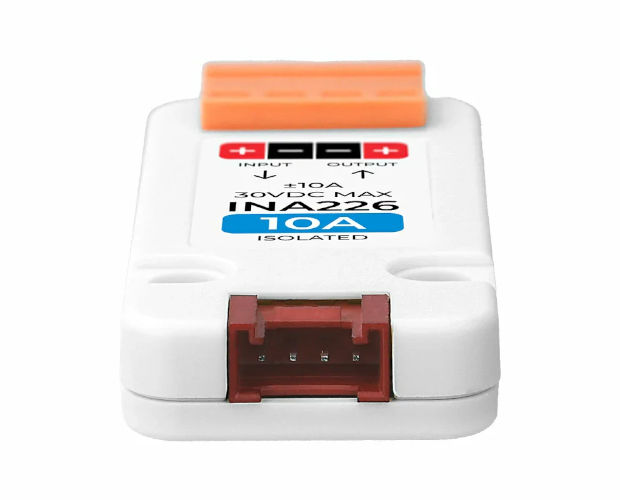

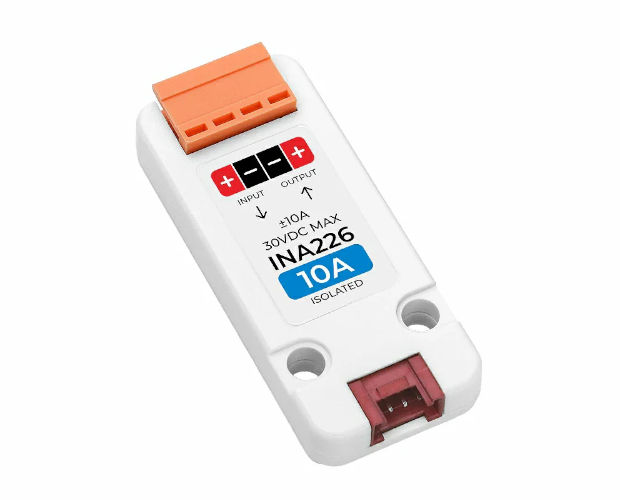

M5Stack INA226 電流電圧測定ユニット (絶縁型・±10Aレンジ)
M5STACK-U200
| web販売価格 : | ￥1,496(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | PA3316 |
| 品名／型番 : | M5Stack INA226 電流電圧測定ユニット (絶縁型・±10Aレンジ) / M5STACK-U200 |
| 登録日 : | 2025.10.3 |
概要
DC 0〜30 V・最大10 Aの測定に適した高精度測定ユニットで、被測定回路とは電気的に絶縁されています。各種マイコンとI2Cで接続し、電圧・電流・電力を測定できます。電流は双方向対応なのでバッテリーや電源の管理に向いています。電流範囲超過時に自動溶断する自己復帰型ヒューズが搭載され、機器・人員の安全を効果的に確保することができます。
詳細
特徴
- 16 bit高精度A/Dコンバータ
- DC電流・電圧・電力の測定が可能
- 電流レンジは±10 A （±1 AのINA226 電力測定ユニット（絶縁型・±1 Aレンジ）もございます）
- 入力電圧範囲がDC 0〜30 Vと広範囲（※ 負電圧は測定できません）
- I2Cインターフェースにより各種マイコンに接続可

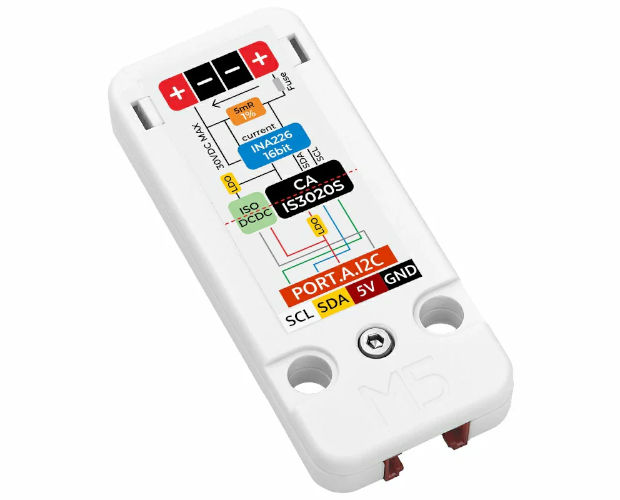

- 回路電源及び信号線は絶縁されています
- Arduino、UIFlow2での開発に対応
- 電力測定IC：INA226（高精度双方向電流 / 電圧 / 電力モニタIC）
- シャント抵抗：5 mΩ
- 電圧測定範囲：DC 0〜30 V
- 電流測定範囲：±10 A（双方向）
- 電流測定分解能：0.32 mA
- ホストインターフェース：I2C（HY2.0-4Pコネクタ）
- I2Cアドレス：0x41
- 測定回路消費電流：16.55 mA（DC5 V給電時）
- 外形寸法：58 x 24 x 10.2 mm

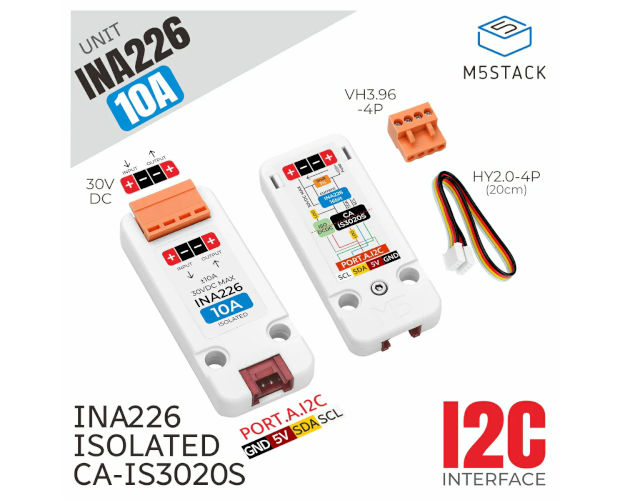

- 1 x INA226 電流電圧測定ユニット（絶縁型・±10 Aレンジ） 本体
- 1 x HY2.0-4Pケーブル

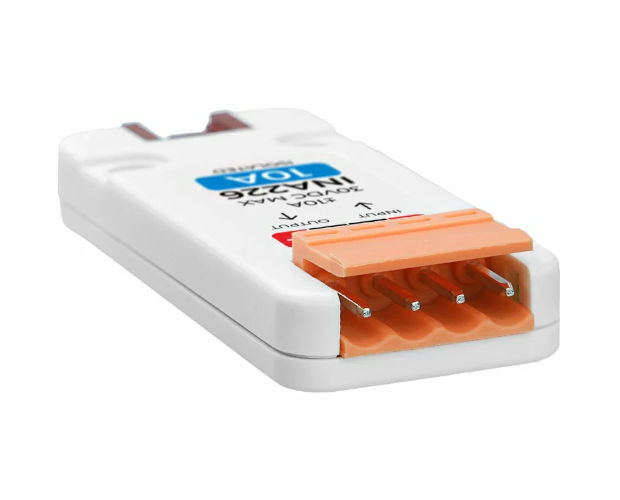

- 1 x VH3.96-4Pターミナルブロック
