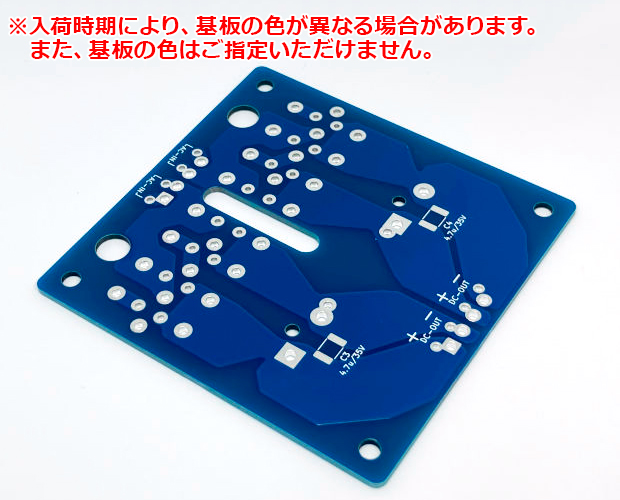

パワーアンプ用整流基板 rev.2
RTF-01 rev.2
| web販売価格 : | ￥1,426(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | PA3411 |
| 品名／型番 : | パワーアンプ用整流基板 rev.2 / RTF-01 rev.2 |
| 登録日 : | 2025.10.3 |
概要
オーディオ向けパワーアンプ電源用の整流基板です。
トランスの２次側出力の交流電源を整流してDC化します。
・GND信号が乱れないプラス・マイナス独立整流
・新世代整流器の代表格 SiC-SBD使用可
・自立型ブロック電解コンデンサ Φ35mmまで
・銅箔厚 35umの両面同配置（実質 70um）で、更に極太基板パターン
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=PA3411
トランスの２次側出力の交流電源を整流してDC化します。
・GND信号が乱れないプラス・マイナス独立整流
・新世代整流器の代表格 SiC-SBD使用可
・自立型ブロック電解コンデンサ Φ35mmまで
・銅箔厚 35umの両面同配置（実質 70um）で、更に極太基板パターン
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=PA3411
詳細
※本製品は基板単体のみの販売です。部品は実装も付録もされておりませんので別途お求めください。
【Ver.2 変更点】
幅25mmのブリッジダイオードも使用可能になりました。
（それ以外の回路の変更はありません）
●推奨トランス：
・トロイダルトランス HDB-80(15V)：15V-3A 2回路(整流後 約22V)
●推奨コンデンサ：φ30mmまでの自立型のブロックコンデンサを使用します。
・ニチコン KGシリーズ/Super Through 25V 8200μF
※TO-220サイズのダイオードを使った場合に限りφ35のコンデンサもギリギリ搭載可能
●シリコンカーバイド(SiC)ダイオード
●その他ダイオード：リード直径φ1.4mmまでのSBD、FRD 耐圧40V以上 3A以上
★その他、詳細はサポートページをご覧ください。
【Ver.2 変更点】
幅25mmのブリッジダイオードも使用可能になりました。
（それ以外の回路の変更はありません）
●推奨トランス：
・トロイダルトランス HDB-80(15V)：15V-3A 2回路(整流後 約22V)
●推奨コンデンサ：φ30mmまでの自立型のブロックコンデンサを使用します。
・ニチコン KGシリーズ/Super Through 25V 8200μF
※TO-220サイズのダイオードを使った場合に限りφ35のコンデンサもギリギリ搭載可能
●シリコンカーバイド(SiC)ダイオード
●その他ダイオード：リード直径φ1.4mmまでのSBD、FRD 耐圧40V以上 3A以上
★その他、詳細はサポートページをご覧ください。
