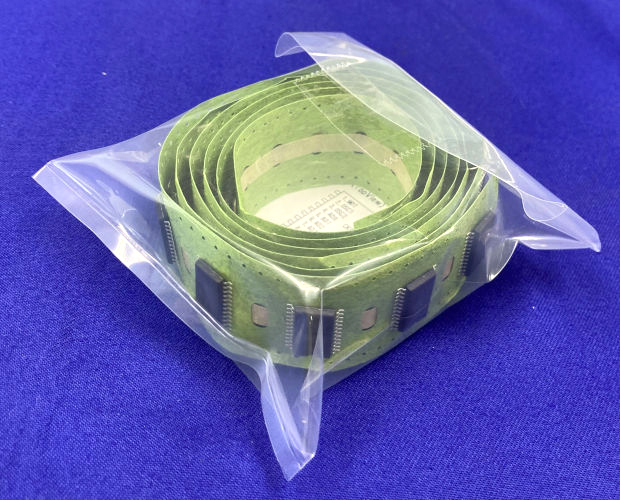

【販売終了】リアルタイムクロック+SRAM 8ビットパラレル出力 (50個入) ■限定特価品■ /MC146818AF-50P

【販売終了】リアルタイムクロック+SRAM 8ビットパラレル出力 (50個入) ■限定特価品■ /MC146818AF-50P

web販売価格 :	11/25～\7,500→ ￥550(税込) (通常価格￥7,500)(税込) 注文受付単位：1
在庫 :	販売終了
送料区分 :	宅配便(ヤマト運輸)
メーカー :	MOTOROLA(モトローラ)
商品コード :	PBP41B
品名／型番 :	【販売終了】リアルタイムクロック+SRAM 8ビットパラレル出力 (50個入) ■限定特価品■ /MC146818AF-50P
登録日 :	2025.11.25

この商品の関連ハッシュタグ

#MOTOROLA(モトローラ) #ロジックIC #限定特価品

概要

【在庫限りで販売終了】
セール開始時在庫数量：20セット(店頭在庫に付き在庫数は流動します)

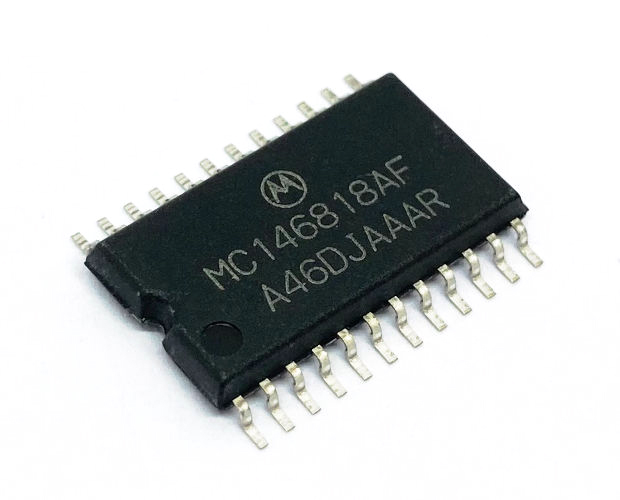

MC146818リアルタイムクロック＋RAMは、様々なマイクロプロセッサ、マイクロコンピュータ、および大型コンピュータで使用できる独自のMOTELコンセプトを採用した周辺機器です。
この製品は、アラームと100年カレンダーを備えた完全な時刻クロック、プログラム可能な周期割り込みと方形波発生器、そして50バイトの低消費電力スタティックRAMという3つの独自の機能を備えています。
MC146818は、高速CMOSテクノロジーを使用して1MHzのプロセッサバスとインターフェイスしながら、非常に低い消費電力を実現します。
リアルタイムクロックとRAMの組合せには、2つの異なる用途があります。
1つめはRAM、時刻、カレンダーなど、一般的なバッテリバックアップ機能を全て備えた、バッテリ駆動のCMOS部品(通常はNMOS/TTLシステム)として設計されていることです。
2つめは、MC146818をCMOSマイクロプロセッサと組み合わせて使用することで、ソフトウェアの計時負荷を軽減し、MC146805E2などのMPUの利用可能なRAMを拡張できることです。
●低消費電力、高速、高密度CMOS
●内部タイムベースおよび発振器
●秒、分、時間をカウント
●曜日、日、月、年をカウント
●3V～6V動作
●タイムベース入力オプション：4.194304MHz、1.048576MHz、または32.768kHz
●並列共振水晶用タイムベース発振器
●低周波タイムベースでの標準動作電力：40～200μW
●高周波タイムベースでの標準動作電力：4.0～20mW
●時間、カレンダー、アラームのバイナリまたはBCD表現
●12時間モードのAMとPMを備えた12時間または24時間制時計
●夏時間オプション
●月末自動認識
●閏年自動補正
●マイクロプロセッサバス互換
●バス汎用性のためのMOTEL回路
●ピン効率のための多重化バス
●64個のRAMロケーションとしてソフトウェアとインターフェース
●14バイトのクロックおよび制御レジスタ
●50バイトの汎用RAM
●ステータスビットはデータの整合性を示します
●バス互換割り込み信号（IRQ）
●3つの割り込みは個別にソフトウェアでマスクおよびテスト可能です
　　時刻アラーム（1秒に1回から1日に1回まで）
　　30.5～500ミリ秒の周期レート
　　クロック終了更新サイクル
●プログラム可能な方形波出力信号
●クロック出力はマイクロプロセッサのクロック入力として使用できます
　　タイムベース周波数1または4分の1
●24ピンデュアルインラインパッケージ

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=PBP41B

詳細

【限定特価品】
通常商品と異なり、返品・交換を受け付けておりません。
●電源電圧：3～6V
●インターフェイス：8ビットパラレル(68系)

●詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
