ZHT Elec Raspberry Pi GPIO バスアイソレーター
Rpi-SWJIG
| web販売価格 : | ￥4,620(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1G314 |
| 品名／型番 : | ZHT Elec Raspberry Pi GPIO バスアイソレーター / Rpi-SWJIG |
| 登録日 : | 2026.1.16 |
| 製品情報 : | 詳細資料/PDF |
概要

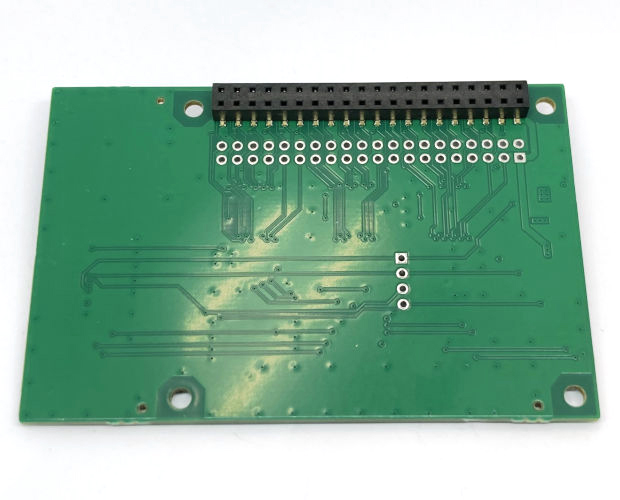

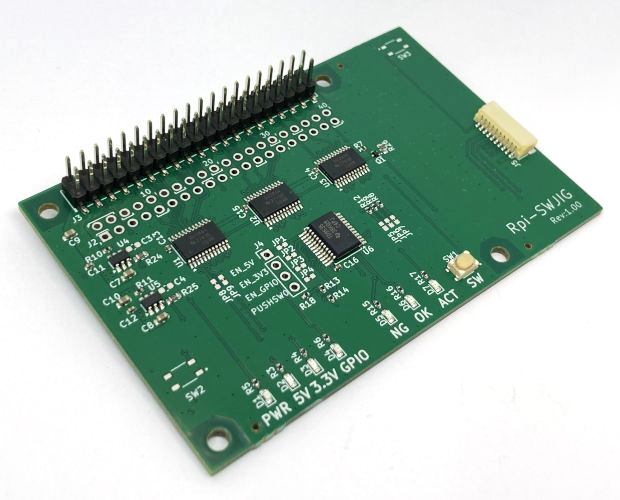

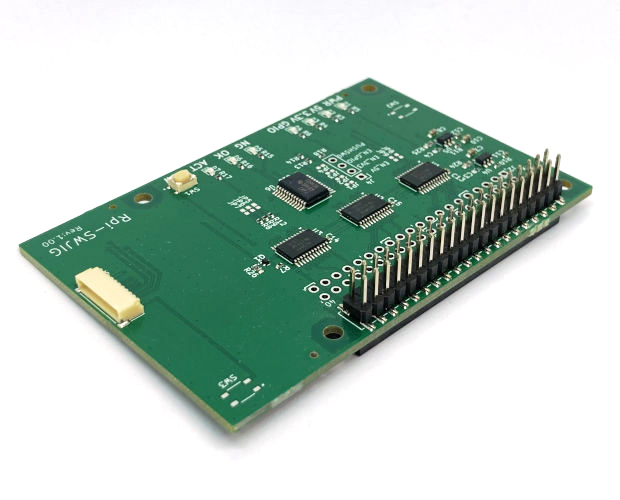

本基板は Raspberry Pi 動作中に HAT の挿抜を可能にするものです。
動作原理は Raspberry Pi より本基板上にあるバススイッチとハイサイドパワースイッチで GPIO および電源を開閉することで実現しています。
製品検査時の生産治具や消費電力を低減するために使用することができます。
主な仕様
・電源と全 GPIO を開閉
・I2C GPIO エクスパンダで制御
・I2C GPIO エクスパンダのスレーブアドレスは 8 個中で変更可能 (初期値 7’h24)
・電源スイッチ許容電流：2A
・電源供給：Raspberry Pi から供給
・電源電圧：5V 100mA (最大)
・基板サイズ：85 x 57 mm, ほぼ Raspberry Pi 基板サイズ
動作原理は Raspberry Pi より本基板上にあるバススイッチとハイサイドパワースイッチで GPIO および電源を開閉することで実現しています。
製品検査時の生産治具や消費電力を低減するために使用することができます。
主な仕様
・電源と全 GPIO を開閉
・I2C GPIO エクスパンダで制御
・I2C GPIO エクスパンダのスレーブアドレスは 8 個中で変更可能 (初期値 7’h24)
・電源スイッチ許容電流：2A
・電源供給：Raspberry Pi から供給
・電源電圧：5V 100mA (最大)
・基板サイズ：85 x 57 mm, ほぼ Raspberry Pi 基板サイズ
