ZHT Elec I2C + RESET, INT信号電圧変換基板
CONVI2C
| web販売価格 : | ￥770(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 11 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1G316 |
| 品名／型番 : | ZHT Elec I2C + RESET, INT信号電圧変換基板 / CONVI2C |
| 登録日 : | 2026.1.16 |
| 製品情報 : | 詳細資料/PDF |
概要

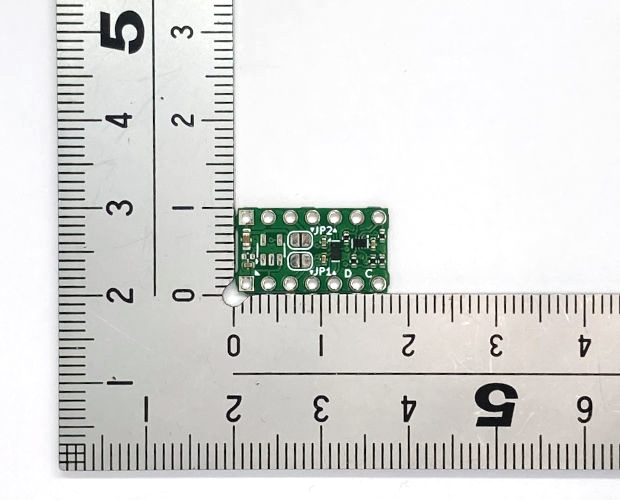

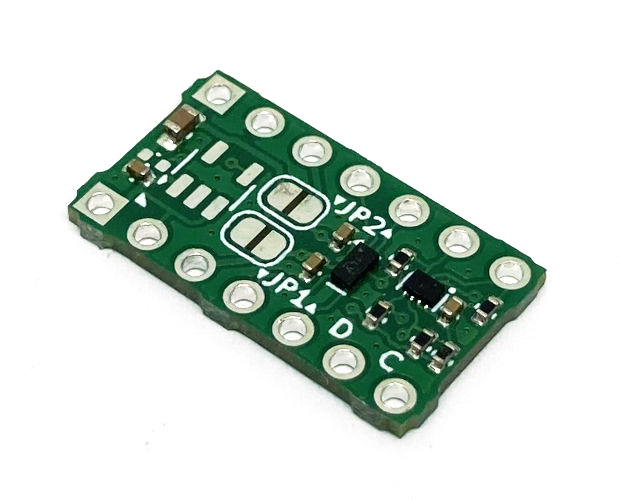

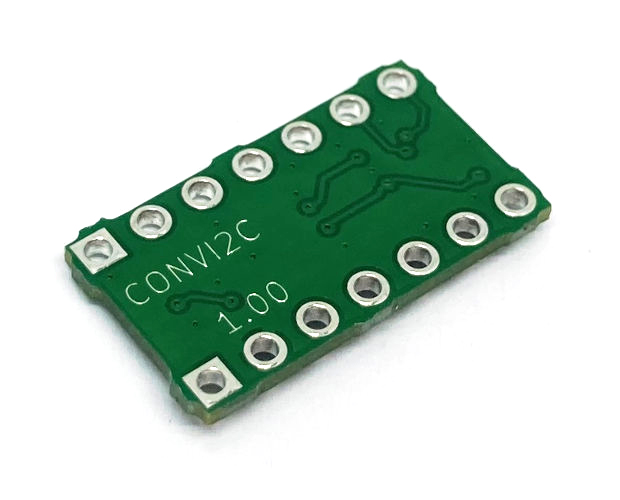

本基板は I2C の信号電圧変換基板です。
マスター側の 1.2V から 5V までの信号電圧をスレーブ側の 1.2V から 5V までの電圧に変換します。
I2C の SCL/SDA だけでなく、RESET や INT などに使用可能な入出力ロジック信号各 1 本も電圧変換できます。
また、SOT-23-5 サイズの LDO を搭載可能で信号電圧低側に電源がない場合、信号電圧低側の信号電源電圧の生成ならびに LDO の電流供給能力までであれば信号電圧低側のデバイスに電源を供給する事ができます。
主な仕様
・信号電圧変換：SCL, SDA, 入出力ロジック信号各 1 本の信号変換
・変換電圧：1.2V -- 5V
・I2C スピード：400kHz
・LDO 搭載可能
マスター側の 1.2V から 5V までの信号電圧をスレーブ側の 1.2V から 5V までの電圧に変換します。
I2C の SCL/SDA だけでなく、RESET や INT などに使用可能な入出力ロジック信号各 1 本も電圧変換できます。
また、SOT-23-5 サイズの LDO を搭載可能で信号電圧低側に電源がない場合、信号電圧低側の信号電源電圧の生成ならびに LDO の電流供給能力までであれば信号電圧低側のデバイスに電源を供給する事ができます。
主な仕様
・信号電圧変換：SCL, SDA, 入出力ロジック信号各 1 本の信号変換
・変換電圧：1.2V -- 5V
・I2C スピード：400kHz
・LDO 搭載可能
