ZHT Elec ZED-X20P搭載 RaspberryPi用 GNSSモジュール基板 (L1,L2,L5,L6,L-band 受信)
Rpi-ZEDX20P
| web販売価格 : | ￥69,300(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 1 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1U315 |
| 品名／型番 : | ZHT Elec ZED-X20P搭載 RaspberryPi用 GNSSモジュール基板 (L1,L2,L5,L6,L-band 受信) / Rpi-ZEDX20P |
| 登録日 : | 2026.1.30 |
| 製品情報 : | 詳細資料/PDF |
この商品の関連ハッシュタグ
#RaspberryPi関連 - 周辺・関連パーツ
概要

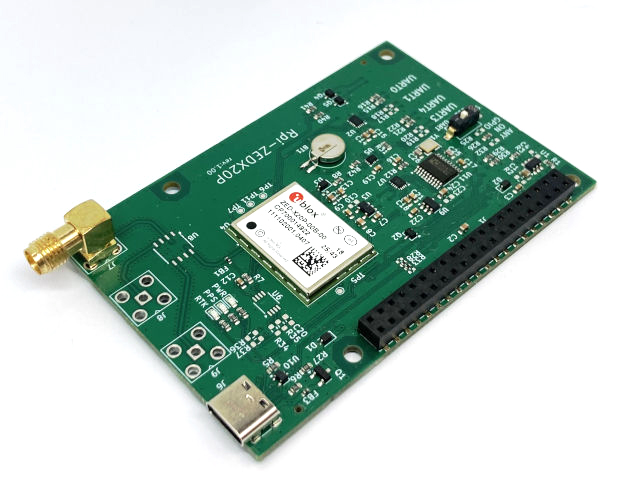

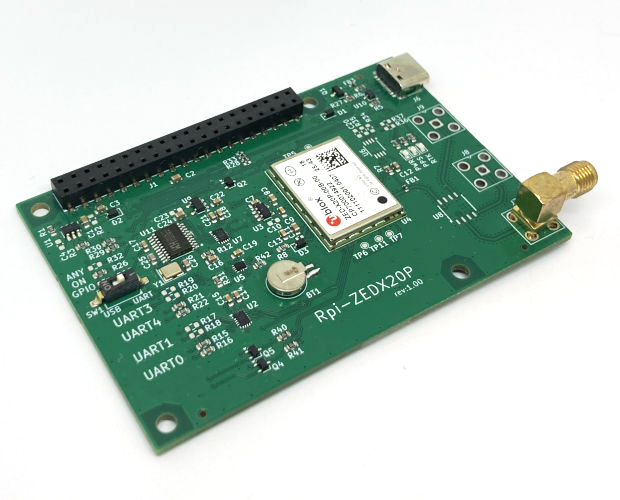

本基板はu-blox社の高精度な測位が可能なRTK-GNSSモジュール ZED-X20Pを搭載したものです。
L1,L2,L5,L6,L-bandを受信可能で通常のL1,L2に加え、みちびきのCLAS補正データがあるL6も受信可能です。
RaspberryPi5 と組み合わせが可能で、ネットワーク上の基準局高精度情報データである RTCM3を受信し、このモジュールに流し込む事によりセンチメートル級の位置測位が可能になります。また、みちびきのL6を受信し高精度位置情報として処理する事でも10センチメートル級の測位が可能です。
位置情報の高精度化が求められるロボティクス、ドローン、測量分野の研究・開発に最適です。
(別途 Raspberry Pi 接続用連結コネクタ (2x20P) ならびにスペーサーをご購入ください。)
L1,L2,L5,L6,L-bandを受信可能で通常のL1,L2に加え、みちびきのCLAS補正データがあるL6も受信可能です。
RaspberryPi5 と組み合わせが可能で、ネットワーク上の基準局高精度情報データである RTCM3を受信し、このモジュールに流し込む事によりセンチメートル級の位置測位が可能になります。また、みちびきのL6を受信し高精度位置情報として処理する事でも10センチメートル級の測位が可能です。
位置情報の高精度化が求められるロボティクス、ドローン、測量分野の研究・開発に最適です。
(別途 Raspberry Pi 接続用連結コネクタ (2x20P) ならびにスペーサーをご購入ください。)
詳細
●GNSSモジュール: u-blox社 ZED-X20P (RTK 対応)
●GPS信号 L1, L2, L5, L6, Lバンド補正信号受信 (CLAS 対応)
●RTK対応 (基準局, 移動局)
●インタフェース: RaspberryPi5 GPIOピン(UART0, 4)、USB Type-C (UARTとUSBで切り換えになります)
●UARTインターフェイス電圧: 3.3V、3.3V喪失時バススイッチで RaspberryPi側への電圧をカット
●電源供給: RaspberryPi5 のGPIOピンまたはUSB Type-C ポートからの5V給電
●電源電圧および消費電流: 5V 100mA (アンテナの消費電力含まず)

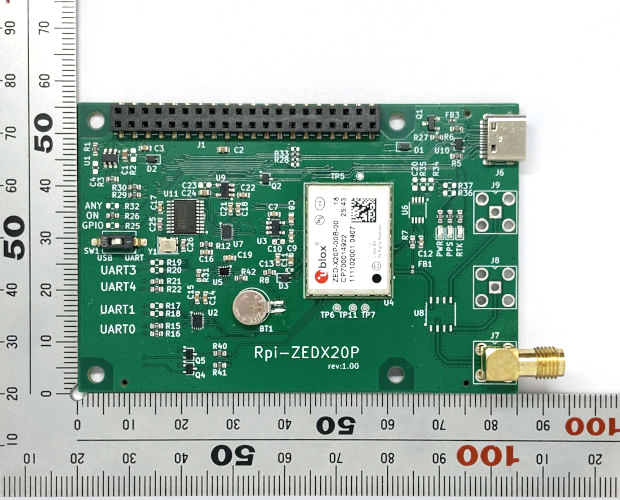

●基板サイズ: 85 x 56 mm 部品最大の高さ 8.5mm
●GPS信号 L1, L2, L5, L6, Lバンド補正信号受信 (CLAS 対応)
●RTK対応 (基準局, 移動局)
●インタフェース: RaspberryPi5 GPIOピン(UART0, 4)、USB Type-C (UARTとUSBで切り換えになります)
●UARTインターフェイス電圧: 3.3V、3.3V喪失時バススイッチで RaspberryPi側への電圧をカット
●電源供給: RaspberryPi5 のGPIOピンまたはUSB Type-C ポートからの5V給電
●電源電圧および消費電流: 5V 100mA (アンテナの消費電力含まず)
●基板サイズ: 85 x 56 mm 部品最大の高さ 8.5mm
