ZHT Elec ZED-X20P搭載 USB接続 GNSSモジュール基板 (L1,L2,L5,L6,L-band 受信)
GNSS-UBX-X20P
| web販売価格 : | ￥68,200(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | なし |
| 送料区分 : | 送料サービス |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1U316 |
| 品名／型番 : | ZHT Elec ZED-X20P搭載 USB接続 GNSSモジュール基板 (L1,L2,L5,L6,L-band 受信) / GNSS-UBX-X20P |
| 登録日 : | 2026.1.30 |
| 製品情報 : | 詳細資料/PDF |
この商品の関連ハッシュタグ
#その他組込・評価ボード -周辺・関連パーツ
概要

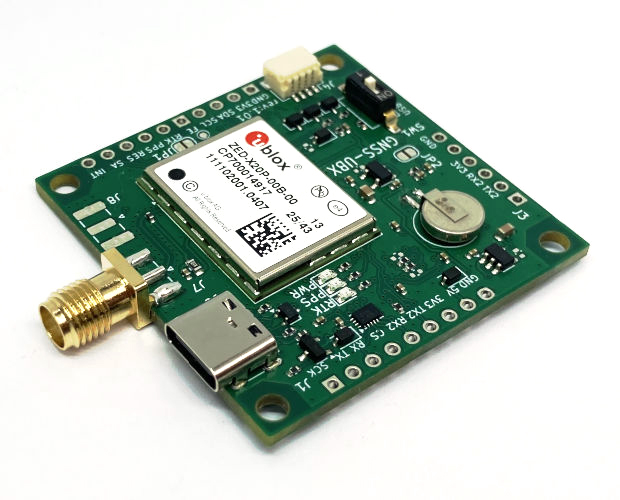

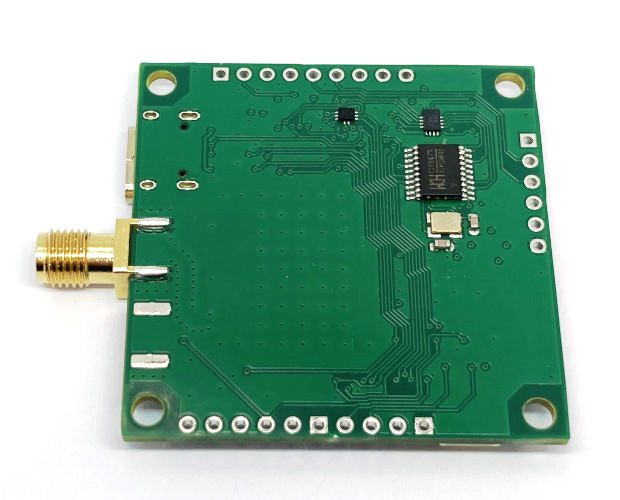

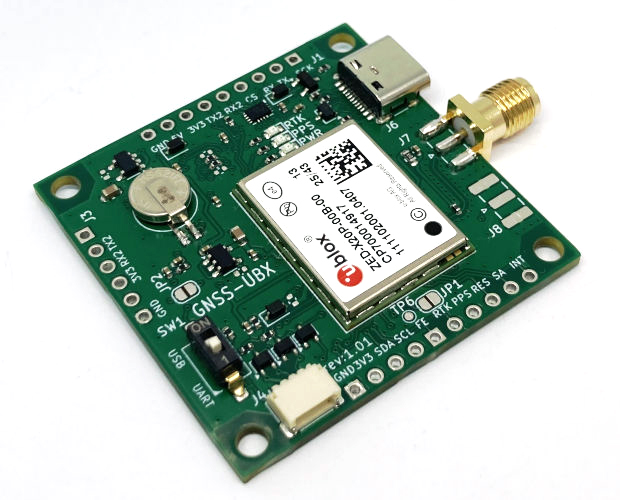

本基板はu-blox社の高精度な測位が可能なRTK-GNSSモジュール ZED-X20P を搭載した基板です。
基板上のSMAコネクタにGNSSアンテナを接続し、I/OコネクタからGNSSデータを取り出す事ができます。また、USB Type-Cコネクタを実装しているためPCに接続し設定アプリケーション u-center2 から簡単にZED-X20Pの設定をする事ができます。
USB Type-Cを接続した状態で入出力コネクタに接続している電源がOFFの時にZED-X20P からのリーク電圧を遮断する回路を搭載しています。
基板上のSMAコネクタにGNSSアンテナを接続し、I/OコネクタからGNSSデータを取り出す事ができます。また、USB Type-Cコネクタを実装しているためPCに接続し設定アプリケーション u-center2 から簡単にZED-X20Pの設定をする事ができます。
USB Type-Cを接続した状態で入出力コネクタに接続している電源がOFFの時にZED-X20P からのリーク電圧を遮断する回路を搭載しています。
詳細
●GNSSモジュール: u-blox社 ZED-X20P (RTK 対応)
●GPS信号 L1, L2, L5, QZSS, Galileo, BeiDou を受信
●みちびきの補助信号 L6 (CLAS) を受信
●CLASおよびRTCM3によるRTKで高精度な位置測定が可能
●位置情報更新レート: 25Hz(max)
●UUSB-UART 変換ICを搭載し、基板単体で設定およびデータ取得が可能
●データ転送ポート: UART, I2C, USB (UART と排他使用)
●RFコネクタ: SMA-J (LNA 電源供給)
●信号電圧: UART、PPS 1.8V-3.3V変更可、一部3.3V固定
●電源電圧: 5V 150mA (LNA 電流含まず)

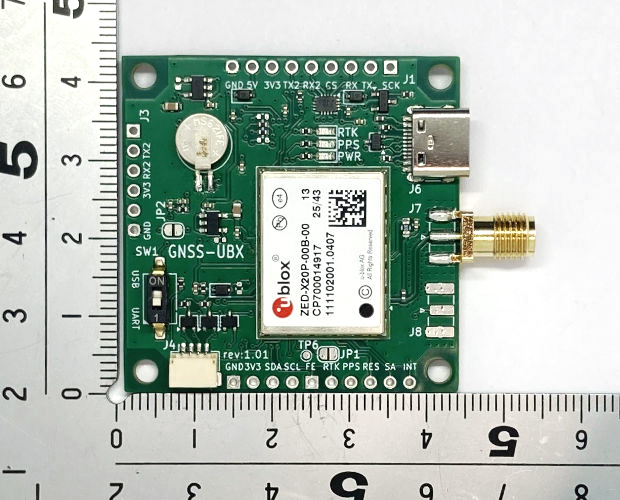

●基板サイズ: 43.5 x 43.5 mm
●GPS信号 L1, L2, L5, QZSS, Galileo, BeiDou を受信
●みちびきの補助信号 L6 (CLAS) を受信
●CLASおよびRTCM3によるRTKで高精度な位置測定が可能
●位置情報更新レート: 25Hz(max)
●UUSB-UART 変換ICを搭載し、基板単体で設定およびデータ取得が可能
●データ転送ポート: UART, I2C, USB (UART と排他使用)
●RFコネクタ: SMA-J (LNA 電源供給)
●信号電圧: UART、PPS 1.8V-3.3V変更可、一部3.3V固定
●電源電圧: 5V 150mA (LNA 電流含まず)
●基板サイズ: 43.5 x 43.5 mm
