概要

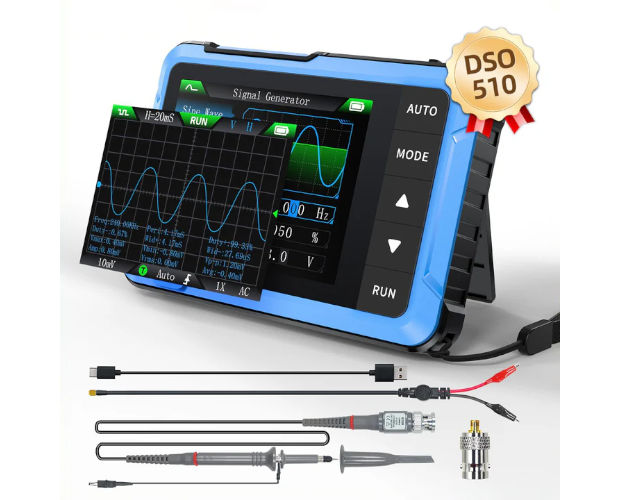

手のひらサイズのミニデジタルオシロスコープです。最大10 MHzの帯域幅と48 MS/sのサンプリングレートを備え、シグナルジェネレータ機能も搭載されています。
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q4A124
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q4A124
詳細
特徴
資料
動画
- 手元の頼れる助手：2.8インチ320 x 240ピクセルのLCDディスプレイが搭載され、小型で、いつでもどこでも回路のテストを行えます。1000 mAhの電池を内蔵、外部電源なしで長時間使用可能です。
- サイズに妥協しない性能： 10 MHzの帯域幅、48 MSa/sのサンプリングレート、50 ns〜20 sの時間軸範囲を備え、最大400 Vの信号に対応しています。
- DDSシグナルジェネレータ： 13種類の波形を出力可能で、最大周波数は50 kHzです。多様な信号シミュレーションのニーズに応え、テストや解析の効率を向上させます。
- 一般仕様
- ディスプレイ：2.8インチ、320 x 240ピクセル
- USB電源：5 V/1 A
- リチウム電池容量：1000 mAh
- 寸法：99 x 68.3 x 19.5 mm
- 重量：104 g
- ミニオシロスコープ仕様
- チャネル数：1
- サンプリングレート：48 MS/s
- 帯域幅：10 MHz
- 垂直軸感度：10 mV/Div〜20 V/Div（1-2-5ステップ）
- 時間軸範囲：50 ns/Div〜20 s/Div（1-2-5ステップ）
- 入力電圧範囲：±40 V@X1モード（Vpp：80 V）、±400 V@X10モード（Vpp：800 V）
- トリガーモード：オート、ノーマル、シングル
- トリガーエッジ：立上り、立下り
- カップリング：AC/DC
- シグナルジェネレータ仕様
- 周波数範囲：0〜50 kHz
- デューティサイクル：0〜100%（矩形波とのこぎり波）
- 振幅：0.1〜3.0 V
- 波形：正弦波、矩形波、のこぎり波、半波、全波、ステップ波、反ステップ波、指数関数的な上昇、指数関数的な下降、DC信号、マルチトーン、シンクパルス、ローレンツ波

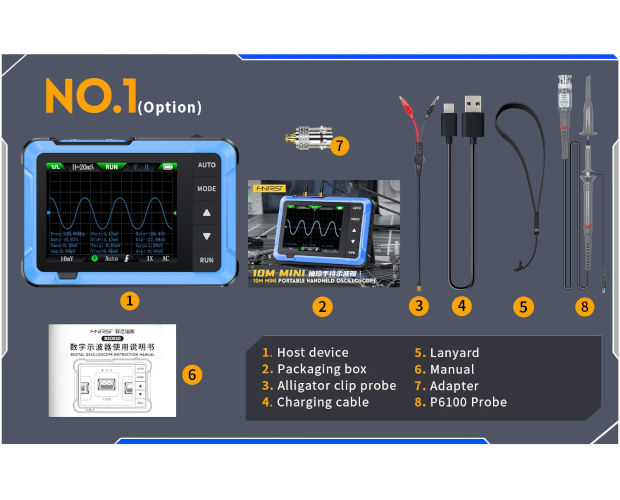

- 1 x DSO-510オシロスコープ本体
- 1 x ワニ口クリッププローブ
- 1 x USBケーブル
- 1 x ストラップ
- 1 x プローブアダプター
- 1 x P6100プローブ
