M5Stack Din Meter v1.1 (M5Stamp S3A搭載)
M5STACK-K134-V11
| web販売価格 : | ￥4,576(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 6 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q4O312 |
| 品名／型番 : | M5Stack Din Meter v1.1 (M5Stamp S3A搭載) / M5STACK-K134-V11 |
| 登録日 : | 2026.4.24 |
概要
M5 Din Meter（M5Stamp S3搭載）の後継品です。

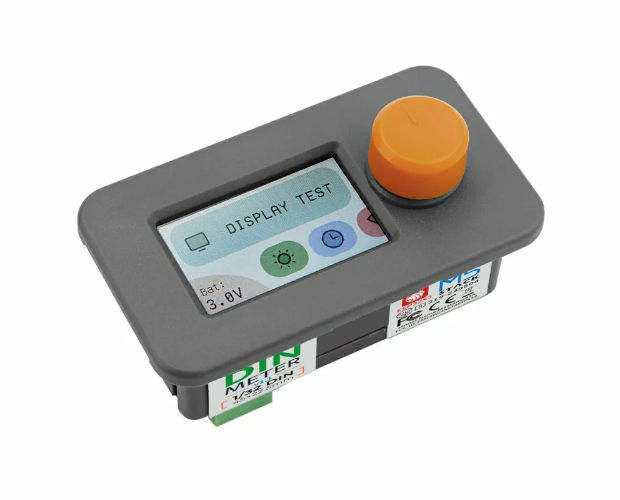

フロントパネルにそのまま取り付けられる表示/操作一体型コントローラです。心臓部にM5Stamp S3A（ESP32-S3 240 MHz/8 MB Flash）が搭載され、1.14 inchカラー液晶（135 x 240）とロータリーエンコーダ、RTC、ブザー、ユーザーボタンが内蔵されています。DC 6〜36 Vの広い入力範囲に加えてリチウム電池ソケットと充電回路を備え、停電時のバックアップや可搬運用にも対応します。I2C/GPIOを引き出すPORT.A/PORT.Bでセンサ/アクチュエータを拡張でき、計測/表示/制御を小さなスペースに集約可能、様々な組み込み計測機器の表示および制御入力アプリケーションに適しています。
v1.0からの主な変更点
フロントパネルにそのまま取り付けられる表示/操作一体型コントローラです。心臓部にM5Stamp S3A（ESP32-S3 240 MHz/8 MB Flash）が搭載され、1.14 inchカラー液晶（135 x 240）とロータリーエンコーダ、RTC、ブザー、ユーザーボタンが内蔵されています。DC 6〜36 Vの広い入力範囲に加えてリチウム電池ソケットと充電回路を備え、停電時のバックアップや可搬運用にも対応します。I2C/GPIOを引き出すPORT.A/PORT.Bでセンサ/アクチュエータを拡張でき、計測/表示/制御を小さなスペースに集約可能、様々な組み込み計測機器の表示および制御入力アプリケーションに適しています。
v1.0からの主な変更点
- コントローラがM5Stamp S3Aにアップグレードされました（ESP32-S3ベース、USB OTG/Serial/JTAG対応）。
- 電池運用時の低消費動作や筐体/固定付属品が見直されています。
- そのほか、表示/操作子やI/O構成はv1.0と同等の使い勝手を維持しています。
詳細
特徴

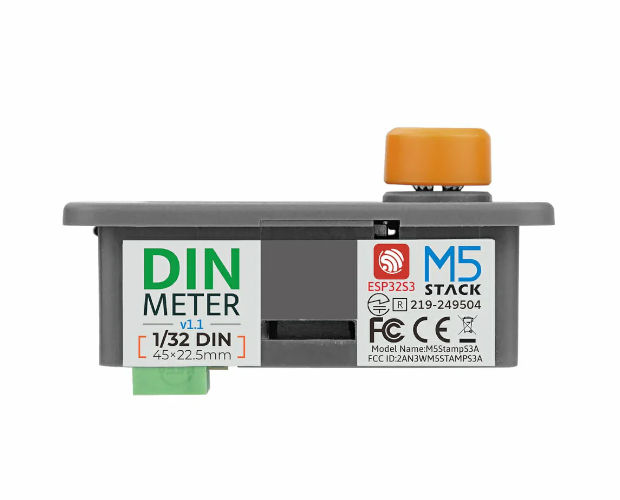

- 1/32 DIN標準サイズで制御盤や装置フロントにスマートに実装
- 1.14 inch IPS液晶とロータリーエンコーダで直感的に操作
- RTC/ブザー/ユーザーボタンを標準装備（スケジュールやアラームに活用可能）
- DC 6〜36 V/USB/リチウム電池の3系統電源、電池は本体で充電（約100 mA）
- PORT.A/PORT.BからI2C/GPIOを拡張（各5 V系、給電の目安は220 mA程度）
- 開発環境はUiFlow2/Arduino IDE/ESP-IDF/PlatformIOに対応
- 取り付け面の材質や振動条件に応じて、両面テープ/ねじ固定を選んでください。
- PORT.A/PORT.BにI2Cデバイスを多段接続する場合は、配線長や電源余裕を見直し、必要に応じてI2Cハブ/外部電源をご検討ください。
- 仕様や同梱物は予告なく変更される場合があります。
- マイコン：ESP32-S3（M5StampS3A、デュアルコア 240 MHz、Flash 8 MB）
- 無線：2.4 GHz Wi-Fi
- ディスプレイ：1.14 inch IPS、ST7789、135 x 240
- 入力：ロータリーエンコーダ（プッシュ付）、ユーザーボタン
- 内蔵機能：RTC、ブザー
- 電源：DC 6〜36 V/USB/リチウム電池（1.25-2Pソケット、充電約100 mA）

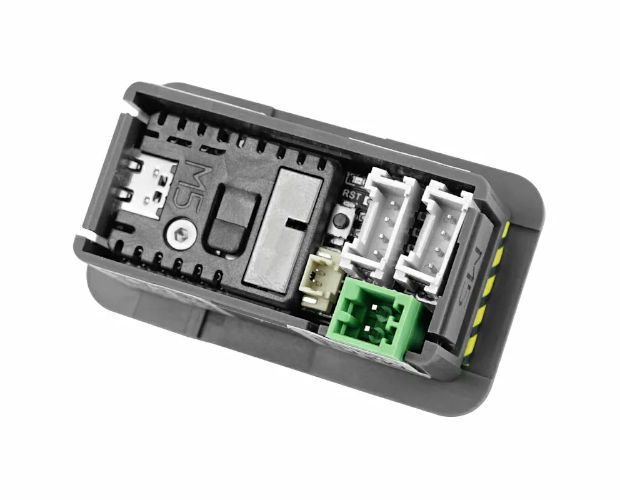

- 拡張：PORT.A/PORT.B（I2C/GPIO、5 V給電系）
- 消費電流（参考）：電池待機時 4.2 V@約38.4 µA
- 動作温度：0〜40 ℃

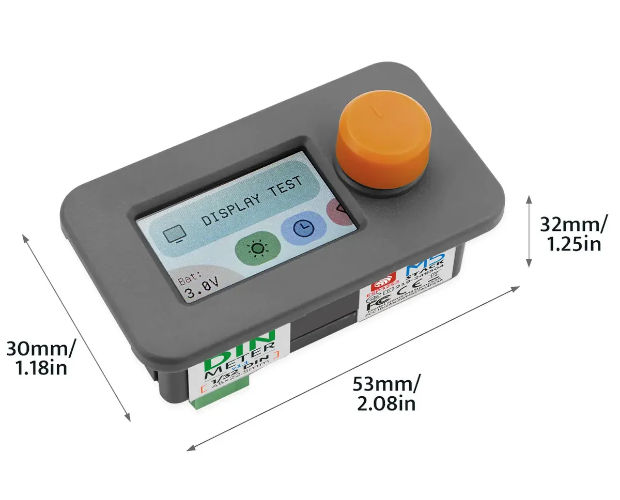

- 外形寸法/質量：53.0 x 30.0 x 32.0 mm / 約17.8 g
- パッケージ寸法/総重量：136.0 x 95.0 x 24.0 mm / 約44.9 g
- 取り付け：両面テープ固定/バッククリップねじ固定

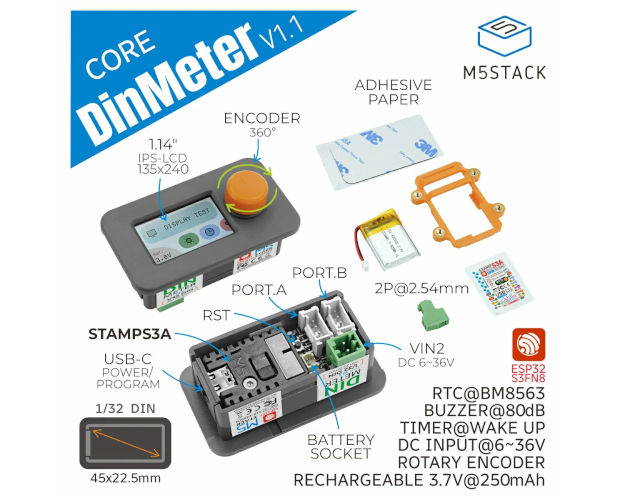

- 1 x Din Meter v1.1 本体
- 1 x リチウムポリマ電池 250 mAh
- 1 x 2.54-2P 端子台
- 1 x プラスチック製バッククリップ
- 1 x 両面テープ
- 1 x ピン配置ステッカー
