M5Stack Threadボーダールーターキット
M5STACK-K149

web販売価格 :	￥9,328(税込) 注文受付単位：1
在庫 :	4 （現在庫数）
送料区分 :	送料サービス
メーカー :	M5STACK(エムファイブスタック)
商品コード :	Q4O315
品名／型番 :	M5Stack Threadボーダールーターキット / M5STACK-K149
登録日 :	2026.4.24

概要

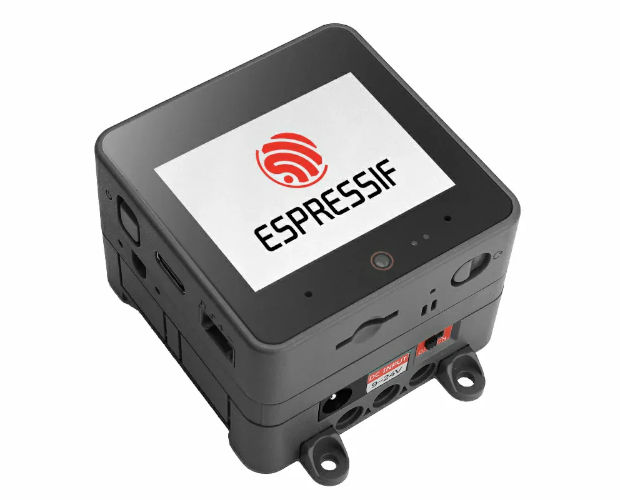

CoreS3 コントローラとModule Gateway H2 ワイヤレスモジュールから構成されるThreadボーダールーターキットです。CoreS3 はエッジゲートウェイの制御コアとして機能し、ユーザアプリケーションとOpenThreadプロトコルスタックを実行します。

CoreS3 コントローラは ESP32-S3 SoCベースで、フラッシュ 16 MBとPSRAM 8 MBの組み合わせを備えています。2.4 GHz Wi-Fiに対応、 2.0インチタッチLCD ディスプレイ、カメラ、マイク、スピーカー、RTC、6軸モーションセンサなどを備えています。 Module Gateway H2モジュールはESP32-H2-MINI-1モジュールを使用し、IEEE 802.15.4 ワイヤレス通信に対応します。OpenThread無線コプロセッサ（RCP）として、CoreS3 メインコントローラにThreadパケットを転送します。

CoreS3 Thread BR は、スマートホーム、環境モニタリング、センサネットワーク、低消費電力ワイヤレス通信ノードなどに適しており、プロトタイピングや製品開発を迅速に実行できるようにします。

詳細

特徴

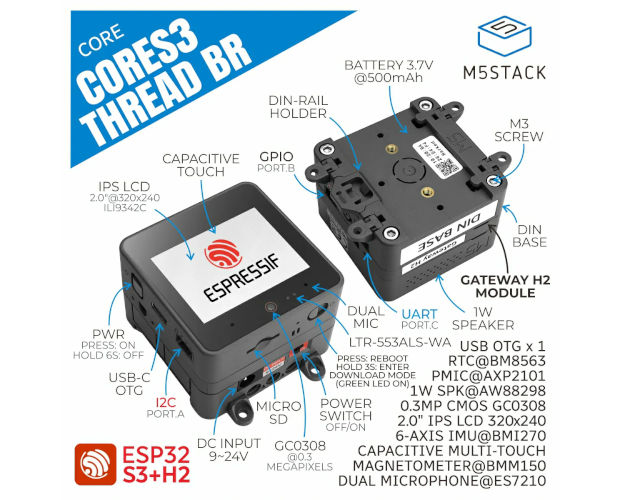

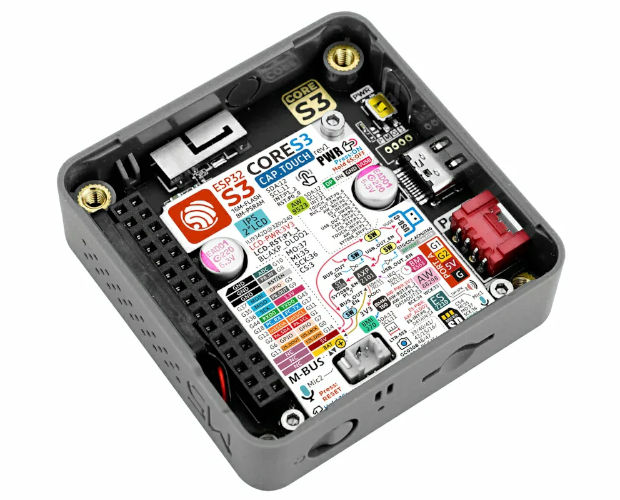

CoreS3 コアコントローラ
- ESP32-S3
- 16MB Flash
- 8MB PSRAM
- microSD カードスロット
- 9軸 IMU センサ: BMI270 + BMM150
- RTC: BM8563
- USB-OTG
- 0.3MP カメラ GC0308
- 近接センサLTR-553ALS-WA
- オーディオCodec ES7210
- デュアルマイク入力
- Hi-Fi パワーアンプ AW88298 + 1 W スピーカー
モジュールゲートウェイ H2（RCP）
- ESP32-H2-MINI-1
- IEEE 802.15.4
- Zigbee、Thread、Matter

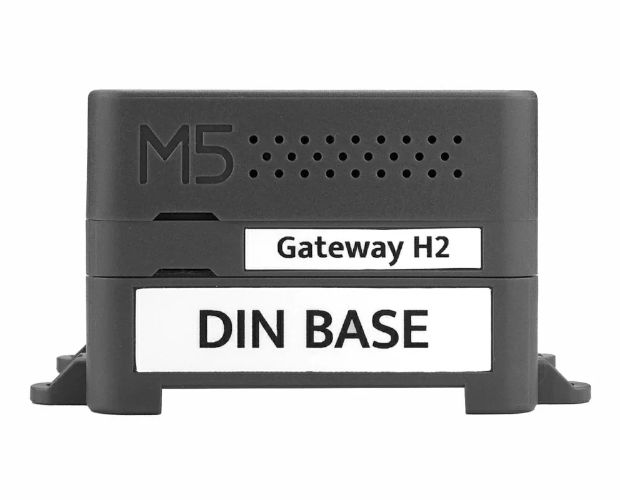

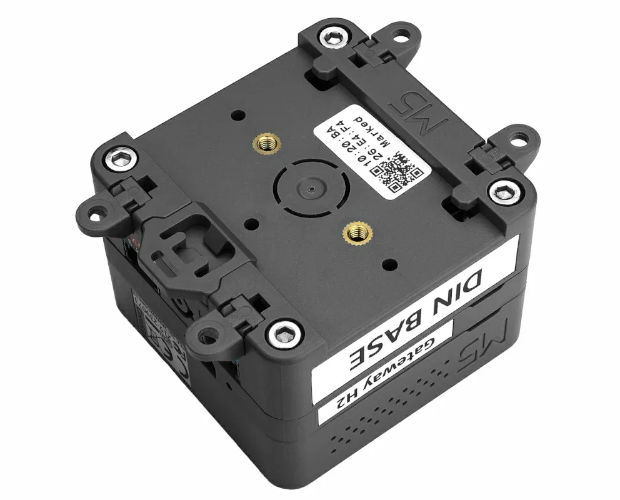

Base DIN
- DIN レールマウント対応
- 500 mAh リチウムバッテリ内蔵
- DC 9 ~ 24V 電源入力対応
- 独立電源スイッチ
- 2 x HY2.-4P 拡張インターフェース

内容物

1 x CoreS3 Thread BR
1 x 六角レンチ L字型 2.5 mm （M3ネジ用）
4 x ネジクリップ
1 x DINレールベースクリップ

用途

スマートホーム
センサネットワーク

仕様

SoC	ESP32-S3 @ Xtensa 32 bit LX7 デュアルコア 240 MHz
フラッシュ	16 MB
PSRAM	8 MB
Wi-Fi	2.4 GHz Wi-Fi
タッチ IPS LCD	2.0インチ@320 x 240 ILI9342C
カメラ	GC0308@0.3MP
近接センサ	LTR-553ALS-WA
電源管理	AXP2101
6軸IMU	BMI270
3軸I磁気センサ	BMM150
RTC	BM8563
スピーカー	16 bit I²SパワーアンプAW88298@1W
オーディオコーデック	ES7210、デュアルマイク入力
RCP	ESP32-H2-MINI-1 @ RISC-V 32 bitシングルコア 96 MHz
Base DIN バッテリ	充電IC: TP4057 電池容量: 500 mAh

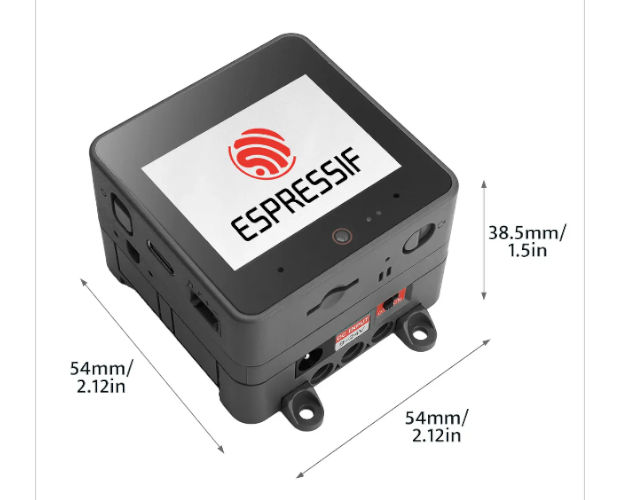

製品寸法	54.0 x 54.0 x 38.1mm
製品重量	140.8g
