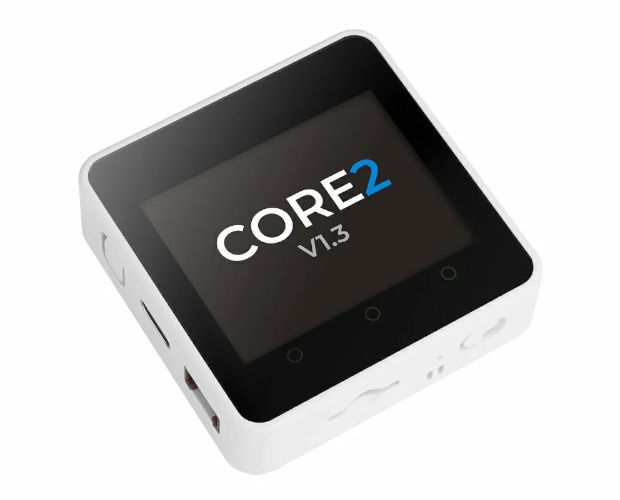

NEW M5Stack Core2 v1.3
M5Stack Core2 v1.3
M5Stack Core2 v1.3
M5Stack Core2 v1.3
M5Stack Core2 v1.3
M5Stack Core2 v1.3
M5Stack Core2 v1.3

M5Stack Core2 v1.3
M5STACK-K010-V13

web販売価格 : ￥8,030(税込)   注文受付単位：1
在庫 : 29 （現在庫数）
送料区分 : 送料サービス
メーカー : M5STACK(エムファイブスタック)
商品コード : Q51314
品名／型番 : M5Stack Core2 v1.3 / M5STACK-K010-V13
登録日 : 2026.5.1
数量 ：

概要

M5Stack Core2 v1.1の新しいバージョンです。大きな変更点は背面拡張ボード上の6軸IMUがBMI270にアップグレードされたことで、システムアーキテクチャや互換性を損なうことなく、姿勢検出精度と全体的なパフォーマンスを向上させています。

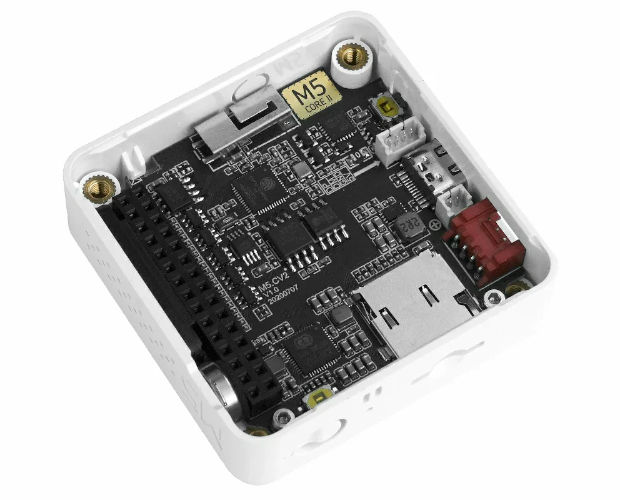

IoTアプリケーション用に設計された高集積コントローラです。MCUはESP32モデルD0WDQ6-V3 で、デュアルコア Xtensa 32 bit 240 MHz LX6プロセッサが搭載され、独立してコントロールできます。標準でWi-FiとBluetoothに対応、16 MBフラッシュメモリと 8 MB PSRAMが搭載され、充電、プログラムダウンロード、通信用にはUSB TYPE-Cインターフェース、一体化した2.0インチの静電容量タッチスクリーン、 振動モーターが備わっています。

RTCモジュールも搭載され、正確なタイミングを供給可能です。電源はPMIC（電源管理チップ）AXP192により管理され、効率的にベースの電源消費量を制御し、緑色LEDの表示によりバッテリレベルを知ることができます。

microSDカードスロットとスピーカーも搭載され、オーディオ出力はNS4168アンプを介してI2Sデジタルインターフェースから出力、歪みを最小限に抑え、音質を向上させています。

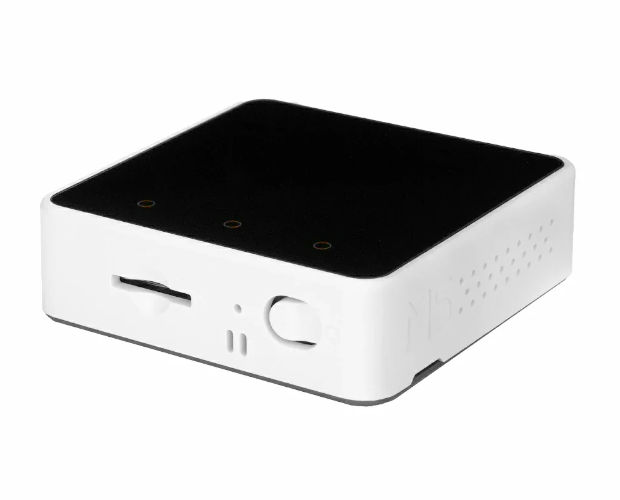

本体左側に電源ボタン、底面にリセットボタン、正面に三つの仮想プログラマブルボタンが配置されています。

Arduino、 UIFlow 、 UIFlow2 にはチュートリアルが用意されています。

※ 本製品は当社にて工事設計認証（いわゆる技適）の表示を確認して販売しております。

注記

  • Core2 v1.3に内蔵の振動モーターは、M5Baseシリーズのベースと構造的に干渉します。デバイスの損傷を防ぐため、Core2 v1.3をBaseシリーズの拡張ベースと重ねて使用しないでください。
  • Core2 v1.3とM5モジュールをスタックする場合、Core2 v1.3のバッテリーベースを取り外す必要があります。追加モジュールを積み重ねる際に、ベースのI2Sマイク、IMU、およびバッテリー機能を維持する必要がある場合は、M5GO Bottom2の使用をお勧めします。
  • 画面の端の部分でのタッチ操作に非線形性が発生する場合があります。この問題を解決するには、 M5Toolを使用して画面ファームウェアをアップグレードしてみてください。

詳細

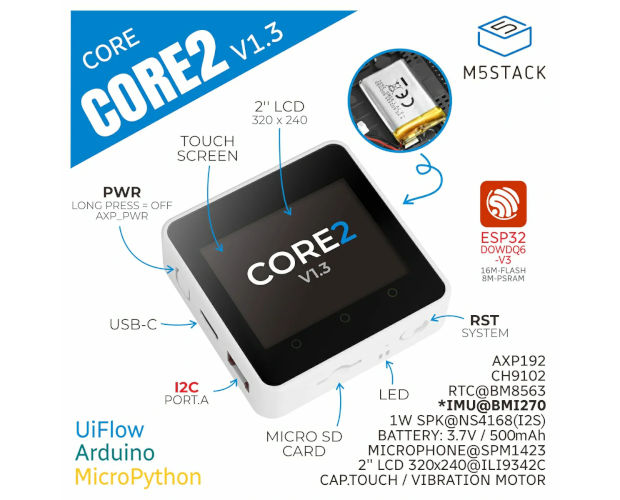

特徴

  • ESP32ベース、Bluetooth/Wi-Fi内蔵
  • 16 MBフラッシュメモリ、8 MB PSRAM
  • スピーカー、電源表示LED、振動モーター、RTC、I2Sアンプ、静電容量タッチスクリーン、電源ボタン、リセットボタンを内蔵
  • TFカードスロット

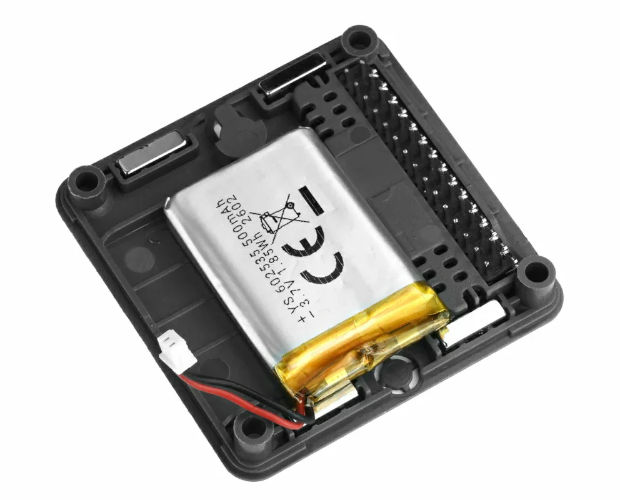

  • 500mAhリチウムバッテリ内蔵、PMIC（電源管理チップ）AXP192搭載
  • 6軸IMU、PDMマイクロフォン搭載のスタンドアロン拡張ボード
  • HY2.0-4P拡張インターフェース
  • 開発プラットフォーム
    • UIFlow1
    • UIFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO
仕様

リソースパラメータ
ESP32-D0WDQ6-V3240 MHzデュアルコア、600 DMIPS、520 KB SRAM、Wi-Fi、デュアルモードBluetooth
フラッシュメモリ16 MB
PSRAM8 MB
入力電圧5 V @ 500 mA
インターフェース1 x USB Type-C、1 x GROVE（I2C+I/O+UART）
IPS LCD スクリーン2.0インチ@320 x 240 ILI9342C
静電容量式タッチICFT6336U
スピーカー1 W
LED電源表示灯（緑）
ボタン電源ボタン、リセットボタン、3 x 仮想画面ボタン
バイブレーション機能振動モーター
マイクロフォンSPM1423
I2SパワーアンプNS4168
6軸IMUBMI270
RTCBM8563
PMUAXP192
USBチップCH9102F
DC/DC昇圧SY7088
TFカードスロット最大16 GB
リチウムバッテリ500 mAh @ 3.7 V
アンテナ2.4 GHz 3D アンテナ
動作温度 0〜60°C
正味重量58.8 g
総重量88.2 g
製品寸法54 x 54 x 16.5 mm
包装寸法80 x 59.9 x 21.6 mm
ケース素材プラスチック（PC）


内容物

  • 1 x M5Stack Core2 v1.3
  • 1 x USB Type-Cケーブル（20 cm）
  • 1 x 六角レンチ（L型 2.0mm、M2.5ネジ用）
電源オン/オフ

  • 電源オン：左側のボタンを押します。
  • 電源オフ：6秒間ボタンを長押しします。
  • リスタート：底にあるリセットボタンを押します。

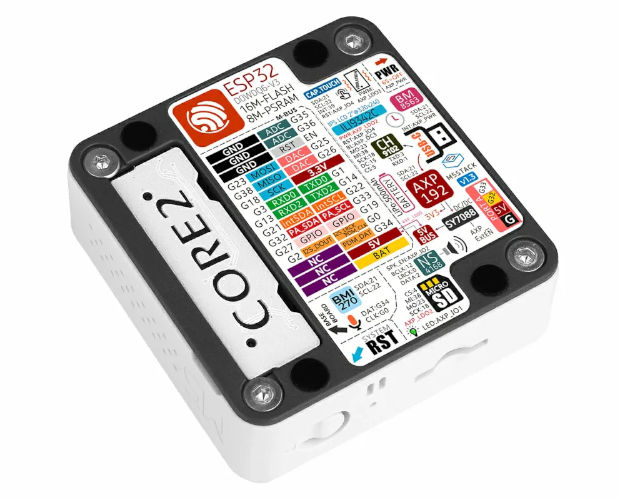

ピンアサイン

LCDとTFカード

LCD ：320 x 240

ESP32チップGPIO38GPIO23GPIO18GPIO5GPIO15
AXP192 チップAXP_IO4AXP_DC3AXP_ALDO2
ILI9342CMISOMOSISCKCSDCRSTBLPWR



ESP32チップGPIO38GPIO23GPIO18GPIO4
TFカードMISOMOSISCKCS



静電容量タッチパネル

ESP32チップGPIO21GPIO22GPIO39GPIO05
AXP192AXP_IO4
FT6336USDASCLINTRST



オーディオ

ESP32チップGPIO12GPIO0GPIO2AXP_IO2GPIO34
NS4168BCLKLRCKDATASPK_EN
マイクロフォンCLKDATA



AXP電源インジケーターと振動モーター

AXP192AXP_IO1AXP_LDO3
緑色LEDVcc
振動モーターVcc



RTC

ESP32チップGPIO21GPIO22
AXP192AXP_PWR
BM8563SDASCLINT



IMU（3軸ジャイロスコープ、3軸加速度計）

ESP32チップGPIO21GPIO22
BMI270(0x68)SDASCL



内部I2C接続

ESP32チップGPIO21GPIO22
BMI270(0x68)SDASCL
AXP192(0x34)SDASCL
BM8563(0x51)SDASCL
FT6336U(0x38)SDASCL



HY2.0-4P



M5-BUS
