遊舎工房 meishi Trackball Module
A0100BF-01-1

web販売価格 :	￥7,150(税込) 注文受付単位：1
在庫 :	2 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	Q5D318
品名／型番 :	遊舎工房 meishi Trackball Module / A0100BF-01-1
登録日 :	2026.5.20

概要

名刺サイズ（55mm×91mm）の自作トラックボール検証基板です。

cocot46plusと同じくマウスセンサーにはADNS-5050を採用し、34mmトラックボールを搭載可能なボールケースと合わせてお使いいただけます。

トラックボールの他に、キースイッチ×2、ロータリーエンコーダ、OLEDを搭載しており、一般的な自作キーボードの機能を一通り試すことも可能です。

また、中央の2u×2u（約38mm四方）のプレートは切り離すことでトラックボールモジュールとして扱うことが可能です。5V駆動のProMicroでGPIOに3ピン空きがあればピンヘッダやケーブルなどで接続してオリジナルのトラックボール付き自作キーボードが作成可能です。

詳細

同梱品
・実装済基板 ×1枚
・ボトムプレート ×1枚
・Pro Micro Type-C版×1個
・M2 なべ小ねじ黒 3.5mm ×8本
・M2 なべ小ねじ黒 6mm ×4本
・M2スペーサー6mm（ARB-2006E）×4本
・M2ナット ×4個
・マウスセンサー（ADNS-5050）×1個
・センサーレンズ×1個
・リセットスイッチ ×1個
・ゴム足×4
・ボールケース×1個
・セラミックボール（2mm）×3個

別途ご用意が必要なもの
・USB Type-A to Cケーブル 1.0m ×1
・キースイッチ（MX互換 or ChocV1）×2
・キーキャップ ×2
・34mmトラックボール交換球 ×1

オプション（お好みで取り付ける物）
・OLEDモジュール ×1
・ロータリーエンコーダ ×1
　※ロータリーエンコーダは水平タイプのものも搭載可能です。
　※ロータリーエンコーダノブは直径18mm以下のものを用いてください。

ビルドガイド
https://github.com/aki27kbd/trackball_module/blob/main/doc/buildguide.md

注意事項
このキーボードは細かいはんだ付けが必要なキットになります。ビルドガイドをよくお読みの上、購入をご検討ください。
すべてのキーボードにトラックボールモジュールを搭載できるわけではありません。仕様をよく確認の上購入をお願いします。
ボールケースの最下部に細いスリットがある場合がございます。製造上避けられないもので使用上は問題ありません。
ボールケースは逆さまにしてもボールが落ちないよう設計されていますが、個体によっては緩い場合がございます。ボールを保持する部分を指で押さえつけることで改善します。

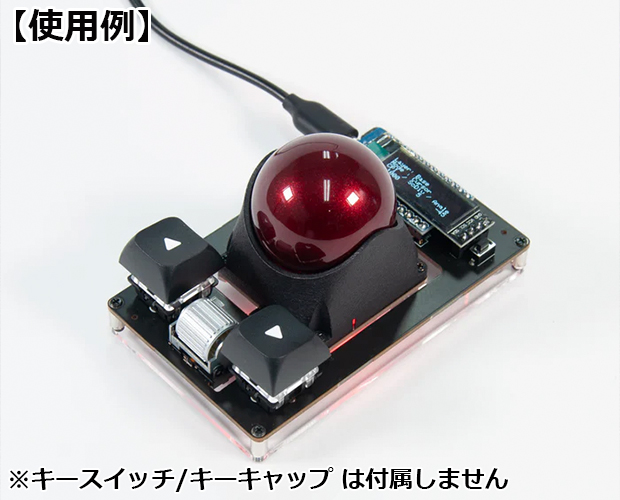

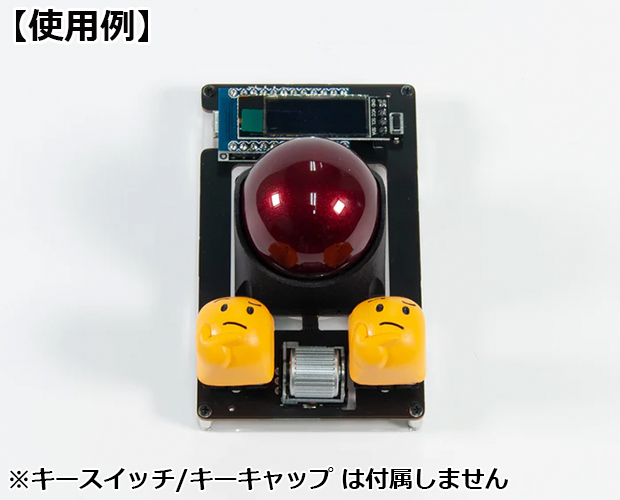

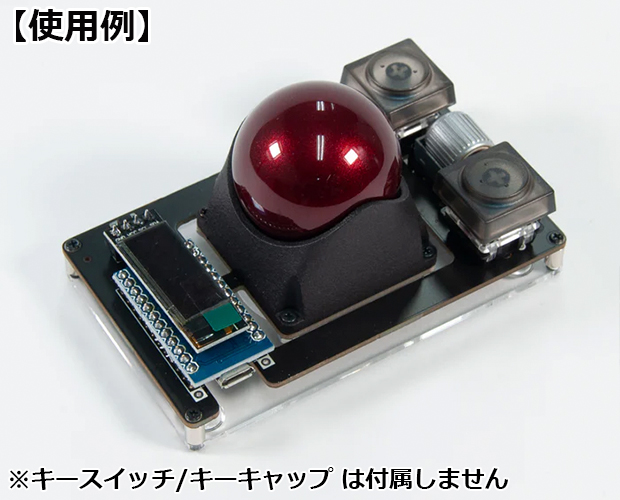

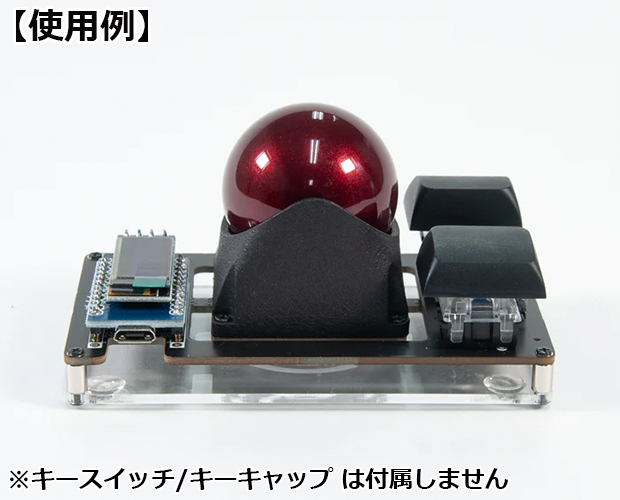

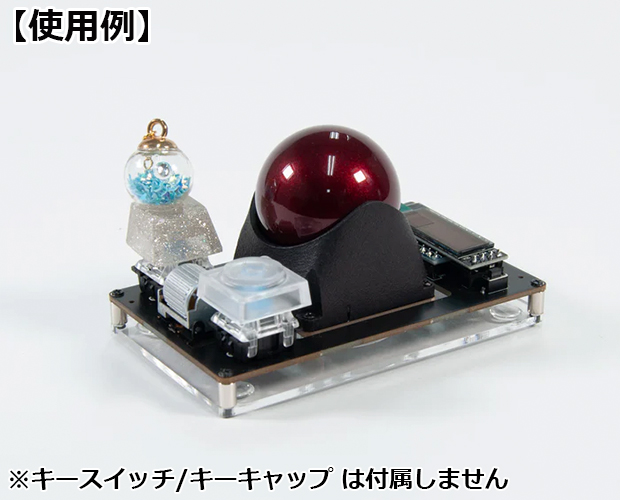

写真は作成見本であり商品内容と同一ではありません。
仕様は予告なく変更になる可能性があります。
