コンスルー 12ピン (高さ2.5mm)
A0500MC-00-1
| web販売価格 : | ￥242(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 6 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | マックエイト(MAC8) |
| 商品コード : | Q5D31J |
| 品名／型番 : | コンスルー 12ピン (高さ2.5mm) / A0500MC-00-1 |
| 登録日 : | 2026.5.20 |
概要
Pro Micro等のコントローラを挿抜可能にするMAC8コンスルーです。
1本入り
（1個のPro Microには2本必要です）

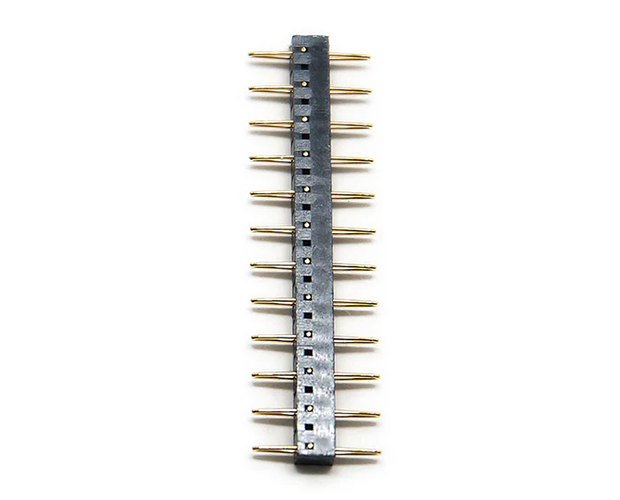

※商品写真は「12ピン（高さ2.5mm）」です。
1本入り
（1個のPro Microには2本必要です）
※商品写真は「12ピン（高さ2.5mm）」です。
詳細
仕様
・定格電流・・・1A
・定格電圧・・・125VAC,DC
・接触抵抗・・・30mΩ以下
・絶縁抵抗・・・500MΩ以上
・絶縁耐圧・・・1000V AC,DC 1分間
・プリント板適合スルーホール穴・・・0.8〜0.9φTH仕上り径
（コンタクト側）（0.85φ中心に作って下さい。）
・プリント板適合板厚・・・0.8〜1.6t
・使用温度範囲・・・-40〜＋125℃
・使用湿度範囲・・・0〜85％ＲＨ（但し結露しないこと。）
・使用回数・・・50回以下（同一スルーホール穴に対して）
・挿抜力(1ピン当り)
スルーホール穴 挿入力 抜去力
0.8φ 200g以下 50g以上
0.85φ 150g以下 30g以上
0.9φ 100g以下 20g以上
メーカー型番：
12ピン（高さ2mm） XB-3-2-12P
12ピン（高さ2.5mm） XB-3-2.5-12P
12ピン（高さ3.5mm） XB-3-3.5-12P
13ピン（高さ2.5mm） XB-3-2.5-13P
20ピン（高さ2mm） XB-3-2-20P
20ピン（高さ2.5mm） XB-3-2.5-20P
