ZHT Elec USB PD + DC/DC コンバータ電源基板 12V
PWR-USBDCDC12
| web販売価格 : | ￥1,430(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q65314 |
| 品名／型番 : | ZHT Elec USB PD + DC/DC コンバータ電源基板 12V / PWR-USBDCDC12 |
| 登録日 : | 2026.6.5 |
| 製品情報 : | 詳細資料/PDF |
概要

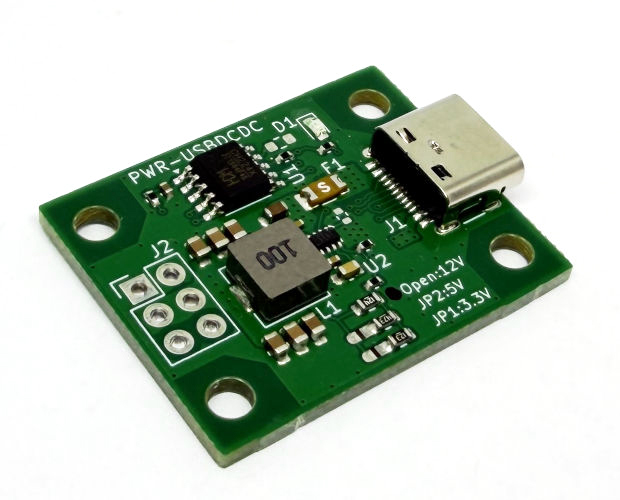

本基板は USB PD トリガー IC で 12V から 20V の高電圧を受け DC/DC コンバータで設定電圧を出力するものです。
設定電圧は基板により 12V に設定しています。また供給電流は最大 3A です。
DC/DC コンバータで降圧することで一定の電圧を供給し、消費電流の増大でケーブルによる電圧降下の影響をなくし安定した電圧を供給するができます。
1.5A を越えたあたりから基板が高温になるので放熱を検討してください。
設定電圧は基板により 12V に設定しています。また供給電流は最大 3A です。
DC/DC コンバータで降圧することで一定の電圧を供給し、消費電流の増大でケーブルによる電圧降下の影響をなくし安定した電圧を供給するができます。
1.5A を越えたあたりから基板が高温になるので放熱を検討してください。
詳細
詳細
最大電流：3A (無放熱での実用は周辺温度により約 1.5A 程度)
出力電圧：12V
USB Type-C コネクタによる電源入力
USB PD 時：20V, QC 時: 12V を要求

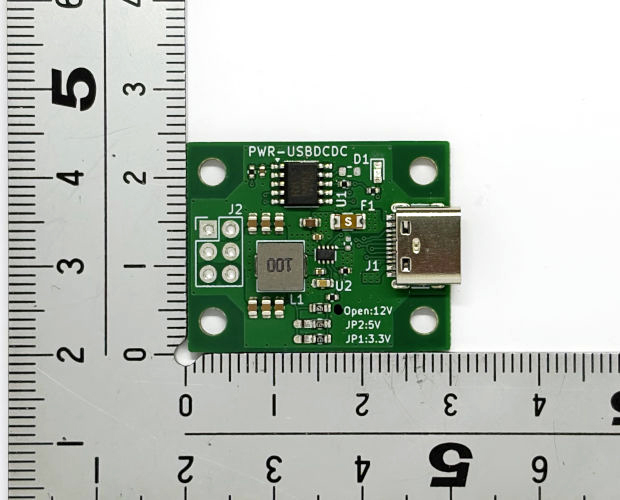

基板サイズ：30 x 24 mm
最大電流：3A (無放熱での実用は周辺温度により約 1.5A 程度)
出力電圧：12V
USB Type-C コネクタによる電源入力
USB PD 時：20V, QC 時: 12V を要求
基板サイズ：30 x 24 mm
