M5Stack用絶縁型RS485ユニット
M5STACK-U094

web販売価格 :	￥1,870(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	M5STACK(エムファイブスタック)
商品コード :	Q6HV1G
品名／型番 :	M5Stack用絶縁型RS485ユニット / M5STACK-U094
登録日 :	2026.6.30

概要

RS485バスプロトコルに基づいた、M5Stack用の絶縁型半二重トランシーバーで、TTLレベルをRS485レベルに変換します。

さまざまな電気ノイズや電圧/電流の過渡的変化が通信に影響を与える可能性があるので、CA-IS3082Wをインターフェースチップとして採用しています。それにより、そのようなノイズを効果的に遮り、高価な制御装置を十分に保護することが可能で、損傷のリスクを軽減できます。

長距離通信を必要とするRS485デバイスとの通信が可能です。本製品は、受信状態で入力がオープンあるいは短絡した場合、レシーバの出力レベルがハイになってしまうことに対する保護機能を備えています。

お使いの機器にRS485経由での通信制御が必要で、S/N比や送信距離に対する要求が高い場合、本製品をご利用いただくと便利です。

詳細

製品特徴

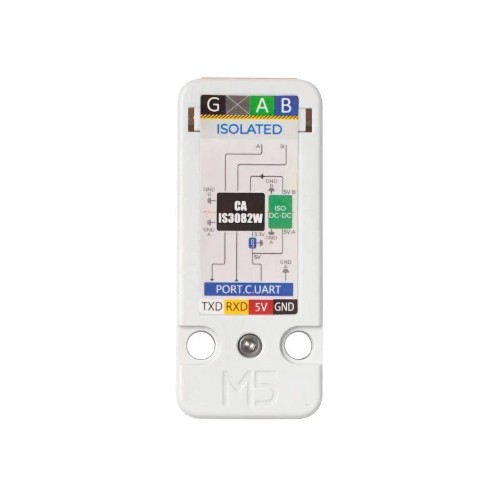

CA-IS3082W絶縁チップを搭載
表示灯搭載
絶縁DC/DCコンバータ
信号送信レート：最大10 Mbps
フェイルセーフレシーバー（バスオープン/短絡）
バスノード最大256台まで対応
5000 Vrmsまでの絶縁/耐電圧
開発プラットフォーム： Arduino、UIflow（Blockly、Python）
2 x LEGO用取付け穴

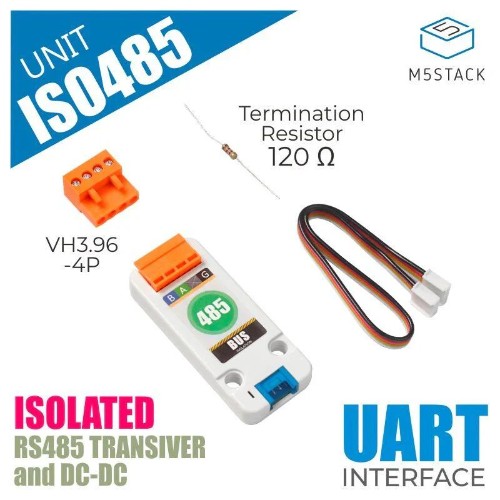

内容物

1 x 絶縁型RS485ユニット
1 x VH-3.96 4P
1 x 120 Ω 抵抗器
1 x Grove互換ケーブル（20 cm）

仕様

リソース	パラメーター
耐電圧値	5000 V
ノード最大数	256 台
ESD	±15 KV
保護機能	フェイル保護、過電流保護、サーマルシャットダウン保護
本体重量	13 g
包装重量	25 g
製品寸法	56 mm × 24 mm × 11 mm
包装寸法	70 mm × 55 mm × 13 mm
