M5Stack用ECGモジュール 13.2 (AD8232) ケーブル・パッド付き
M5STACK-M034
| web販売価格 : | ￥8,500(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV1I |
| 品名／型番 : | M5Stack用ECGモジュール 13.2 (AD8232) ケーブル・パッド付き / M5STACK-M034 |
| 登録日 : | 2026.6.30 |
概要
本製品は医療機器ではありません。また、医療用途に用いることはできません。
心拍を検出して心電図信号を出力できるM5Stack用の心拍モニターユニットです。心電図（ECG）は心電計を用いて、周期中の心臓の電気的活動変化を記録する技術です。

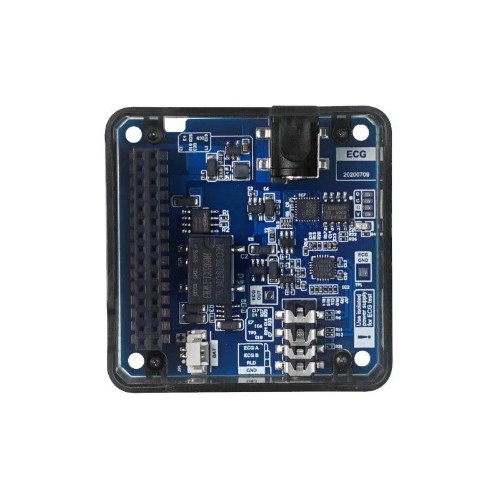

センサ部で心拍数のモニタリングを行い、収集したECG信号を10ビットADCでデジタル信号に変換し、心拍統計アルゴリズムを内蔵したSTM32で信号処理を行い、最終的にシリアル通信によって出力されます。信号の出力に関しては、フロントエンド/デジタル絶縁が施されており、機器の安全性や安定性を高めます。
注意：本製品の電源入力は5 Vのみです。運用時には電池での運用を心がけ、また本製品を搭載したM5Stack本体を給電のためUSBで接続する場合、感電防止のため、ACとは絶対に繋がないようにしてください。PCと接続する場合にも、PCのACアダプタは抜いて、電池のみでの運用としてください。以上、けがや故障を防ぐために厳守してください。
心拍を検出して心電図信号を出力できるM5Stack用の心拍モニターユニットです。心電図（ECG）は心電計を用いて、周期中の心臓の電気的活動変化を記録する技術です。
センサ部で心拍数のモニタリングを行い、収集したECG信号を10ビットADCでデジタル信号に変換し、心拍統計アルゴリズムを内蔵したSTM32で信号処理を行い、最終的にシリアル通信によって出力されます。信号の出力に関しては、フロントエンド/デジタル絶縁が施されており、機器の安全性や安定性を高めます。
注意：本製品の電源入力は5 Vのみです。運用時には電池での運用を心がけ、また本製品を搭載したM5Stack本体を給電のためUSBで接続する場合、感電防止のため、ACとは絶対に繋がないようにしてください。PCと接続する場合にも、PCのACアダプタは抜いて、電池のみでの運用としてください。以上、けがや故障を防ぐために厳守してください。
詳細
特徴
資料

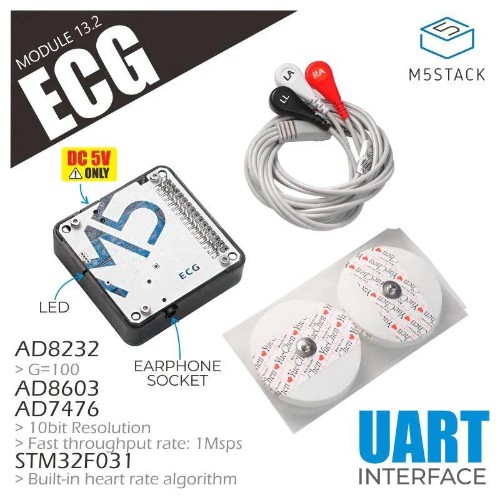

- ADIフロントエンド内蔵（高利得 G=100、DCブロッキング機能付き）
- シリアルデータ入力
- 心拍統計モニタリング
- フロントエンド/デジタル絶縁設計
- 高精度オペアンプ
- 通信方式：UART 115200 bps
- 製品寸法: 54 × 54 × 13.2mm
- パッケージ寸法：105 × 65 × 40 mm

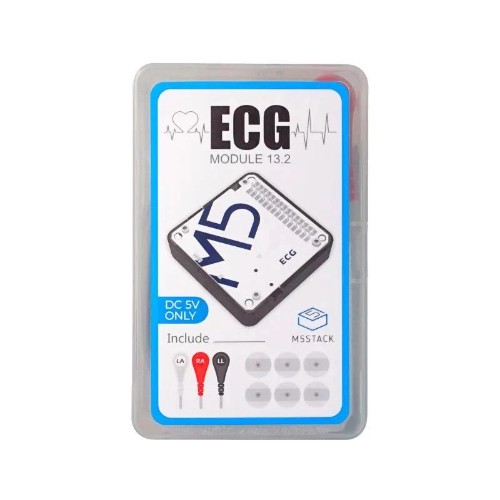

- 1x ECG Module
- 3x ECG 電極
- 6x 粘着パッド
