M5Stack用ソリッドステートリレーユニット (BT136S)
M5STACK-U122
| web販売価格 : | ￥1,210(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV25 |
| 品名／型番 : | M5Stack用ソリッドステートリレーユニット (BT136S) / M5STACK-U122 |
| 登録日 : | 2026.6.30 |
概要
従来の電磁式リレーよりもスイッチングによる接点の消耗が少ない、ソリッドステートのリレーです。MOC3043Mを搭載し、オプトカプラ絶縁/ゼロクロス検出を備えています。3.3 -5 V DCコントロール信号と、コントロール出力 単相220-250 VのAC電源対応です。
パワー半導体デバイスでコントロール可能で、マイクロ秒単位のオン/オフ、過電流保護機能も備えています。照明の制御やCNC工作機械など、頻繁なオン/オフラインや、迅速な反応が求められる用途に特に適しています。
注意
パワー半導体デバイスでコントロール可能で、マイクロ秒単位のオン/オフ、過電流保護機能も備えています。照明の制御やCNC工作機械など、頻繁なオン/オフラインや、迅速な反応が求められる用途に特に適しています。
注意
- 高電圧のAC電源を使用する際は安全に充分に気をつけ、通電したまま使用しないでください。
- 本製品はAC電源専用です。
詳細
特徴
- over-zero方式SSR
- 過電流保護内蔵
- オプトカプラ絶縁内蔵（over-zero検知つき）
- 高速、低ノイズ、頑丈、高い信頼性、高精度
- GROVEインターフェースとの接続がより簡単
- UIFlow対応で、M5コントローラとの遠隔リレーコントロールが簡単に実現可能
- 機械式リレーよりも優れた点 :
- 物理的な接触点がなく、より高速なオン/オフが可能
- 無音での動作が可能
- 火花が散らないため、混みいった環境でも使用可能
- 長寿命
- 小型サイズ
- モーターコントロール
- 工業/家庭内照明
- ヒーティング/静的スイッチング
- 舞台照明
- 医療機器、交通信号

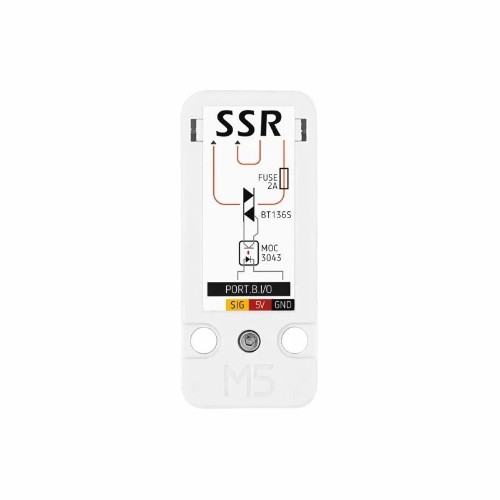

- SCR : BT136S
- オプトカプラ絶縁 : MOC3043
- コントロールシグナル : 3.3 - 5 V DC
- オン/オフ電圧 : 単相 AC 220 - 250 V
- 最大電流 : 2 A
- コントロールチャンネル数 : 1
- 過電流保護 : ヒューズ 2 A
- 動作温度 : -10〜+80°C
- 重量 : 52 g
- サイズ : 54 x 54 x 16 mm

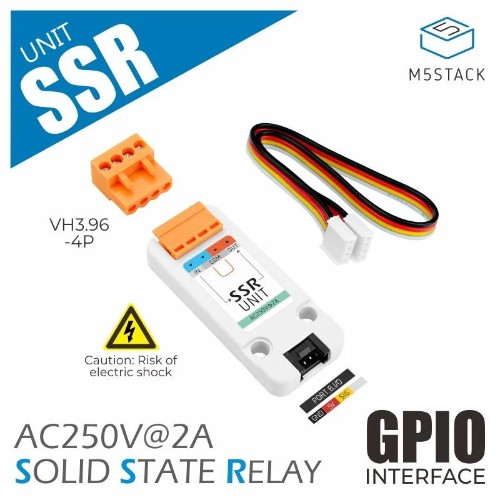

- 1 x ソリッドステートリレーユニット
- 1 x HY2.0-4Pケーブル
