M5Stamp RS485モジュール
M5STACK-S001
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 4 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV2I |
| 品名／型番 : | M5Stamp RS485モジュール / M5STACK-S001 |
| 登録日 : | 2026.6.30 |
概要

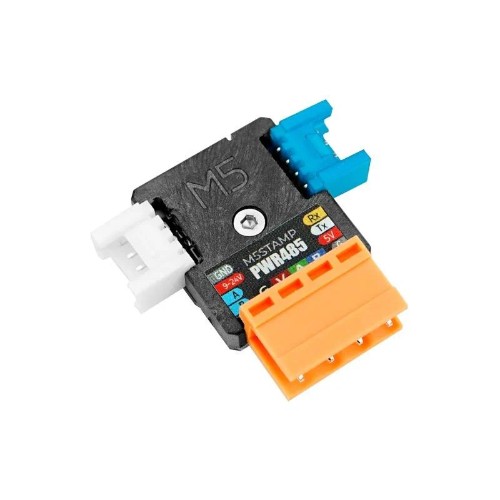

MCUシリアルポートの3.3 V TTLレベルをRS485規格互換の差動信号に変換するRS485通信拡張ボードです。20 x 4.6 x 23 mmの小型サイズで、あらゆる組み込みデバイスへRS485通信インターフェース拡張を追加するのに便利です。RS485センサのデータ取得、ModBusバスノード通信などの用途に適しています。
詳細
特徴
- SP485EEN-L/TR（RS485トランシーバ）
- 2 x RS485インターフェース拡張（パラレル）、同時に2デバイスに接続可能
- 赤色LEDインジケータ
- PWR485インターフェースは9〜24 V DC入力に対応、モジュールおよびメインコントロールの動作には内部DCDCステップダウンで5 V電源に降圧
- ボーレート
- 安定した通信ボーレート : 9600 bps/115200 bps
- 最大通信ボーレートテスト : 128000 bps
- 複数のはんだ付けオプション
- 3タイプのはんだ付け方法に対応（MT、DIP、ジャンパワイヤ）
- 高温に耐えるプラスチックシェル、最大温度 230℃
- RS485通信
- Modbusデバイス通信

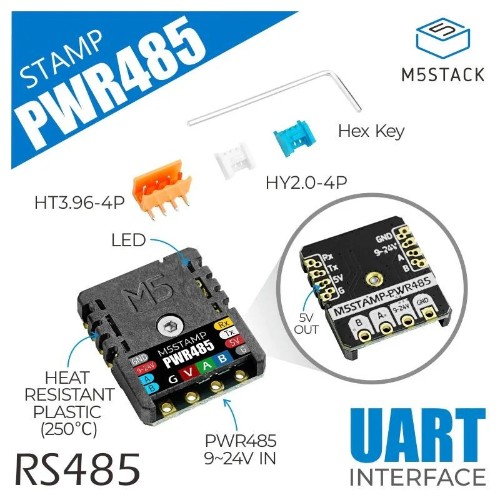

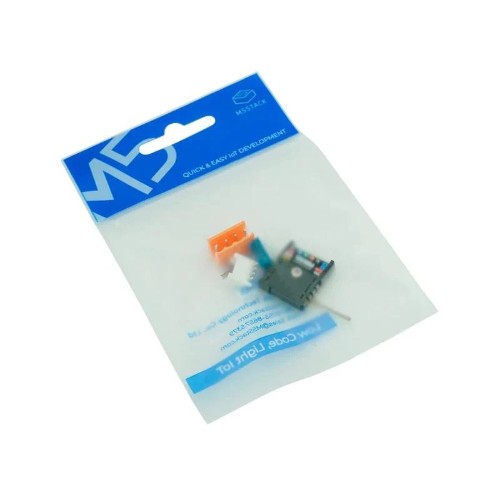

- 1 x M5Stamp RS485モジュール
- 1 x HT3.96-4Pソケット
- 2 x HY2.0-4Pソケット（青、白）
- 1 x 6角レンチ 1.5 mm
- RS485トランシーバ : SP485EEN-L/TR
- 入力電圧 :
- PWR485インターフェース : 9〜24 V電源入力対応
- TTL側入力電圧 : 5 V
- 推奨動作ボーレート : 9600 bps/115200 bps
- 動作電流 :
- DC 5 V@3.2 mA
- DC 12 V@2.8 mA
- DC 24 V@2.1 mA
- 入力ロジックレベル : 3.3 V
- 重量 : 5.1 g
- サイズ : 20 x 4.6 x 23 mm
