M5Stack用赤色7セグメント4桁デジタルクロックユニット
M5STACK-U146
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | なし |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV2W |
| 品名／型番 : | M5Stack用赤色7セグメント4桁デジタルクロックユニット / M5STACK-U146 |
| 登録日 : | 2026.6.30 |
概要

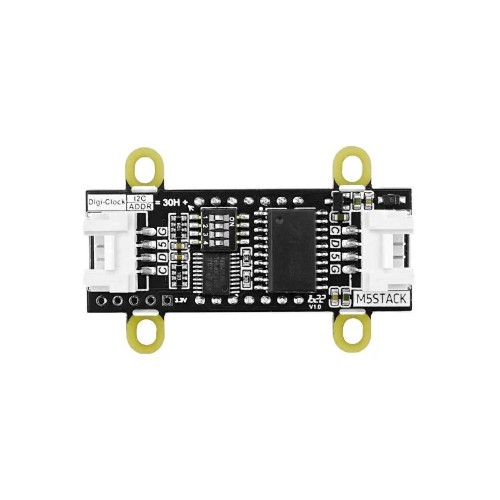

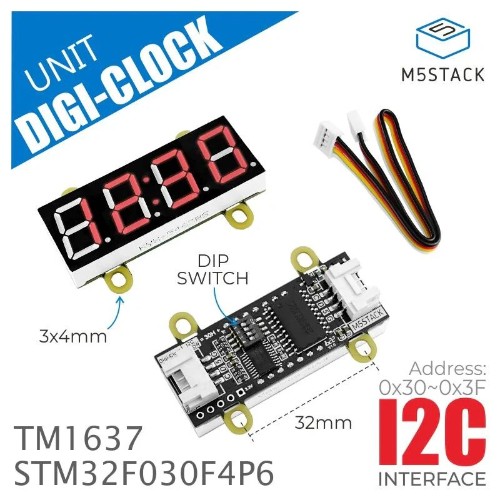

2.1インチ 7セグメント4桁のI2C制御LED表示モジュールです。時計表示用のコロンや各桁の小数点セグメントも備え、数値や時刻の表示に向いています。LEDドライバとしてTM1637を、I2C通信用にSTM32F030を使用し、赤色LEDの輝度は8段階で調整できます。モジュールには四つの固定穴が用意され、ケースなどへの設置に便利です。
詳細
特徴
- I2C制御4桁赤色7セグメントLED表示モジュール、各桁に小数点（.）、二桁目と三桁目の間にコロン（:）あり
- I2Cアドレスを16種から選択できる I2Cポート
- LEDの輝度は8段階で調整可能
- 低消費電力 : LED輝度により 6.6 mA 〜 52.5 mA （スタンバイ時 2.5 mA）
- 四つの固定穴
- MCU : STM32F030
- ドライバIC : TM1637
- 電源電圧 : DC5 V
- I2Cアドレス : 0x30〜0x3Fの範囲でDIP-SWにより設定可能
- 寸法 : 50 × 31 × 14 mm
- 重量 : 12.5 g

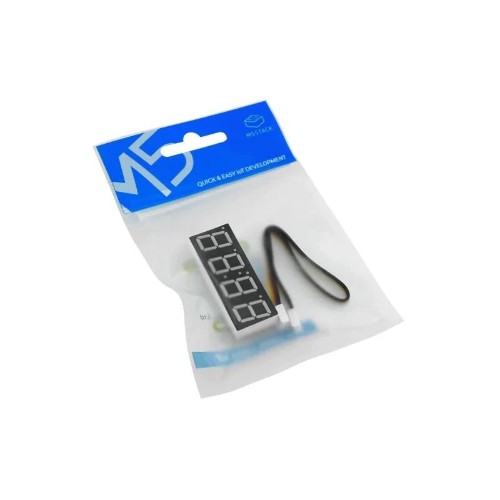

- ユニット本体
- HY2.0-4P ケーブル（20 cm）
- ドキュメント
回路図、ArduinoやUIFlowでのプログラム例、 I2Cレジスタ構成、表示フォントなど - TM1637データシート
