M5Stack用4IN8OUTマルチチャンネルDCドライブモジュール - 13.2 (STM32F030)
M5STACK-M122
| web販売価格 : | ￥3,168(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV2X |
| 品名／型番 : | M5Stack用4IN8OUTマルチチャンネルDCドライブモジュール - 13.2 (STM32F030) / M5STACK-M122 |
| 登録日 : | 2026.6.30 |
概要

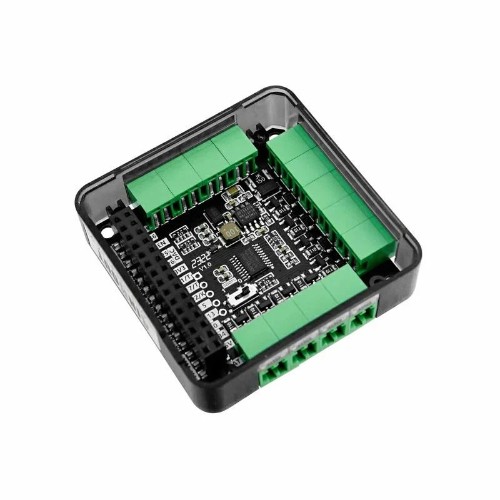

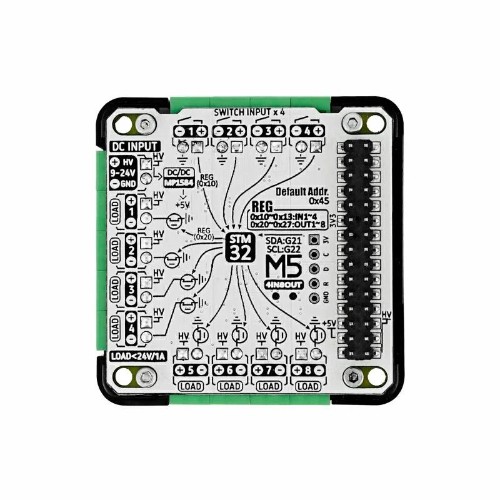

M5Stack Basic/Fire/Core2用のデジタル入出力モジュールで、スイッチ入力× 4/MOS FETドライバ出力× 8を備えています。I2C・I/O制御用にSTM32F030を搭載しています。5 V DC-DC 回路を内蔵し9〜24 V DC 入力に対応、モジュールの厚さは13.2 mmです。
詳細
特徴
- M5Stack Basic/Fire/Core2に対応
- STM32F030をI/OおよびI2C制御に採用。I2Cアドレスはレジスタ書き換えにより変更可能
- 8チャンネルのMOS FETドライバ（同一VCC、各チャネル電流は1 A未満）
- 4チャンネルのデジタル入力（同一GND(グランド)）
- 内蔵のMP1584 DC-DCコンバータにより外部9〜24 V電源を使用可能
- 外部電源電圧（VIN）： 9 〜24 V
- 電源コネクタ： 2Pターミナルブロック
- 入力部
- 入力チャ ンネル数： 4（同一GND（グランド）、スイッチ、無電圧接点用）
- 入力コネクタ： 2Pターミナルブロック × 4
- 出力部
- 出力チャンネル数： 8（同一VCC）
- 出力ドライバ： N-ch.パワーMOS FET（AO3400A）
※ 各チャンネルの電流は1 A未満に抑えてください
※ ダイオード(1N4007W)経由でVINにクランプしています - 出力コネクタ： 2Pターミナルブロック × 8
- I2Cインターフェース：デフォルトアドレス 0 x 45（0 x F0レジスタの書き換えにより変更可能）
- 寸法： 54 x 54 x 13 mm
- 重量： 21.9 g

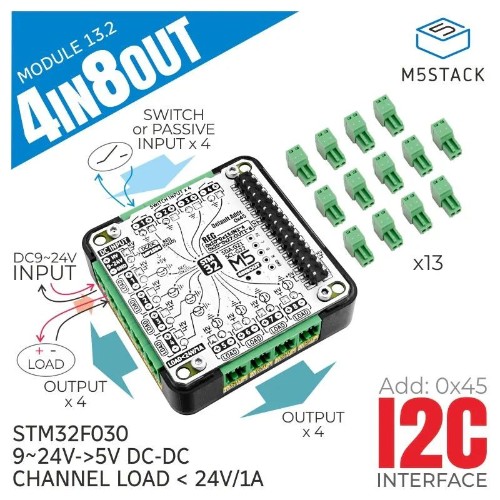

- 1 × 4IN8OUTマルチチャンネルDCドライブモジュール(STM32F030)
- 13 × 2Pターミナル
- ドキュメント
※ 回路図、I2Cレジスタ構成、ArduinoおよびUIFlowでのプログラム例、など
